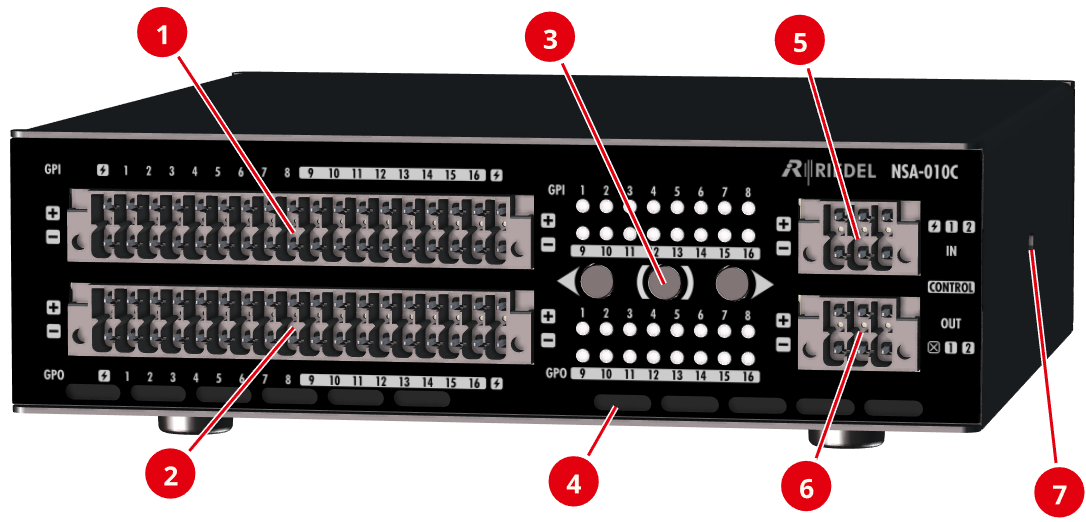

Frontansicht
|
|
GPI (16× Eingänge, 2× Aux-Spannung) |
1× |
|
|
GPO (16× Ausgänge, 2× Aux-Spannung) |
1× |
|
|
Test-Tasten |
3× |
|
|
Lufteinlässe |
11× |
|
|
Control In (2× Steuerspannungs-Eingänge, 1× Aux-Spannung) |
1× |
|
|
Control Out (2× Steuerspannungs-Ausgänge) |
1× |
|
|
Öffnung zum Anbringen eines Kensington-Schlosses (links & rechts) |
2× |
Die Anschlüsse GPI/GPO und Control In/Out werden über den im Lieferumfang enthaltenen Steckverbinder angeschlossen.

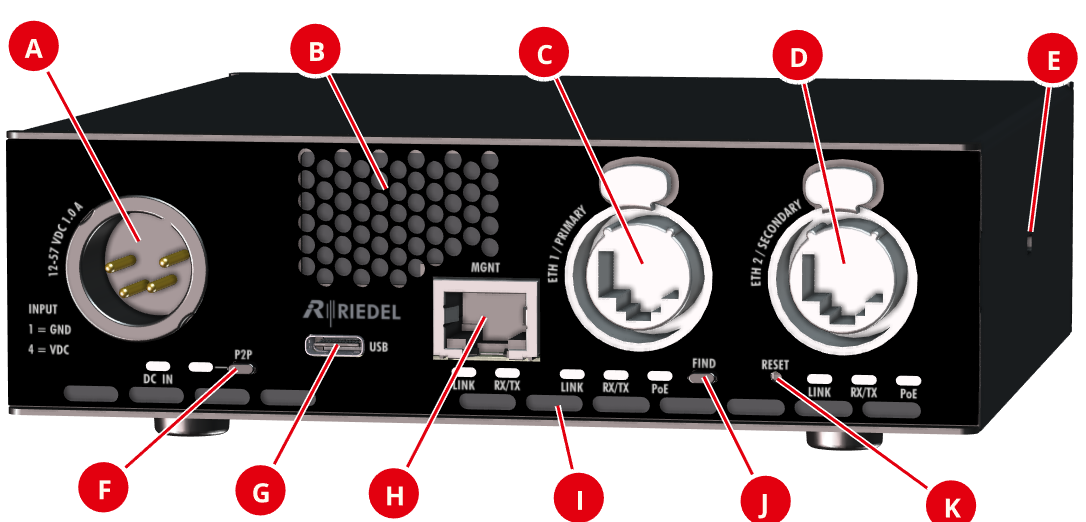

Rückansicht
|
|
DC IN (12 ... 57 VDC, max. 1 A, XLR4, männlich) |
1× |
|
|
Luftauslass |
1× |
|
|
Primärer Ethernet-Anschluss (RJ-45, PoE, Neutrik etherCON) |
1× |
|
|
Sekundärer Ethernet-Anschluss (RJ-45, PoE, Neutrik etherCON) |
1× |
|
|
Öffnung zum Anbringen eines Kensington-Schlosses (links & rechts) |
2× |
|
|
P2P-Taste (für zukünftige Funktion) |
1× |
|
|
USB (USB Typ-C) |
1× |
|
|
Management-Ethernet-Anschluss (RJ-45) |
1× |
|
|
Lufteinlässe |
11× |
|
|
Find-Taste |
1× |
|
|
Reset-Taste (Stiftloch) |
1× |
