Die Netzwerkanbindung ist erforderlich, damit die installierte Riedel-Software mit den Geräten kommunizieren kann, um die Benutzeroberfläche für Anwender und Techniker bereitzustellen und um Northbound-APIs für andere Systeme bereitzustellen, die mit der entsprechenden installierten Riedel-Software kommunizieren.
Netzwerk-Datentypen
In einem Intercom-/Broadcast-Netzwerk gibt es im Allgemeinen zwei Kategorien von Daten, die in IP-Netzwerken übertragen werden:
-
Managementdaten, die aus den Signalisierungs-, Steuerungs- und Zustandsinformationen bestehen, die mit angeschlossenen Endgeräten kommuniziert werden. Diese Daten werden von einem Kontrollnetz für den Betrieb dieser Geräte verwendet.
-
Mediendaten, die aus SMPTE ST 2110-Audio-, -Video- und -Hilfsdatenströmen mit hohen Bandbreiten bestehen.
Schnittstellen-Typen
Management-Schnittstelle
Netzwerkschnittstellen, die für Managementzwecke verwendet werden, sind in der Regel mit einem Kontrollnetzwerk verbunden, das die Managementschnittstellen anderer Endgeräte im System verbindet. Im einfachsten Fall ist der Server, auf dem die Riedel-Software gehostet wird, mit einem Management-Netzwerk mit einer einzigen Netzwerkschnittstelle verbunden.
Vergewissern Sie sich, dass für die Netzwerkschnittstelle, die für das Management-Netzwerk verwendet wird, ein Gateway eingestellt ist.
Verwendung mehrerer Management-Schnittstellen
In einigen Szenarien kann es für die Netzwerksegmentierung notwendig sein, eine Netzwerkverbindung mit mehreren Netzwerken von derselben Riedel-Software-Instanz aus herzustellen. Zu diesem Zweck müssen mehrere Netzwerkschnittstellen auf der Linux-Host-Ebene konfiguriert werden.
Wenn Sie mehrere Netzwerkschnittstellen verwenden, vergewissern Sie sich, dass für mindestens eine dieser Schnittstellen ein Gateway eingestellt ist und dass sie immer verfügbar ist.
Medien-Schnittstelle(n)

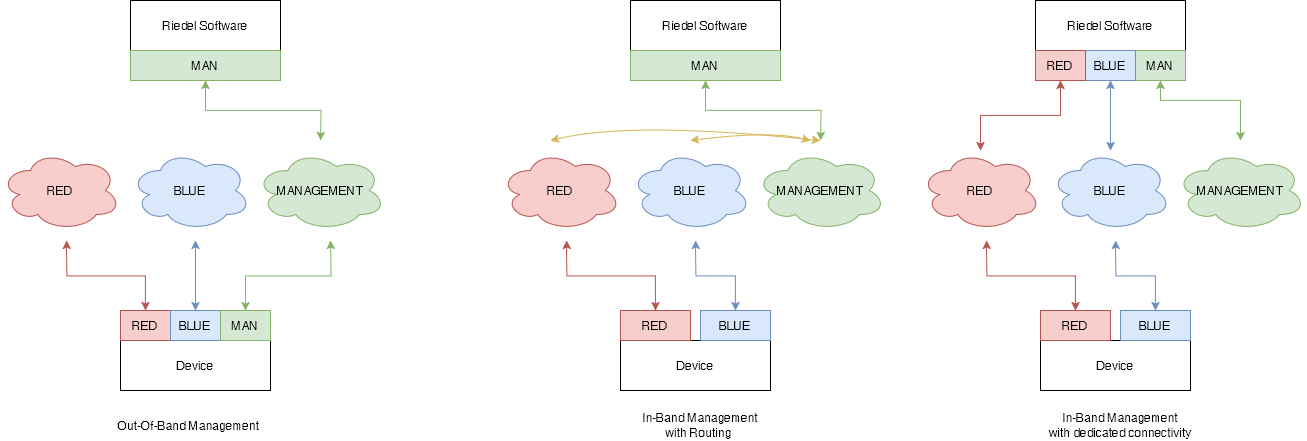

In-Band- und Out-of-Band-Management
Die meisten Geräte haben zwei oder mehr Netzwerkschnittstellen, die mit separaten Netzwerksegmenten (Switches) verbunden sind. Eine Netzwerkschnittstelle wird für Managementzwecke (Out-of-Band-Management) verwendet, indem sie mit dem Management-Netzwerksegment verbunden wird. Die übrigen Netzwerkschnittstellen werden für das Medienstreaming verwendet. Die Netzwerkschnittstellen der Nodes mit der installierten Riedel-Software sind mit dem Management-Netzwerksegment verbunden, um die Konnektivität mit der Management-Schnittstelle aller Geräte-Endpunkte zu gewährleisten.
Einige Geräte verfügen möglicherweise nicht über eine separate Netzwerkschnittstelle für Verwaltungszwecke. In diesem Fall wird die Management-Funktionalität in die Medien-Schnittstelle(n) integriert (In-Band-Management). In diesem Szenario müssen die Management-Schnittstellen der Nodes mit der installierten Riedel-Software über eine Verbindung zu den Media-Schnittstellen des Geräts verfügen (z. B. durch ein entsprechendes Routing im Netzwerk selbst), oder der Host muss über eine dedizierte Netzwerkschnittstelle mit diesen Netzwerksegmenten verbunden sein.
