Status-LEDs (NSA-005A) | Riedel Online Help Center

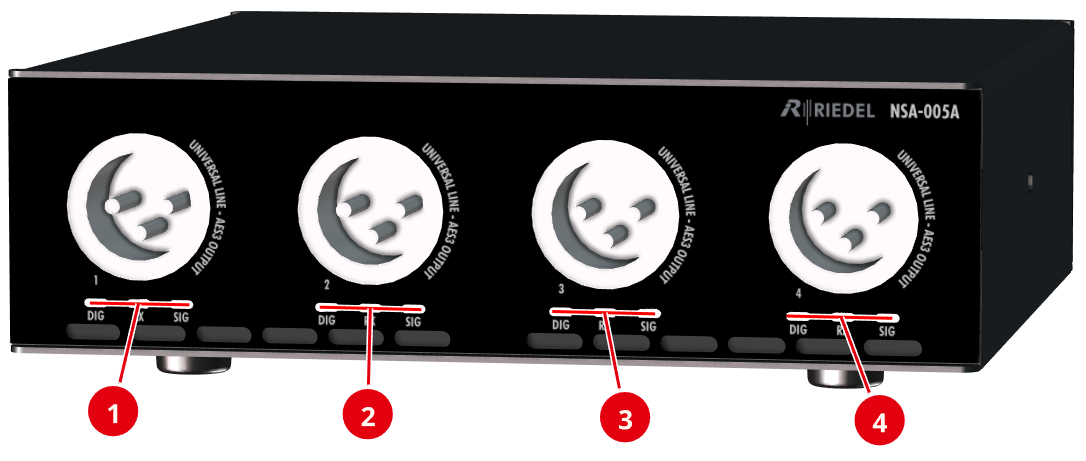

Frontansicht

DIG	aus	Die Betriebsart des Ausgangs ist auf Analog eingestellt.
	grün	Die Betriebsart des Ausgangs ist auf Digital eingestellt.
	grün blinkend	Die Ausgabe ist stummgeschaltet. Dies ist z. B. der Fall, wenn ein Dolby Digital-Signal als Quelle empfangen wird und die Ausgabe auf „Digital“ eingestellt ist, während „Bit-Transparenz zulassen“ deaktiviert ist.
RX	aus	Der Ausgangskanal 1/2 empfängt kein Audiosignal von einem AES67-Stream.
RX	magenta	Der Ausgangskanal 1/2 empfängt Audio von einem AES67-Stream.
SIG	aus	Audio-Pegel < -60 dBFs
	grün	Audio-Pegel ≥ -60 dBFs
	gelb	Audio-Pegel ≥ -20 dBFs
	rot	Audio-Pegel ≥ -1 dBFs

Alle LEDs auf der Vorderseite blinken, wenn die Lokalisierungsfunktion des Geräts aktiv ist. Dies kann sowohl über die Find-Taste am Gerät als auch über das Webinterface ausgelöst werden.

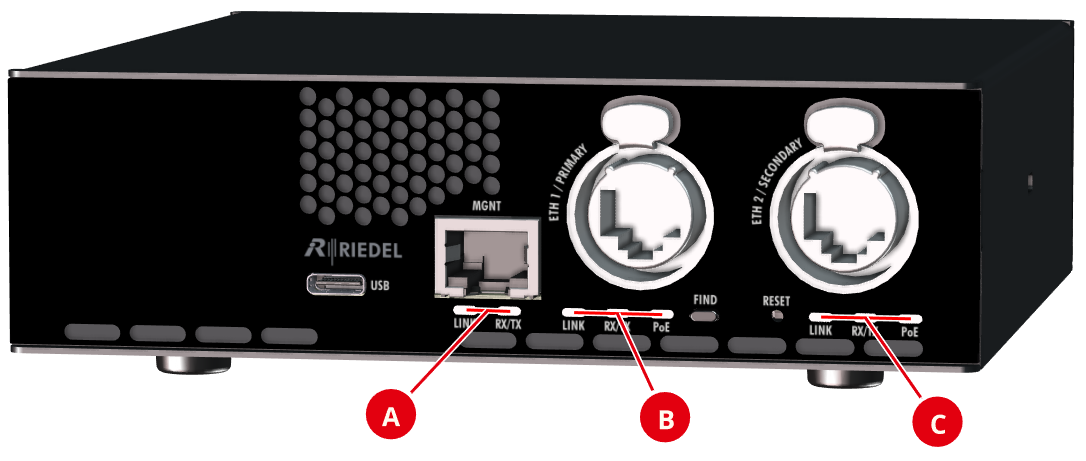

Rückansicht

Die Rückseite der Geräte NSA-004A und NSA-005A ist identisch.

LINK	aus	Das Netzwerk ist nicht verbunden.
	grün	Das Netzwerk ist verbunden.
RX / TX	aus	Keine Ethernet-Aktivität.
	grün	Ethernet-Aktivität.
PoE	aus	PoE-Power ist nicht verfügbar.
	grün	PoE-Power ist verfügbar.

Der USB-Audio-Status ist nur im Webinterface sichtbar. Am Gerät befinden sich keine LEDs für diese Schnittstelle. Der Audiostatus zeigt den aktuellen Eingangs-/Ausgangspegel entsprechend der SIG-Schnittstelle an.
