StageLink™

Anschlüsse (NSA-010C)


In diesem Kapitel sind spezifische Anschlüsse / Pinbelegungen des NSA-010C aufgeführt.

Beim NSA-010C ersetzen die Phoenix-Anschlüsse auf der Vorderseite die D-Sub-Anschlüsse auf der Rückseite, wie sie bei anderen NSA-Typen zu finden sind.


GPI-Anschluss

Der GPI-Anschluss bietet 16 einzelne isolierte Allzweckeingänge und eine strombegrenzte Hilfsausgangsspannung auf einem robusten Phoenix-Anschluss.

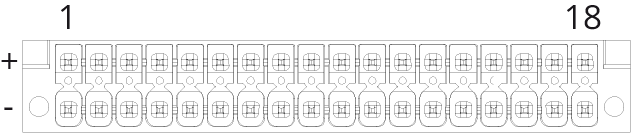

Geräteanschluss:
DMCV 1.5/18-G1F-3.5-LR P20THR

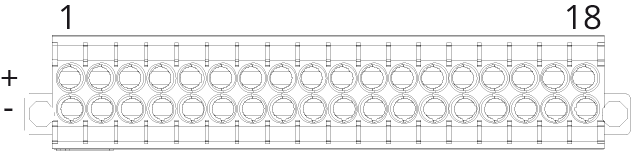

Steckverbinder:
DFMC 1.5/18-STF-3.5

Pin

Signal

Pin

Signal

1 + / -

GPIO +5 VDC / GND

10 + / -

GP-IN9-P(+) / N(-)

2 + / -

GP-IN1-P(+) / N(-)

11 + / -

GP-IN10-P(+) / N(-)

3 + / -

GP-IN2-P(+) / N(-)

12 + / -

GP-IN11-P(+) / N(-)

4 + / -

GP-IN3-P(+) / N(-)

13 + / -

GP-IN12-P(+) / N(-)

5 + / -

GP-IN4-P(+) / N(-)

14 + / -

GP-IN13-P(+) / N(-)

6 + / -

GP-IN5-P(+) / N(-)

15 + / -

GP-IN14-P(+) / N(-)

7 + / -

GP-IN6-P(+) / N(-)

16 + / -

GP-IN15-P(+) / N(-)

8 + / -

GP-IN7-P(+) / N(-)

17 + / -

GP-IN16-P(+) / N(-)

9 + / -

GP-IN8-P(+) / N(-)

18 + / -

GPIO +5 VDC / GND


GPI-IN_Schematic.svg
GPI-Anschluss Schaltbild


  • Der Eingangsspannungsbereich der GPI-Eingänge beträgt +5 bis +48 VDC (~5 mA Konstantstrom-Limit).

  • Die Polarität der Eingänge ist wichtig. Das höhere Potential muss an "P(+)" angeschlossen werden.

  • Die Eingänge sind galvanisch isoliert.

  • Die Schaltschwellen sind 2.5 VDC max. für den AUS-Zustand und 3.5 VDC min. für den EIN-Zustand.

  • Der maximale Strom der Hilfsausgangsspannung "GPIO +5V" ist auf 200 mA begrenzt (Konstantstrombegrenzung).

GPO-Anschluss

Der GPO-Anschluss bietet 16 einzelne isolierte Allzweckeingänge und eine strombegrenzte Hilfsausgangsspannung auf einem robusten Phoenix-Anschluss.


Geräteanschluss:
DMCV 1.5/18-G1F-3.5-LR P20THR
Steckverbinder:
DFMC 1.5/18-STF-3.5

Pin

Signal

Pin

Signal

1 + / -

GPIO +5 VDC / GND

10 + / -

GP-OUT9-P(+) / N(-)

2 + / -

GP-OUT1-P(+) / N(-)

11 + / -

GP-OUT10-P(+) / N(-)

3 + / -

GP-OUT2-P(+) / N(-)

12 + / -

GP-OUT11-P(+) / N(-)

4 + / -

GP-OUT3-P(+) / N(-)

13 + / -

GP-OUT12-P(+) / N(-)

5 + / -

GP-OUT4-P(+) / N(-)

14 + / -

GP-OUT13-P(+) / N(-)

6 + / -

GP-OUT5-P(+) / N(-)

15 + / -

GP-OUT14-P(+) / N(-)

7 + / -

GP-OUT6-P(+) / N(-)

16 + / -

GP-OUT15-P(+) / N(-)

8 + / -

GP-OUT7-P(+) / N(-)

17 + / -

GP-OUT16-P(+) / N(-)

9 + / -

GP-OUT8-P(+) / N(-)

18 + / -

GPIO +5 VDC / GND


GPI-OUT_Schematic.svg
GPO-Anschluss Schaltbild


  • Die maximale Schaltleistung der GPO-Ausgänge beträgt 300 mA, 48 VDC
    (geschützt durch selbstrückstellende Sicherung).

  • Die Polarität am Ausgang braucht nicht beachtet zu werden.

  • Die Ausgänge sind galvanisch isoliert.

  • Der maximale Strom der Hilfsausgangsspannung "GPIO +5V" ist auf 200 mA begrenzt (Konstantstrombegrenzung).

Control In-Anschluss

Der "Control-In"-Anschluss bietet 2 einzelne isolierte analoge Eingänge und eine strombegrenzte Hilfsausgangsspannung auf einem robusten Phoenix-Anschluss.


Geräteanschluss:
DMCV 1.5/3-G1F-3.5-LR P20THR
Steckverbinder:
DFMC 1.5/3-STF-3.5

Pin

Signal

1 + / -

GPIO +5 VDC / GND

2 + / -

CV-IN1-P(+) / N(-)

3 + / -

CV-IN2-P(+) / N(-)


  • Der analoge Steuerspannungs-Eingang kann Pegel bis max. 5 Vss verarbeiten, die Schaltschwellen können in der Software eingestellt werden.

  • Die Polarität der Eingänge ist wichtig. Das höhere Potential muss an "P(+)" angeschlossen werden.

  • Die Eingänge sind galvanisch getrennt, aber "N(-)" aller Ein- und Ausgänge sind gemeinsam mit einem isolierten GND verbunden.

  • Der maximale Strom der Hilfsausgangsspannung "GPIO +5V" ist auf 300 mA begrenzt (Konstantstrombegrenzung).

Control Out-Anschluss

Der "Control-Out"-Anschluss bietet 2 einzelne isolierte analoge Ausgänge.


Geräteanschluss:
DMCV 1.5/3-G1F-3.5-LR P20THR
Steckverbinder:
DFMC 1.5/3-STF-3.5

Pin

Signal

1 + / -

Nicht verbunden

2 + / -

CV-OUT1-P(+) / N(-)

3 + / -

CV-OUT2-P(+) / N(-)


  • Der analoge Steuerspannungs-Ausgang kann eine Spannung von max. 5 Vpp liefern, die in der Software konfiguriert werden kann.

  • Die Polarität der Ausgänge ist wichtig. Das höhere Potential muss an "P(+)" angeschlossen werden.

  • Die Eingänge sind galvanisch getrennt, aber "N(-)" aller Ein- und Ausgänge sind gemeinsam mit einem isolierten GND verbunden.

DC IN

Der DC-IN-Eingang erlaubt die Versorgung des Gerätes mit einer Spannung von12 bis 57 VDC.


XLR_4pol_male2.svg
DC IN-Anschluss (XLR4 männlich)


Pin

Signal

1

GND

2

Nicht verbunden

3

Nicht verbunden

4

12 ... 57 VDC

USB Type-C port

Der USB-C-Port (USB 2.0) funktioniert als Device-Mode. Der NSA-010C unterstützt kein USB-Audio.


USB-Typ-C_Buchse.svg
USB Typ-C


Der USB 2.0-Anschluss kann angeschlossene Geräte mit einem begrenzten Strom von maximal 500 mA versorgen.
