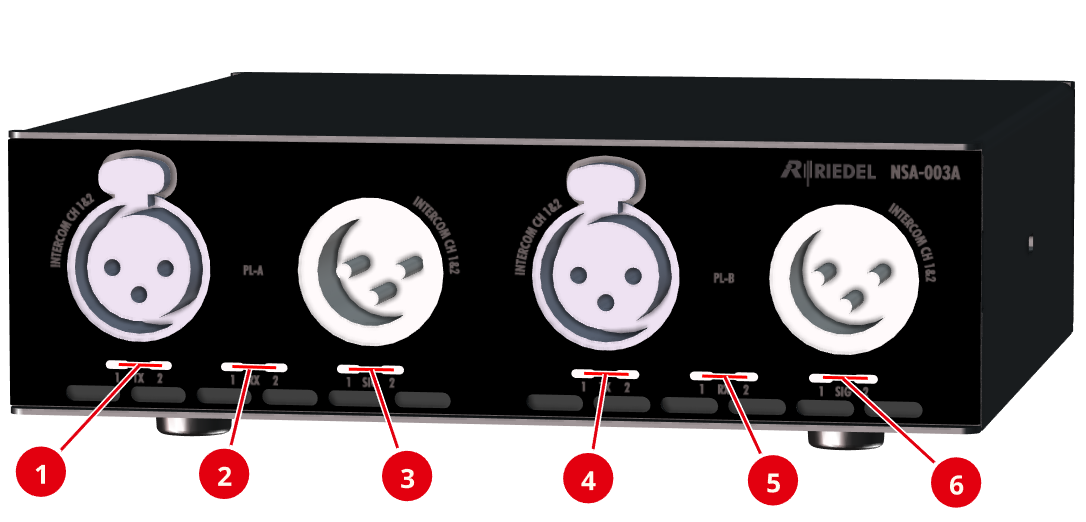

Frontansicht
|
|
Partyline A/B TX 1/2 |
aus |
Das Eingangssignal Kanal 1/2 ist nicht Teil eines AES67-Streams. (Die Verbindung ist unterbrochen und/oder der Stream ist nicht konfiguriert). |
|
magenta |
Das Eingangssignal Kanal 1/2 ist Teil von mindestens einem AES67-Stream, der vom Gerät gesendet wird. |
||
|
magenta blinkend |
Lichtruf vom Partyline-Kanal 1/2 zum AES67-Stream. |
||
|
|
Partyline A/B RX 1/2 |
aus |
Das Ausgangssignal Kanal 1/2 empfängt kein Audiosignal von einem AES67-Stream. |
|
magenta |
Der Ausgang 1/2 empfängt Audio von einem AES67-Stream. |
||
|
magenta blinkend |
Lichtruf vom AES67-Stream zum Partyline-Kanal 1/2. |
||
|
|
Partyline A/B SIG 1/2 |
aus |
Audio-Pegel < -60 dBFs |
|
grün |
Audio-Pegel ≥ -60 dBFs |
||
|
gelb |
Audio-Pegel ≥ -20 dBFs |
||
|
rot |
Audio-Pegel ≥ -1 dBFs |
Alle LEDs auf der Vorderseite blinken, wenn die Lokalisierungsfunktion des Geräts aktiv ist. Dies kann sowohl über die Find-Taste am Gerät als auch über das Webinterface ausgelöst werden.

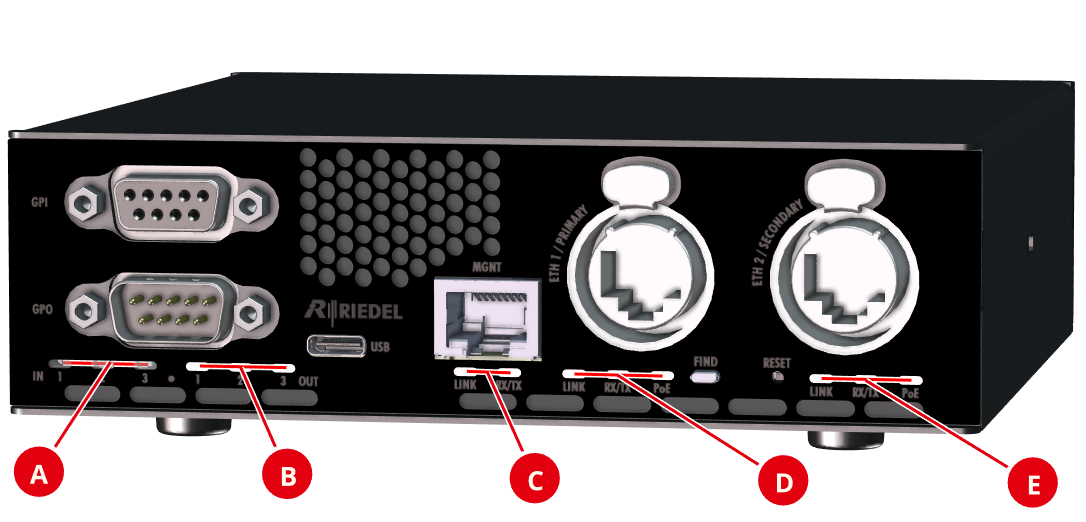

Rückansicht
Die Rückseite der Geräte NSA-003A, NSA-006A und NSA-007A ist identisch.
|
|
In 1/2/3 |
aus |
Der GPI (Eingang) ist ausgeschaltet. |
|
grün |
Der GPI (Eingang) ist eingeschaltet. |
||
|
|
Out 1/2/3 |
aus |
Der GPO (Ausgang) ist ausgeschaltet. |
|
gelb |
Der GPO (Ausgang) ist eingeschaltet. |
||
|
|
LINK |
aus |
Das Netzwerk ist nicht verbunden. |
|
grün |
Das Netzwerk ist verbunden. |
||
|
|
RX/TX |
aus |
Keine Ethernet-Aktivität. |
|
grün |
Ethernet-Aktivität. |
||
|
|
PoE |
aus |
PoE-Power ist nicht verfügbar. |
|
grün |
PoE-Power ist verfügbar. |
-
Die GPIO-Status-LEDs auf der Rückseite blinken, wenn die Lokalisierungsfunktion des Geräts aktiv ist. Dies kann sowohl über die Find-Taste am Gerät als auch über das Webinterface ausgelöst werden.
-
Der USB-Audio-Status ist nur im Webinterface sichtbar. Am Gerät befinden sich keine LEDs für diese Schnittstelle. Der Audiostatus zeigt den aktuellen Eingangs-/Ausgangspegel entsprechend der SIG-Schnittstelle an.
