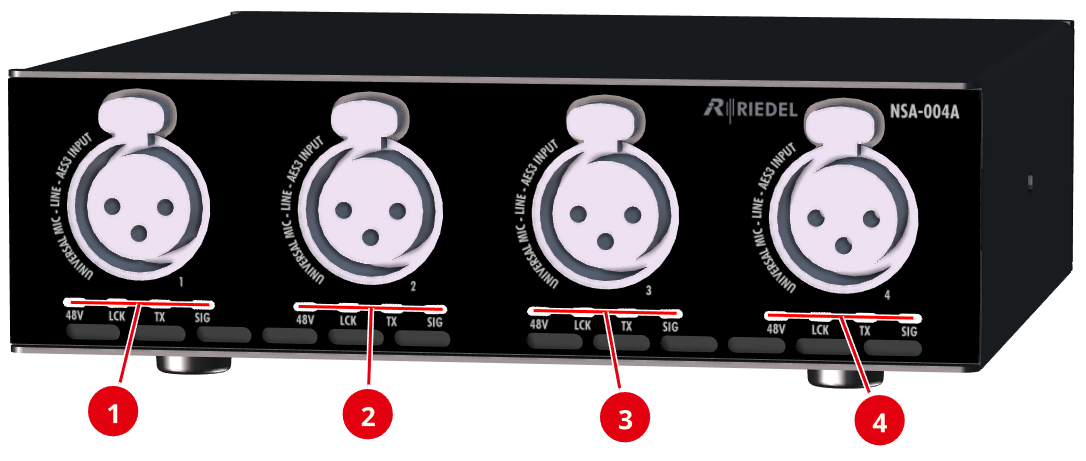

Frontansicht
|
|
48V |
aus |
Die 48V-Phantomspeisung ist deaktiviert. |
|
rot |
Die 48V-Phantomspeisung ist aktiv. |
||
|
rot blitzend |
Die 48-V-Phantomspeisung ist auf Auto geschaltet und es ist kein Mikrofon vorhanden. |
||
|
|
LCK |
aus |
Kein gültiges AES3-Signal erkannt. |
|
gelb |
Locked, aber nicht auf den PTP-Takt synchronisiert (nur wenn SRC-OFF). |
||
|
grün |
Locked, und auf das AES3-Eingangssignal synchronisiert. |
||
|
|
TX |
aus |
Das Eingangssignal ist nicht Teil eines AES67-Streams. (Die Verbindung ist unterbrochen und/oder der Stream ist nicht konfiguriert). |
|
magenta |
Das Eingangssignal ist Teil von mindestens einem AES67-Stream, der vom Gerät gesendet wird. |
||
|
|
SIG |
aus |
Audio-Pegel < -60 dBFs |
|
grün |
Audio-Pegel ≥ -60 dBFs |
||
|
gelb |
Audio-Pegel ≥ -20 dBFs |
||
|
rot |
Audio-Pegel ≥ -1 dBFs |
Alle LEDs auf der Vorderseite blinken, wenn die Lokalisierungsfunktion des Geräts aktiv ist. Dies kann sowohl über die Find-Taste am Gerät als auch über das Webinterface ausgelöst werden.
Rückansicht
Die Rückseite der Geräte NSA-004A und NSA-005A ist identisch.
|
|
LINK |
aus |
Das Netzwerk ist nicht verbunden. |
|
grün |
Das Netzwerk ist verbunden. |
||
|
|
RX / TX |
aus |
Keine Ethernet-Aktivität. |
|
grün |
Ethernet-Aktivität. |
||
|
|
PoE |
aus |
PoE-Power ist nicht verfügbar. |
|
grün |
PoE-Power ist verfügbar. |
Der USB-Audio-Status ist nur im Webinterface sichtbar. Am Gerät befinden sich keine LEDs für diese Schnittstelle. Der Audiostatus zeigt den aktuellen Eingangs-/Ausgangspegel entsprechend der SIG-Schnittstelle an.
