Die StageLink-Geräte bieten folgende Montageoptionen:
Die Montagemöglichkeiten sind in den folgenden Abbildungen anhand eines NSA-003A dargestellt, gelten aber generell für alle NSA-Typen.
Kensington-Öffnung
An der linken und rechten Seite des Gehäuses

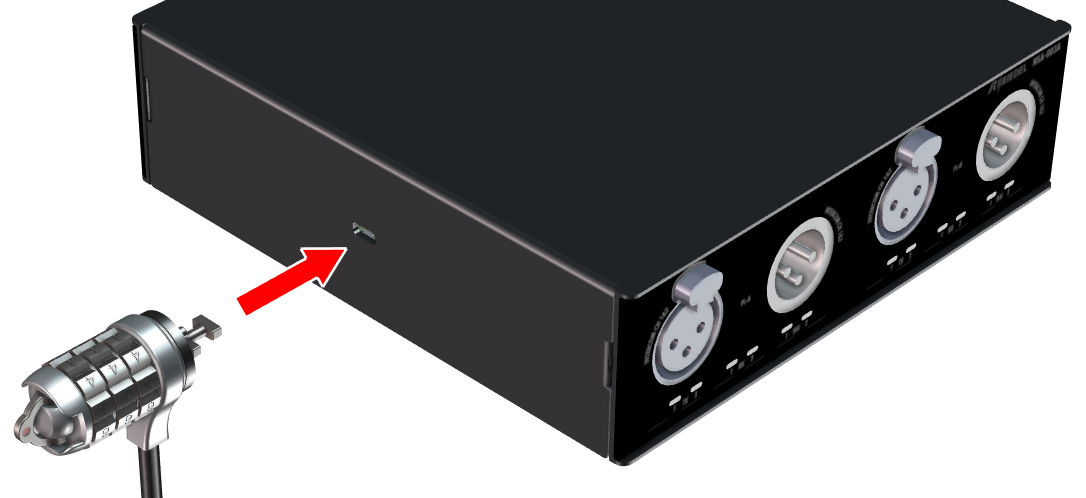

befindet sich eine Öffnung, die für die Sicherung des Geräts mit einem Kensington-Schloss vorgesehen ist.
VESA-Befestigung

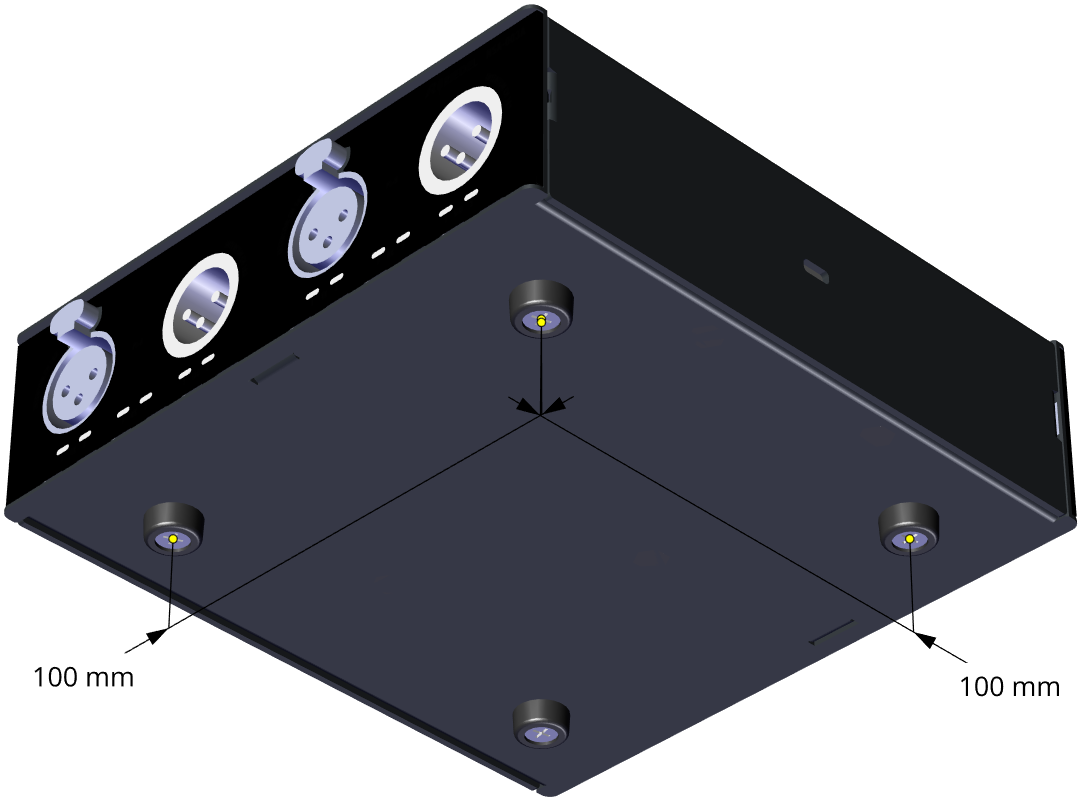

Im Auslieferungszustand ist das NSA mit Gerätefüßen an der Unterseite ausgestattet. Diese können entfernt werden, um die Gewindebohrungen für VESA-Montageoptionen (M4, VESA 100x100) zu nutzen, die von verschiedenen Herstellern angeboten werden:
-
Stativadapter
-
Gewindeadapter
(5/8-Zoll, 3/8-Zoll, 1/4-Zoll)
Achtung
Die maximale Gewindelänge der Schrauben im Inneren des Gehäuses darf 6 mm nicht überschreiten, da ansonsten interne Komponenten beschädigt werden können.
Bumper-Gehäuse

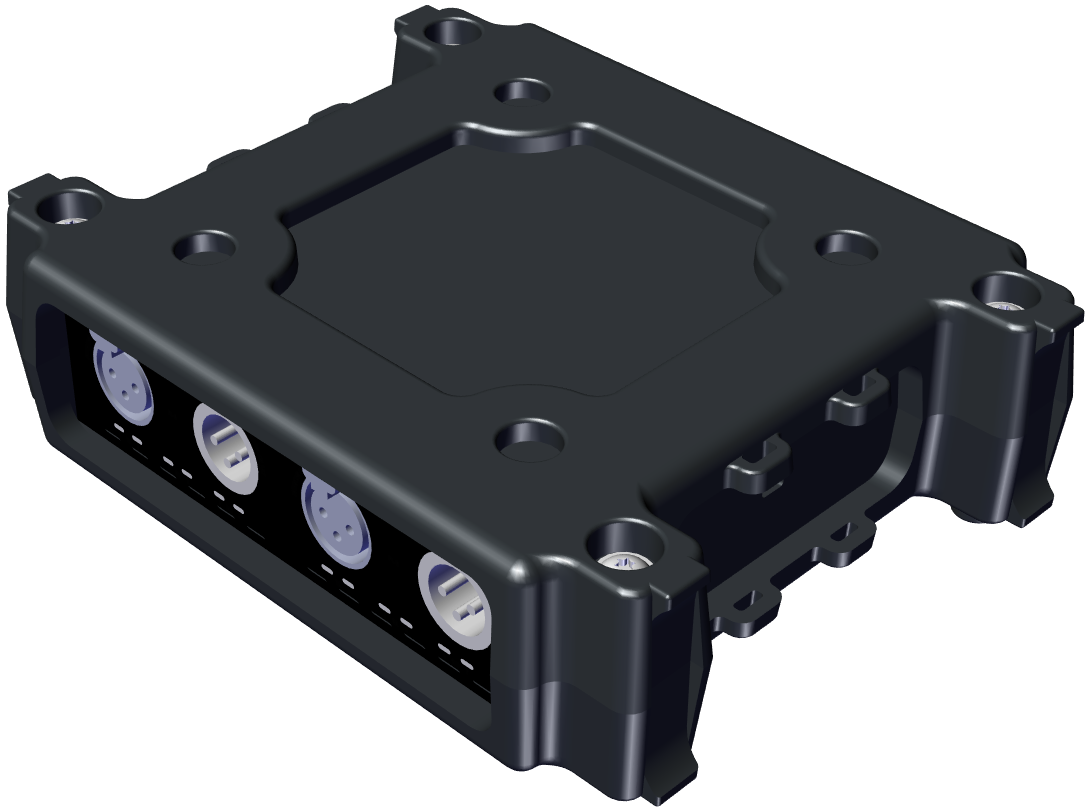

Das robuste Bumper-Gehäuse bietet folgende Möglichkeiten:
-
Füße auf der Unterseite
-
Mulden auf de Oberseite zum Stapeln
mehrerer Geräte -
Füße für vertikale Positionierung
-
Befestigungspunkte für Kabelbinder

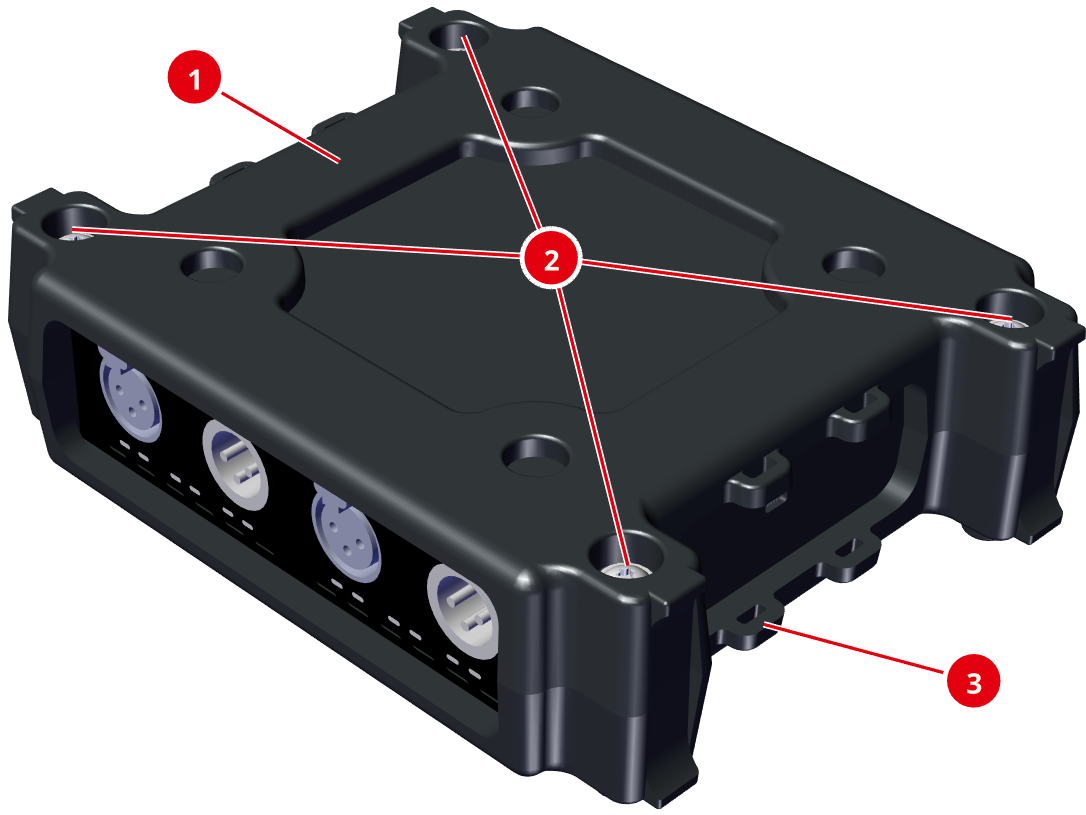

Oberseite
|
|
Oberschale des Bumper-Gehäuses (identisch mit der Unterschale) |
1x |
|
|
Mulden zum Stapeln mehrerer Geräte |
4x |
|
|
Befestigungspunkte für Kabelbinder zur Gerätebefestigung und Kabelführung
|
8x |
Unterseite
|
|
Unterschale des Bumper-Gehäuses (identisch mit der Oberschale) |
1x |
|
|

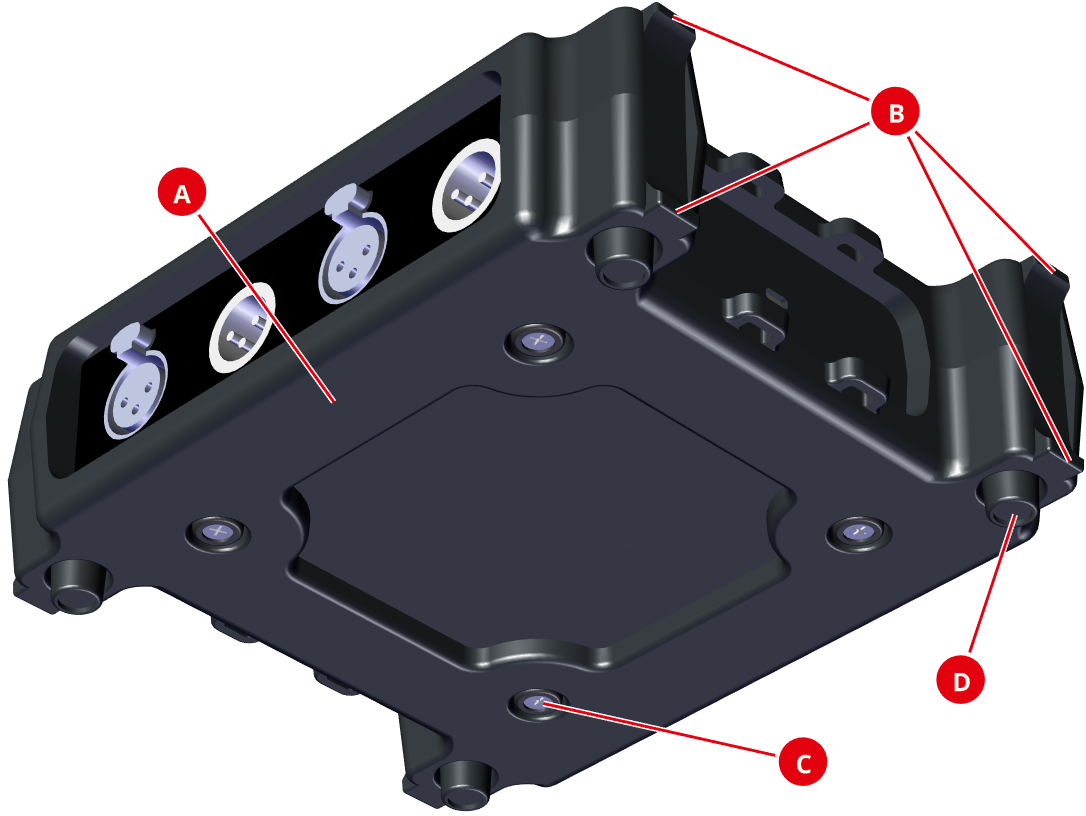

Füße für die vertikale Positionierung (je 4x auf der linken und rechten Seite) |
8x |
|
|
Öffnungen für die Gerätefüße des NSAs (je 4x in der Ober- und Unterschale) |
8x |
|
|
Bumper-Füße zum Aufstellen oder Stapeln mehrerer Geräte |
4x |
Montage als eigenständiges Gerät
-

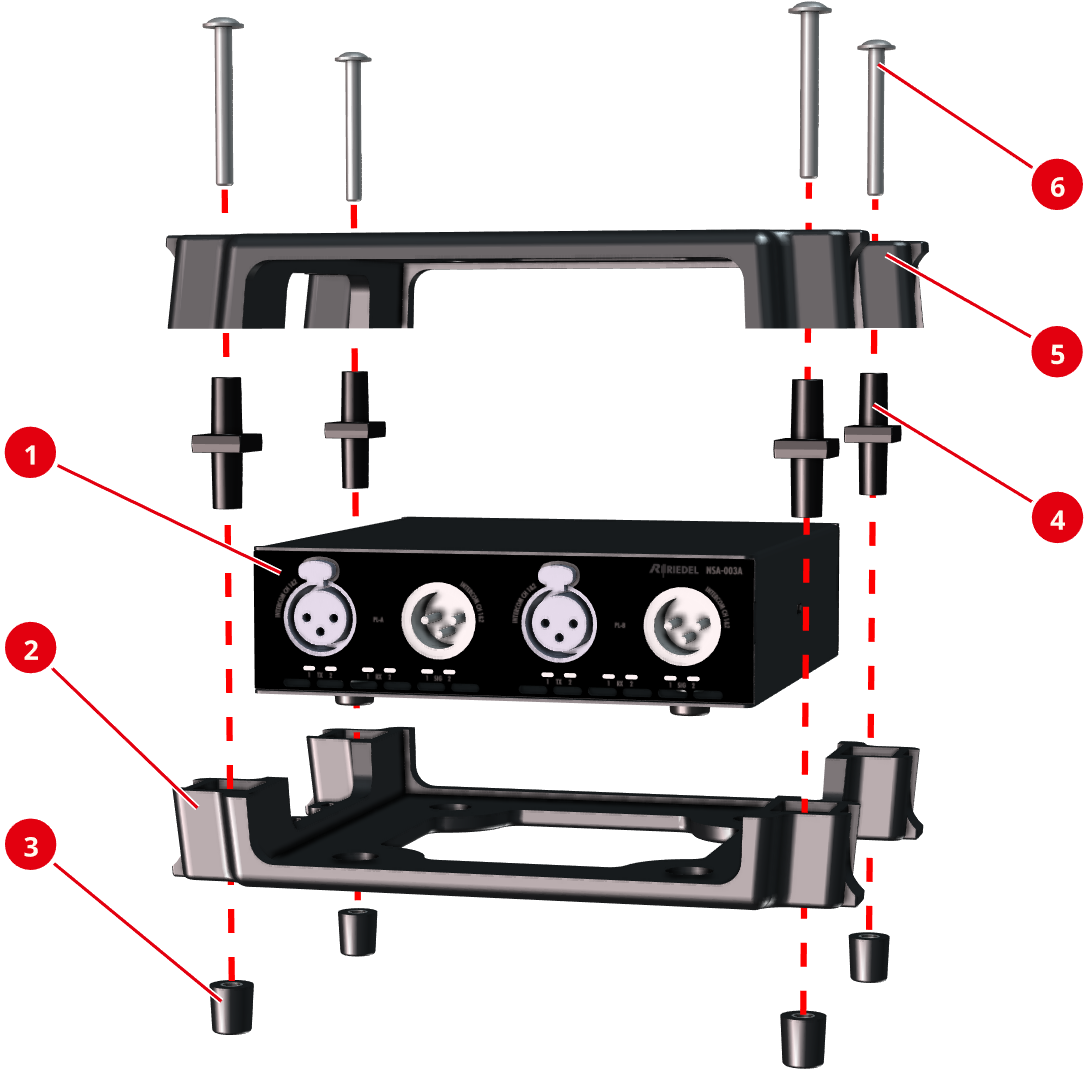

Setzen Sie den NSA (
-
Stecken Sie die vier Abstandshalter (
-
Ziehen Sie die Schalen mit den vier Torx-20-Schrauben (
Verwendung der Befestigungspunkten

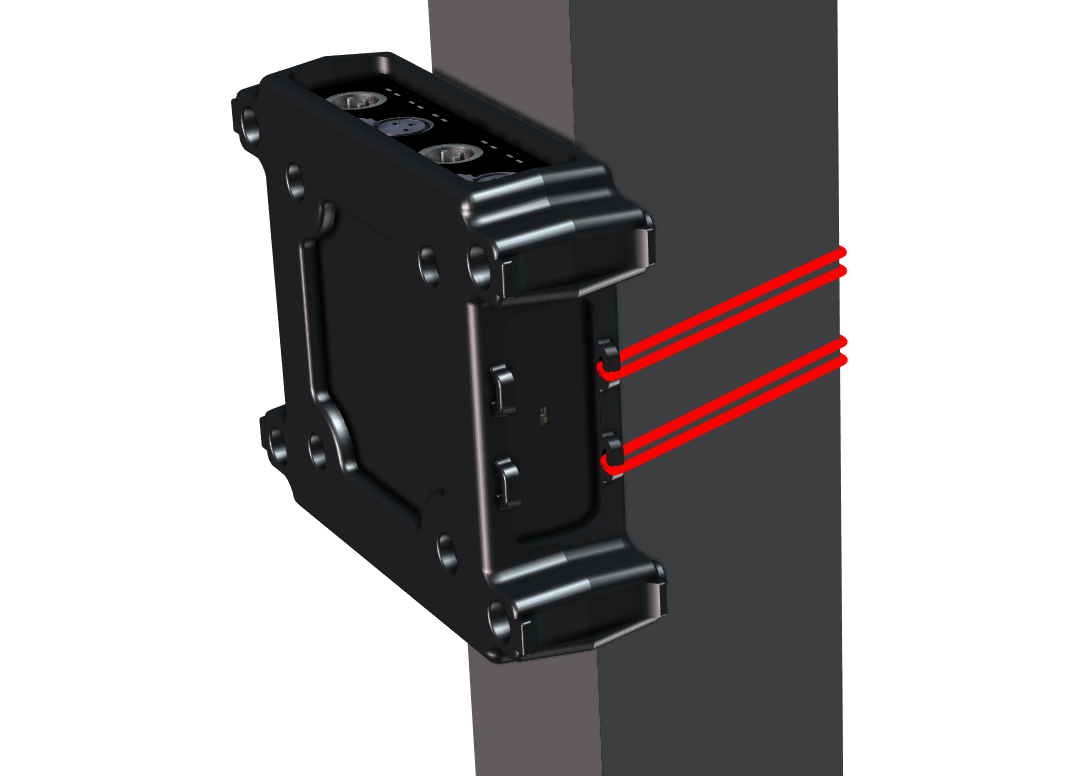

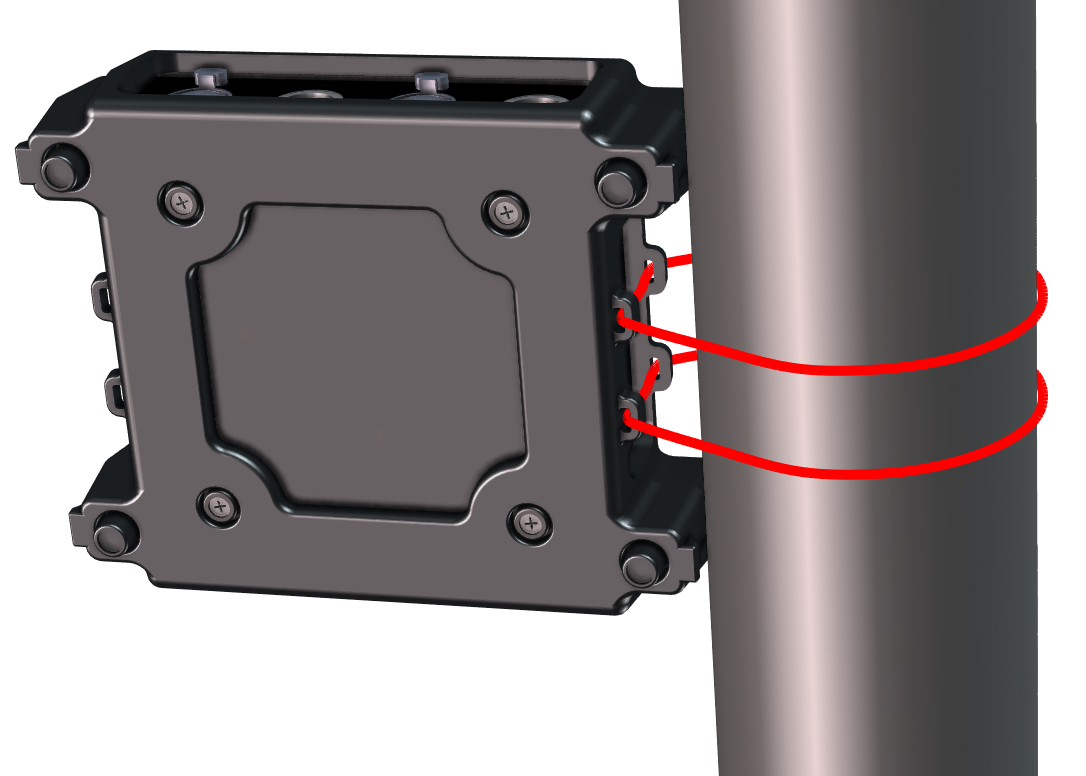

Mit insgesamt 8 Befestigungspunkten lässt sich das Gerät flexibel an Wandhaken oder Stangen z. B. mit Kabelbindern befestigen, wie in den folgenden Abbildungen beispielhaft dargestellt.
Verwendung der Befestigungspunkten
|
Maße der Kabelbinder-Durchführung |
max. 3 × 7 mm |
Montage unter dem Schreibtisch

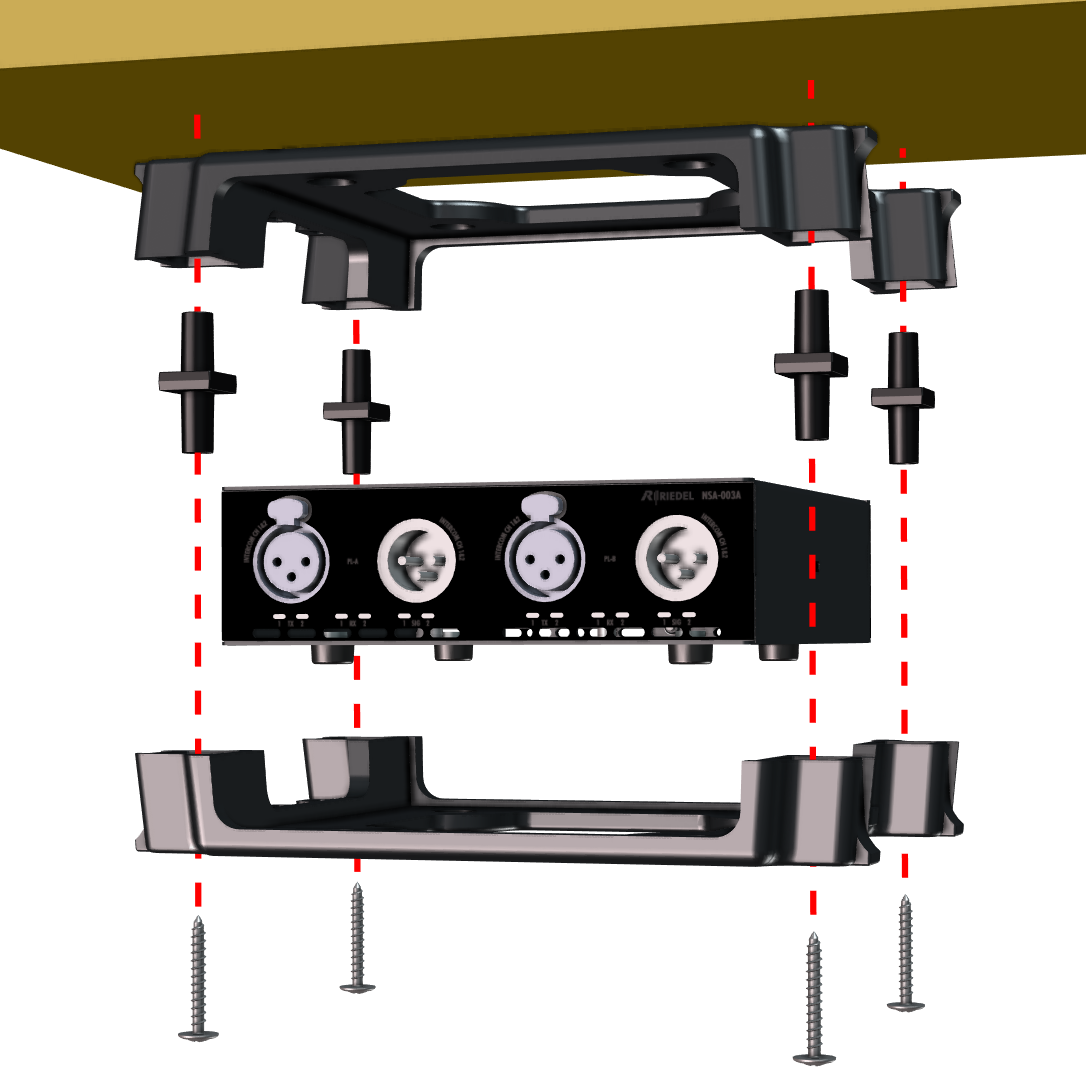

Sie können das Gerät unter einem Schreibtisch befestigen, indem Sie die Torx-Schrauben durch Flachkopfschrauben ersetzen. Die Gummifüße werden in diesem Fall nicht benötigt.

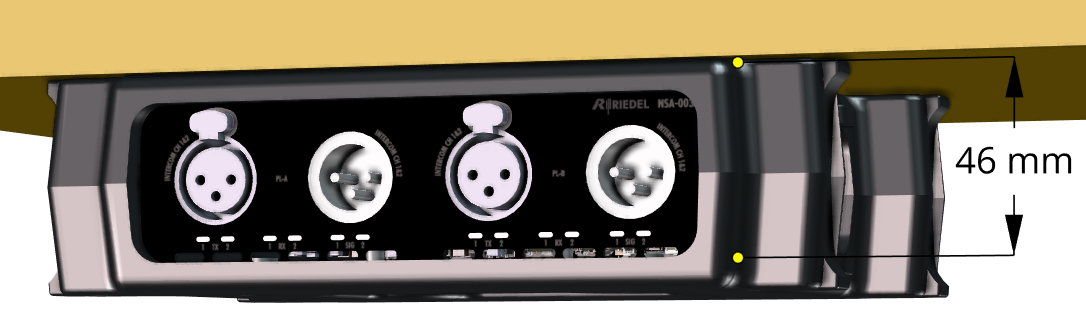

Die Länge des Schraubengewindes im Bumper-Gehäuse beträgt 46 mm von der unteren Schraubenöffnung bis zur Oberseite der Schale.
Montage unter dem Schreibtisch
|
Schraubentyp |
Flachkopfschrauben, keine Senkkopfschrauben |
|
Durchmesser des Gewindes |
max. 5 mm |
|
Durchmesser des Schraubenkopfes |
10 ... 12 mm |
|
Schraubenlänge |
max. 40 mm, plus Stärke der Tischplatte |
Rack-Shelf NSA 1/3-Rack

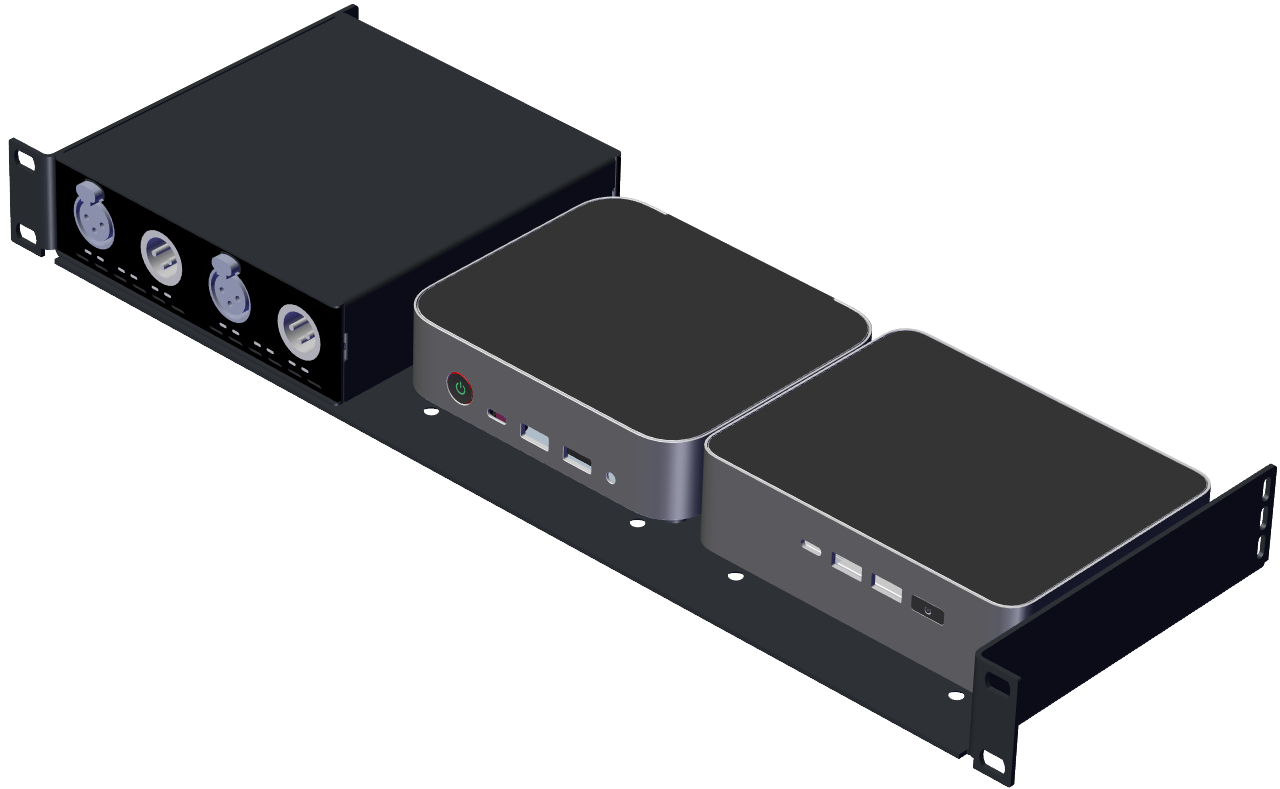

Das Rack-Shelf bietet die Möglichkeit, drei NSAs nebeneinander in ein 19"-Rack einzubauen.
Jede der drei Montagepositionen bietet die folgenden Befestigungsmöglichkeiten, nicht nur für StageLink-Geräte:
-
VESA 75
-
VESA 100
-
NUC 14-Geräte
-
NUC 15-Geräte
Montage
Voraussetzung
Die Gummifüße der StageLink-Geräte müssen entfernt werden.
-

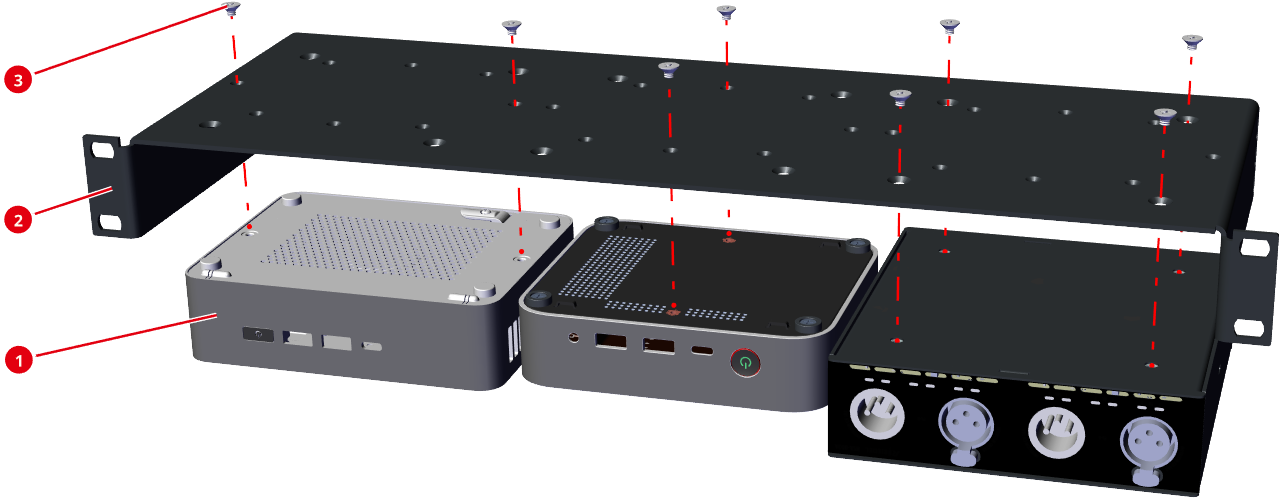

Drehen Sie das Gerät (
-
Legen Sie das Rack-Shelf (
-
Drehen Sie die mitgelieferten Schrauben (
Achtung
Es sind die mitgelieferten Schrauben zu verwenden, damit die maximale Gewindelänge der Schrauben im Inneren des Gehäuses 6 mm nicht überschreitet, da ansonsten interne Komponenten beschädigt werden können.
