Schnittstellen verbinden (NSA-006A)

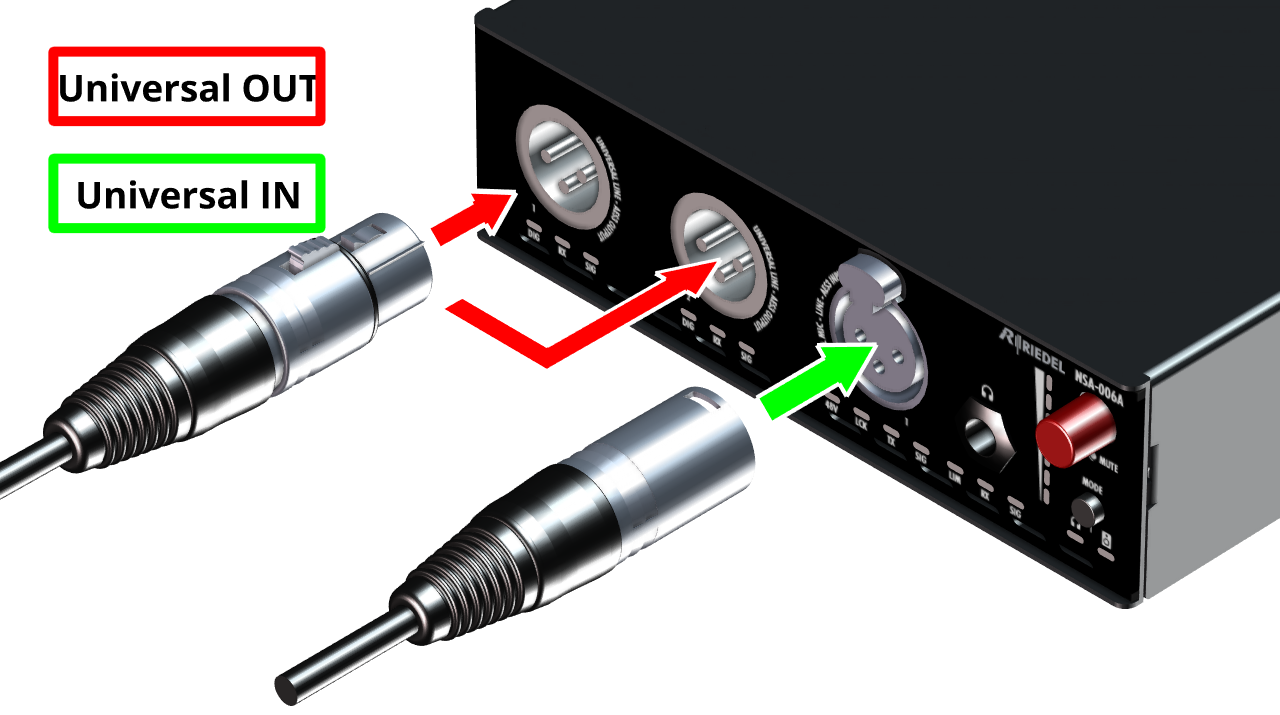

Audio-Verbindung

• Verbinden Sie Ihre analogen/digitalen Ein- und Ausgänge mit den Universal In/Out-Schnittstellen.

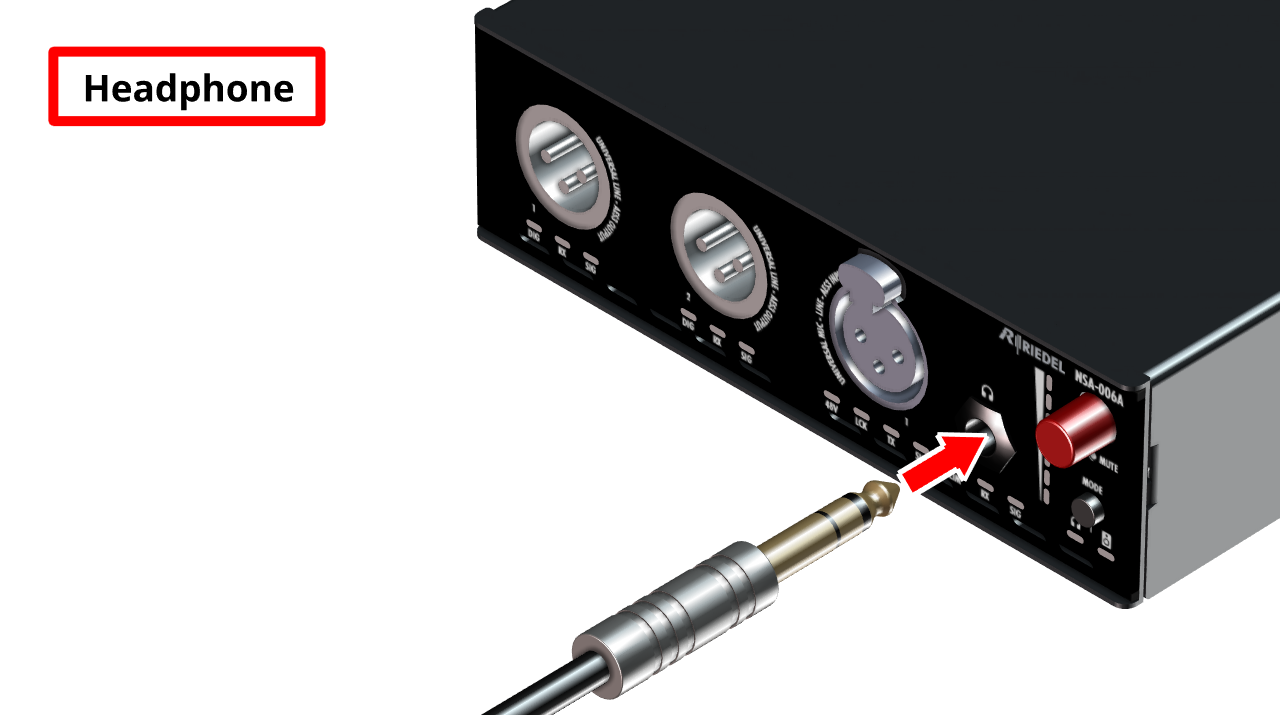

Headphone-Verbindung

• Schließen Sie Ihre Kopfhörer an den 6.35 mm Stereo-Kopfhörerausgang an.

Wenn Kopfhörer angeschlossen werden, ist ein leiser Piepton zu hören. Dies ist das Signal, mit dem die Impedanz der Kopfhörer gemessen wird.

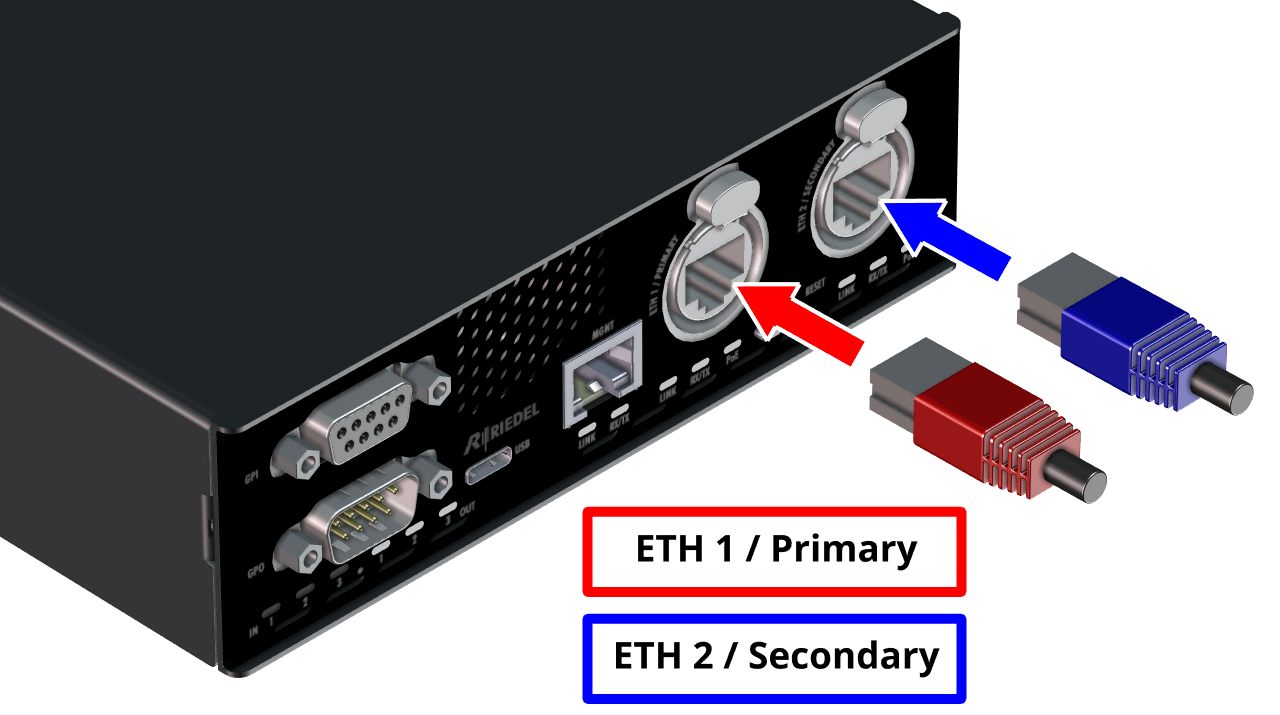

AES67-Netzwerk-Verbindung

• Verbinden Sie den primären Mediennetzwerk-Port (ETH 1 / Primary) mit Ihrem AES67-Netzwerk.

• Für einen redundanten Betrieb verbinden Sie auch den sekundären Mediennetzwerk-Port (ETH 2 / Secondary) mit Ihrem AES67-Netzwerk.

Spannungsversorgung

Der NSA-006A wird ausschließlich über PoE (IEEE 802.3bt) über die primären und sekundären Mediennetzwerk-Anschlüsse mit Strom versorgt.
Die Stromversorgung des Gerätes ist redundant ausgelegt und schaltet unterbrechungsfrei um, sobald eine der Stromquellen nicht mehr zur Verfügung steht. Die primäre Verbindung hat Vorrang vor der sekundären Verbindung. Das NSA-006A PoE-Gerät unterstützt MPS (Maintain Power Signature), um zu verhindern, dass der redundante PoE-Anschluss (im Idle-Modus) vom PoE-Switch abgeschaltet wird.
Der PoE-Status kann über das Webinterface überprüft werden.
