Status-LEDs (NSA-006A) | Riedel Online Help Center

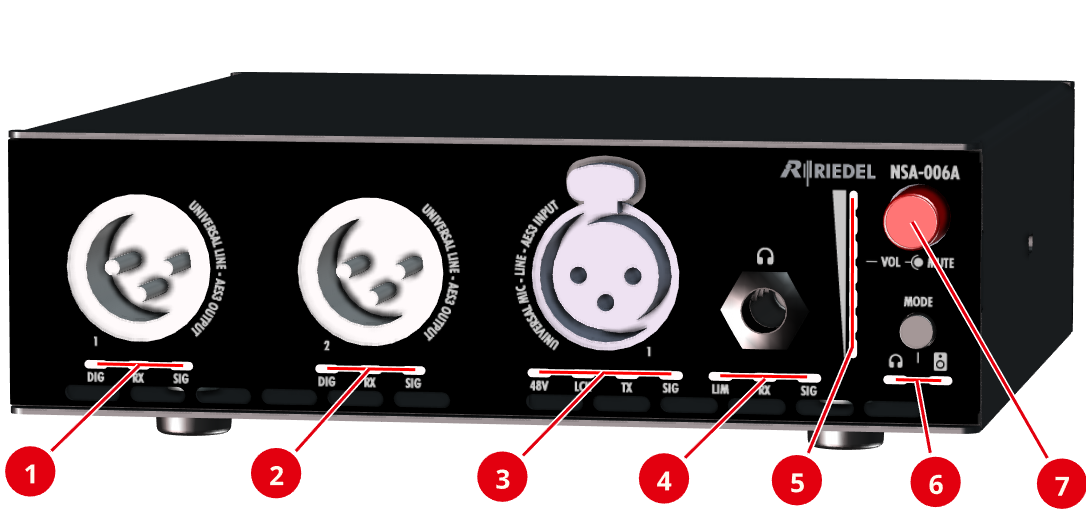

Frontansicht

DIG	aus	Die Betriebsart des Ausgangs ist auf Analog eingestellt.
	grün	Die Betriebsart des Ausgangs ist auf Digital eingestellt.
	grün blinkend	Die Ausgabe ist stummgeschaltet. Dies ist z. B. der Fall, wenn ein Dolby Digital-Signal als Quelle empfangen wird und die Ausgabe auf „Digital“ eingestellt ist, während „Bit-Transparenz zulassen“ deaktiviert ist.
RX	aus	Der Ausgangskanal 1/2 empfängt kein Audiosignal von einem AES67-Stream.
RX	magenta	Der Ausgangskanal 1/2 empfängt Audio von einem AES67-Stream.
SIG	aus	Audio-Pegel < -60 dBFs
	grün	Audio-Pegel ≥ -60 dBFs
	gelb	Audio-Pegel ≥ -20 dBFs
	rot	Audio-Pegel ≥ -1 dBFs
48V	aus	Die 48V-Phantomspeisung ist deaktiviert.
	rot	Die 48V-Phantomspeisung ist aktiv.
	rot blitzend	Die 48-V-Phantomspeisung ist auf Auto geschaltet und es ist kein Mikrofon erkannt, das Phantomspeisung benötigt..
LCK	aus	Kein gültiges AES3-Signal erkannt.
	gelb	Locked, aber nicht auf den PTP-Takt synchronisiert (nur wenn SRC-OFF).
	grün	Locked, und auf das AES3-Eingangssignal synchronisiert.
TX	aus	Das Eingangssignal ist nicht Teil eines AES67-Streams. (Die Verbindung ist unterbrochen und/oder der Stream ist nicht konfiguriert).
TX	magenta	Das Eingangssignal ist Teil von mindestens einem AES67-Stream, der vom Gerät gesendet wird.
LIM	aus	Der Limiter ist ausgeschaltet.
	grün	Der Limiter ist eingeschaltet.
	rot	Der Limiter ist aktiv und begrenzt den Ausgabepegel.
Level Bargraph	weiß	Die eingestellte Lautstärke (0 ... 28) wird über die sieben LEDs in 14 Stufen angezeigt.
Headphone / Speaker	weiß	Zukünftige Funktion (aktuell wird nur Kopfhörer angezeigt)
Volume Rotary	rot	Die Kopfhörer sind stummgeschaltet.

Alle LEDs auf der Vorderseite blinken, wenn die Lokalisierungsfunktion des Geräts aktiv ist. Dies kann sowohl über die Find-Taste am Gerät als auch über das Webinterface ausgelöst werden.

Rückansicht

Die Rückseite der Geräte NSA-003A, NSA-006A und NSA-007A ist identisch.

In 1/2/3	aus	Der Zustand des GPI-Eingangspins ist "Low" (↓).
	grün	Der Zustand des GPI-Eingangspins ist "High" (↑).
Out 1/2/3	aus	Der Zustand des GPO-Ausgangspins ist "Low" (↓).
	gelb	Der Zustand des GPO-Ausgangspins ist "High" (↑).
LINK	aus	Das Netzwerk ist nicht verbunden.
	grün	Das Netzwerk ist verbunden.
RX/TX	aus	Keine Ethernet-Aktivität.
	grün	Ethernet-Aktivität.
PoE	aus	PoE-Power ist nicht verfügbar.
	grün	PoE-Power ist verfügbar.

Die GPIO-Status-LEDs auf der Rückseite blinken, wenn die Lokalisierungsfunktion des Geräts aktiv ist. Dies kann sowohl über die Find-Taste am Gerät als auch über das Webinterface ausgelöst werden.
Der USB-Audio-Status ist nur im Webinterface sichtbar. Am Gerät befinden sich keine LEDs für diese Schnittstelle. Der Audiostatus zeigt den aktuellen Eingangs-/Ausgangspegel entsprechend der SIG-Schnittstelle an.
