In dieser Ansicht können Cluster-Setups erstellt und verwaltet werden, auf denen dann die Serverkonfigurationen installiert werden.

Je nach Risikobereitschaft gegenüber einem Ausfall ändert sich dadurch die Anzahl der erforderlichen Nodes.

Keine hohe Verfügbarkeit: Ein Node ist zur Bildung des Clusters erforderlich.
Hohe Verfügbarkeit: Zur Bildung des Clusters werden drei identisch konfigurierte Nodes benötigt.
Siehe auch Kapitel Netzwerk-Setup in Hochverfügbarkeitsszenarien.

Die Cluster-Ansicht verwendet Server-Konfigurationen, die in der Configurations-Ansicht erstellt wurden. Die ausgewählte Server-Konfiguration wird vom Riedel Software Manager verwendet, um die ausgewählten Anwendungen und deren Konfiguration auf den Hosts zu verteilen. Der Riedel Software Manager stellt fest, ob es sich um einen einzelnen Host oder einen Hochverfügbarkeits-Cluster handelt und verteilt die benötigten Anwendungen entsprechend.

Außerdem können Sie einen Single Node Cluster während der Laufzeit zu einem Hochverfügbarkeitscluster aufrüsten.

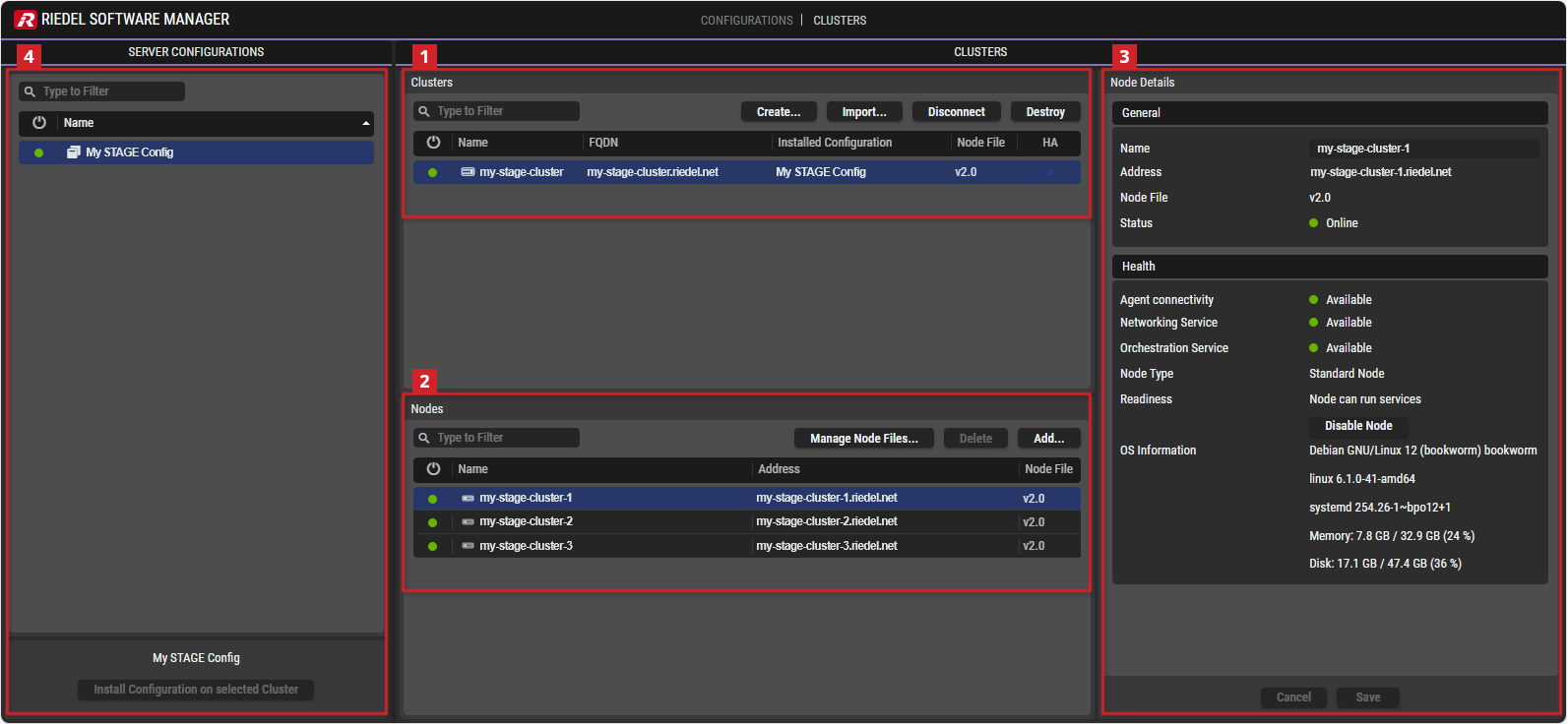

Übersicht


Riedel Software Manager - Clusters

Clusters

In diesem Abschnitt werden alle in dieser Ansicht erstellten Cluster-Konfigurationen angezeigt. Die im Abschnitt Configurations ausgewählte Serverkonfiguration wird zur Erstellung einer hier ausgewählten Cluster-Konfiguration verwendet. Siehe Kapitel Configurations.

	Legen Sie einen Filter fest, um nur Inhalte anzuzeigen, deren Suchtext im Namen enthalten ist. Diese Filter sind in verschiedenen Bereichen verfügbar.
	Klicken, um ein neues Cluster-Setup zu erstellen. Siehe Bereich #Erstellen eines Cluster-Setups.
	Klicken, um eine Verbindung zu einem bestehenden Cluster herzustellen und ein zuvor gespeichertes Management-Zertifikat auf Ihrem Computer / auf dem Server bereitzustellen. Standardmäßig wird diese Datei in den Standard-Download-Ordner des Computers exportiert. Siehe Bereich #Verbinden mit einem bestehenden Server Setup.
	Klicken, um die Verbindung mit dem ausgewählten Cluster-Setup zu trennen.
	Klicken, um das ausgewählte Cluster-Setup zu löschen. Siehe Bereich #Zerstören eines Cluster-Setups.
	Zeigt an, ob der entsprechende Cluster einen gültigen ( ) oder ungültigen ( ) Aufbau hat.
Name	Zeigt den Namen des Cluster-Setups an.
FQDN	Zeigt den Fully Qualified Domain Name oder die IP-Adresse des Clusters an, über den die installierte Software in Ihrem Browser geöffnet werden kann.
Installed Configuration	Name der Serverkonfiguration, die für das Cluster-Setup bereitgestellt wird.
Node File	Zeigt die Versionsnummer der entsprechenden Node-Datei an.
HA	Das Symbol zeigt an, dass dieses Cluster-Setup für hohe Verfügbarkeit (auf drei Nodes) konfiguriert ist.

Erstellen eines Cluster-Setups

Es ist notwendig, dass auf dem Gerät, auf dem der Riedel Software Manager läuft, das richtige Datum und die richtige Uhrzeit eingestellt sind.
Bei der Erstellung des Clusters wird ein Zertifikat mit der Uhrzeit und dem Datum des Rechners erstellt, auf dem der RSM läuft. Nachdem der Cluster erstellt wurde, wird die Zeit mit NTP synchronisiert. Weicht die Zeit von dem von der RSM erstellten Zertifikat ab, ist eine Zeitsynchronisation nicht möglich und es treten Fehler auf.

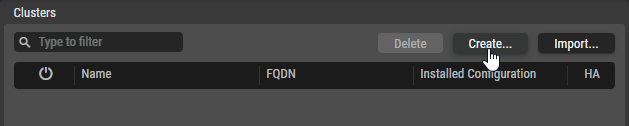

Klicken Sie im Bereich Clusters auf Create....

Vergewissern Sie sich, dass:

Der Computer, auf dem der Riedel Software Manager läuft, muss über die angegebene IP-Adresse oder den Hostnamen mit den Servern oder virtuellen Maschinen verbunden sein.
Die Server oder virtuellen Maschinen wurden mit dem Betriebssystem vorbereitet, das für die zu installierende Software erforderlich ist.
Auf den Servern oder virtuellen Maschinen ist der passwortbasierte SSH-Zugang aktiviert.
Der für die SSH-Verbindung verwendete Benutzer hat Root-Zugriff.

Es erscheint ein Assistent, der Sie durch die Erstellung führt:

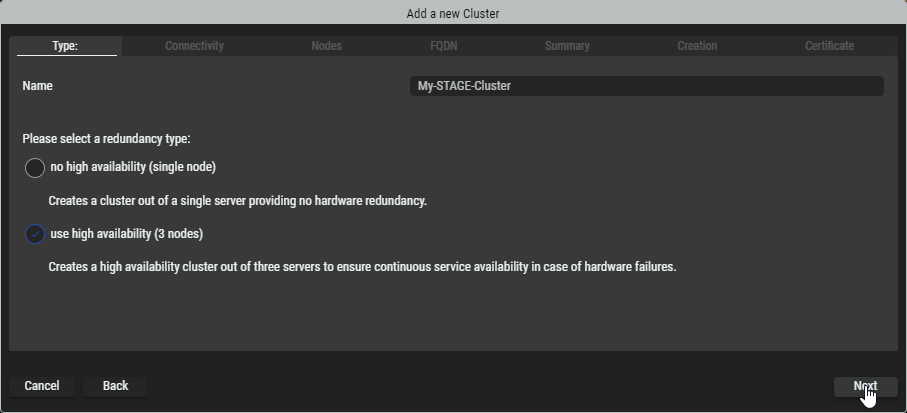

Type-Tab

Geben Sie einen Namen (ohne Leerzeichen) für das Cluster-Setup ein, z. B. My-STAGE-Cluster.
Wählen Sie die Verfügbarkeit:
1. keine Hochverfügbarkeit (einzelner Node)
2. Hochverfügbarkeit (3 Nodes)
  Siehe Kapitel Erwägungen zum Netzwerk.
Klicken Sie auf Next.

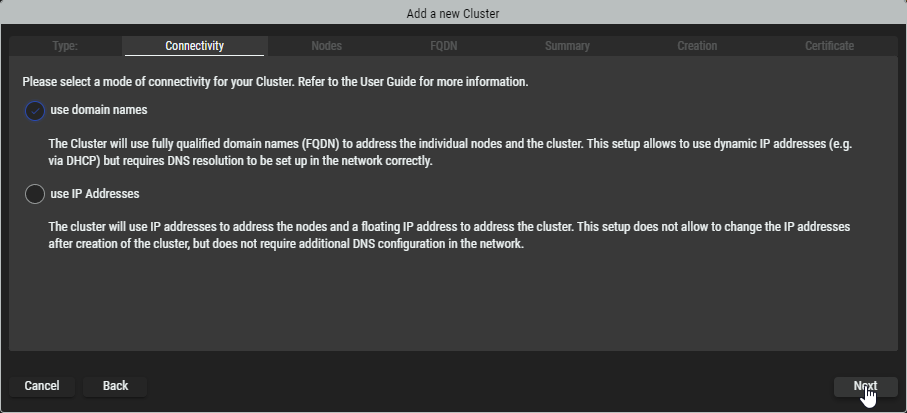

Connectivity-Tab

Wählen Sie, ob Sie Ihre Nodes über Domänennamen (aufgelöst durch DNS) oder über IP-Adressen adressieren wollen.
use domain names: Der Cluster verwendet vollständig qualifizierte Domänennamen (FQDN) zur Adressierung der einzelnen Nodes und des Clusters. Diese Konfiguration ermöglicht die Verwendung dynamischer IP-Adressen (z. B. über DHCP), erfordert jedoch eine korrekte DNS-Auflösung im Netzwerk.
use IP address: Der Cluster verwendet IP-Adressen, um die Nodes zu adressieren, und eine freie IP-Adresse, um den Cluster zu adressieren. Bei dieser Einrichtung können die IP-Adressen nach der Erstellung des Clusters nicht mehr geändert werden, aber es ist keine zusätzliche DNS-Konfiguration im Netzwerk erforderlich.

Der DNS-Name ist die Adresse, die für den Zugriff auf die Weboberfläche der Anwendung, die Sie installieren, verwendet wird. Bitte stellen Sie sicher, dass der DNS-Name in die IP-Adresse Ihres Cluster-Setups aufgelöst wird. Dies kann durch die Konfiguration Ihres DNS-Servers im Netzwerk oder durch statische Einträge in der Hosts-Datei des Betriebssystems Ihres Computers erreicht werden.
Für den Fall, dass Ihr Netzwerk keine DNS-Auflösung bietet und statische Einträge keine Option sind, kann das Cluster-Setup auch auf der Grundlage von IP-Adressen erstellt werden. In diesem Fall wählen Sie die Verwendung von IP-Adressen.

Klicken Sie auf Next.

Nodes-Tab

Bei Bedarf können Sie die Node-Namen bearbeiten, indem Sie auf sie klicken.
Geben Sie je nach Auswahl auf dem vorherigen Connectivity-Tab den/die Namen oder die IP-Adresse(n) des/der Nodes ein.

Verwenden Sie im FQDN-Modus entweder statische Adressen im Hintergrund oder stellen Sie sicher, dass die Adressen auf einem DHCP-Server reserviert sind.

Geben Sie die SSH-Zugangsdaten für den/die Node(s) ein.
Nach der Eingabe der Informationen wird die Verbindung überprüft und RSM prüft, ob die entsprechende Node-Datei bereits bereitgestellt wurde. Informationen darüber werden in der Statusspalte angezeigt.
Wenn angezeigt wird, klicken Sie auf das Upload-Symbol und folgen Sie dem Assistenten zum Importieren der *.node-Datei von Ihrem Computer, die dem Betriebssystem auf Ihrem Server entspricht, z. B. ues-node-1.0.0-debian-12-bookworm_amd64.node.
Wenn alle SSH-Verbindungen hergestellt sind und die entsprechenden Node-Dateien verfügbar sind, klicken Sie auf Next.

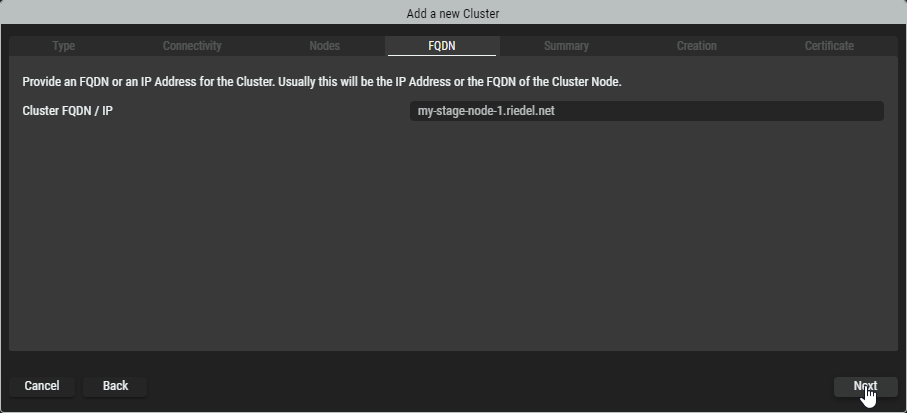

FQDN-Tab

Bearbeiten Sie gegebenenfalls die Domäne/IP-Adresse des Clusters.
Klicken Sie auf Next.

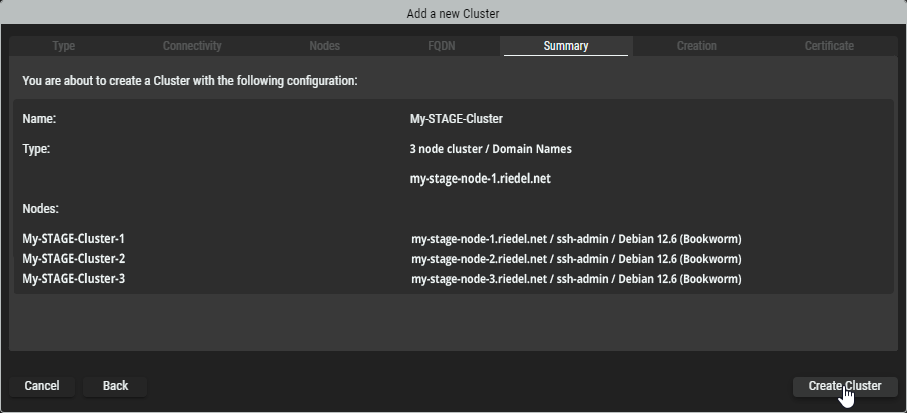

Summary-Tab

Überprüfen Sie die bereitgestellten Informationen. Klicken Sie auf Back, um zur entsprechenden Registerkarte zu wechseln und sie zu korrigieren.
Klicken Sie auf Create Cluster, um mit der Vorbereitung der Server oder virtuellen Maschinen für die Cluster-Einrichtung zu beginnen.

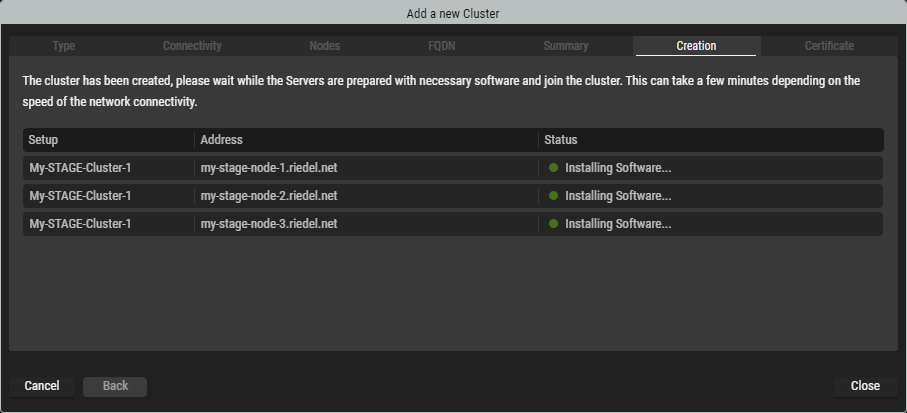

Creation-Tab

Der Riedel Software Manager erstellt nun das Cluster-Setup und fügt die angegebenen Server oder virtuellen Maschinen hinzu. Während dieses Prozesses werden die erforderlichen Pakete auf den Servern installiert, um das Cluster-Setup zu bilden.

Die Dauer dieses Prozesses ist abhängig von der Geschwindigkeit der Netzwerkverbindung zwischen dem Computer, auf dem der Riedel Software Manager läuft, und den einzelnen Servern oder virtuellen Maschinen, die den Cluster bilden.

Falls ein oder mehrere Nodes für längere Zeit im „Offline“-Status bleiben, deutet dies entweder auf ein Problem mit der Netzwerkverbindung oder ein Anmeldeproblem über die SSH-Verbindung hin. Schließen Sie in diesem Fall den Assistenten, entfernen Sie den ausstehenden Node und fügen Sie einen anderen Node manuell hinzu.

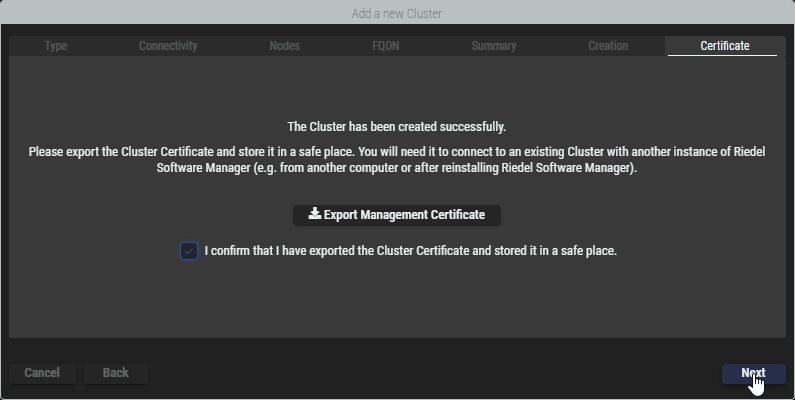

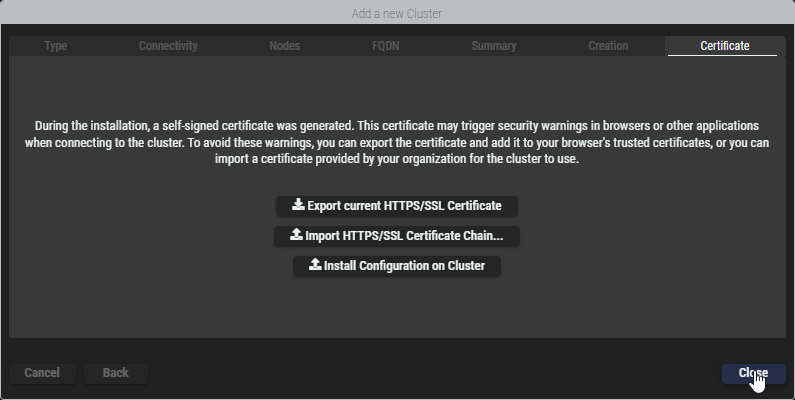

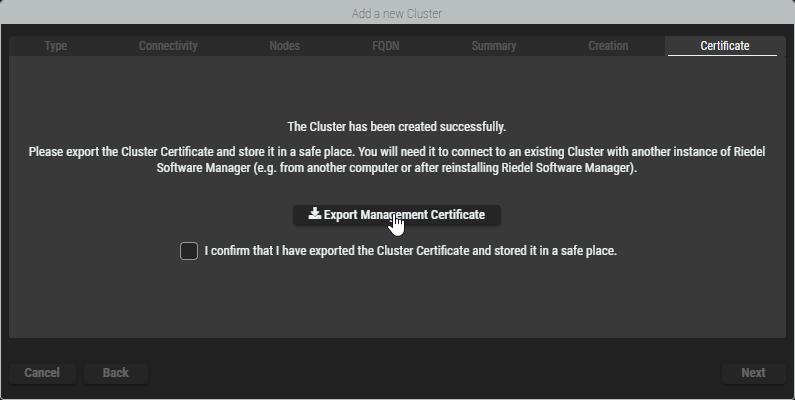

Certificate-Tab

Sobald der Cluster erstellt wurde, klicken Sie auf Export Management Certificate, um es herunterzuladen. Dieses Zertifikat ist der “Schlüssel”, um sich zu einem späteren Zeitpunkt oder von einem anderen Computer aus mit dem Riedel Software Manager mit diesem Cluster Setup zu verbinden.

Die Verbindung zum Cluster mit dem Riedel Software Manager für Wartung, Updates etc. erfordert das Management-Zertifikat des jeweiligen Clusters. Dieses Zertifikat muss heruntergeladen und an einem sicheren Ort aufbewahrt werden. Eine erneute Verbindung eines Clusters mit dem Riedel Software Manager ist ohne dieses Zertifikat nicht möglich.

Nachdem Sie das Herunterladen des Zertifikats durch Ankreuzen des Kontrollkästchens bestätigt haben, klicken Sie auf Next.
Während der Installation wurde ein selbstsigniertes Zertifikat erstellt. Dieses Zertifikat kann bei der Verbindung mit dem Cluster Sicherheitswarnungen in Browsern oder anderen Anwendungen auslösen. Um diese Warnungen zu vermeiden, können Sie das Zertifikat exportieren und zu den vertrauenswürdigen Zertifikaten Ihres Browsers hinzufügen, oder Sie können ein von Ihrer Organisation bereitgestelltes Zertifikat importieren, das der Cluster verwenden soll.

Klicken Sie auf Close, um den Assistenten zu beenden.

Verbinden mit einem bestehenden Server Setup

Um eine Verbindung zu einem bestehenden Cluster-Setup herzustellen, benötigen Sie den DNS-Namen des Cluster-Setups und das bei der Erstellung des Cluster-Setups generierte Management-Zertifikat.

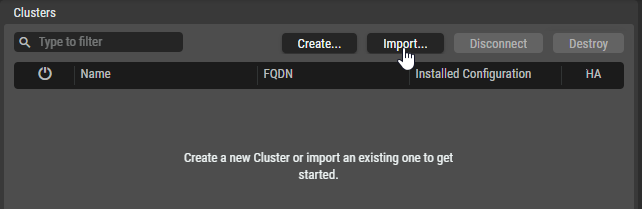

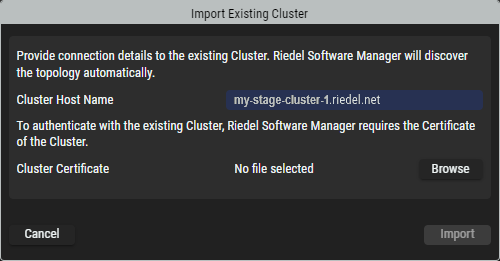

Klicken Sie auf Import… im mittleren Bereich der Clusters-Ansicht.
Geben Sie den DNS-Namen und das Managementzertifikat an und klicken Sie auf Import.

Der Verbindungsprozess wird einige Sekunden dauern, um die Topologie des Cluster-Setups zu ermitteln.

Zerstören eines Cluster-Setups

Um ein Cluster-Setup aus dem Riedel Software Manager zu entfernen, wählen Sie das gewünschte Cluster-Setup aus und klicken auf Destroy.

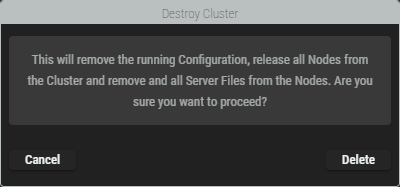

Es erscheint ein Warnhinweis, der Sie darüber informiert, dass dadurch die laufende Konfiguration entfernt, alle Nodes aus dem Cluster freigegeben und alle Serverdateien von den Nodes entfernt werden.

Klicken Sie auf Delete, um den Vorgang zu bestätigen und das Cluster-Setup zu zerstören.

Nodes

In diesem Bereich werden alle verfügbaren Nodes angezeigt, die in der Cluster-Einrichtung erstellt wurden.

Die Software einer Serverkonfiguration, die in einem Cluster-Setup bereitgestellt wird, wird auf einem einzelnen Node für normale Verfügbarkeit und auf drei Nodes für hohe Verfügbarkeit installiert. Stellen Sie sicher, dass Sie genügend Nodes haben, um einen Cluster zu bilden.

	Klicken, um Node-Dateien zu verwalten (importieren und löschen).
	Klicken, um den ausgewählten Node zu löschen.
	Klicken, um einen weiteren Node hinzuzufügen.
	Zeigt an, ob der entsprechende Node online ( ) oder offline ( ) ist.
Name	Name des entsprechenden Nodes.
Address	Vollständig qualifizierter Domänenname oder IP-Adresse des entsprechenden Nodes.
Node File	Zeigt die Versionsnummer der entsprechenden Node-Datei an.

Cluster-/Node-Details

Je nach Auswahl im mittleren Bereich (Cluster oder Node) wird der entsprechende Inhalt in diesem Details-Bereich angezeigt.

Cluster-Details

Wählen Sie ein Cluster-Setup in der Liste im mittleren Bereich aus, um es zu prüfen. Im rechten Bereich werden die Eigenschaften angezeigt. Die Cluster-Details werden auf mehreren Registerkarten angezeigt:

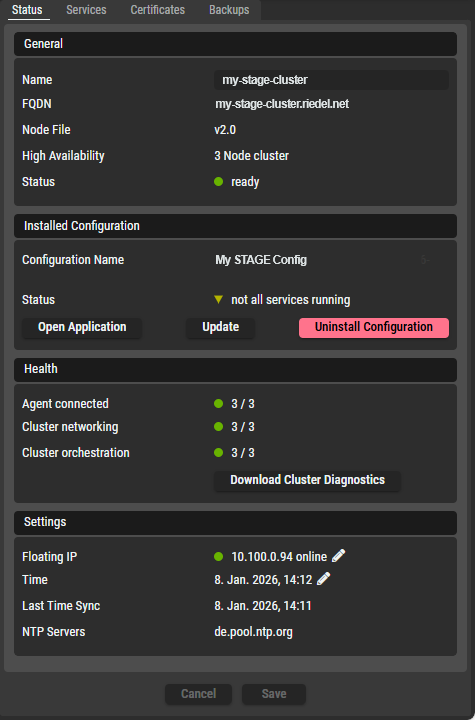

Status-Tab

Auf dem Status-Tab werden Informationen in verschiedenen Gruppen angezeigt.

General	Name	Hier können Sie den Namen des Cluster-Setups ändern.
	FQDN	Hier können Sie den Domainnamen überprüfen.
	Node File	Zeigt die Versionsnummer der entsprechenden Node-Datei an.
	High Availability	Hier können Sie sehen, ob der Cluster auf einem einzelnen Nodes oder auf einem 3-Nodes-Cluster läuft. Klicken Sie auf Upgrade to High Availability, um aus Ihrem Single-Node-Setup ein Three-Node-Setup zu machen. Siehe Kapitel Assistent zum Upgrade eines Cluster-Setups auf Hochverfügbarkeit.
	Status	Zeigt den Status des Clusters an.
Installed Configuration	Configuration Name	Hier können Sie den Namen der installierten Konfiguration überprüfen.
Installed Configuration	Status	Hier können Sie den Status überprüfen. Klicken Sie auf Open Application, um den Domänennamen / die IP-Adresse des Clusters in Ihrem Standardbrowser zu öffnen. Klicken Sie auf Update, um die aktuelle Serverkonfiguration des ausgewählten Cluster-Setups zu aktualisieren. Siehe Kapitel Assistent zum Aktualisieren der Konfiguration. Klicken Sie auf Uninstall Configuration, um die aktuelle Serverkonfiguration aus dem ausgewählten Cluster-Setup zu entfernen. Siehe Kapitel Assistent zum Deinstallieren der Konfiguration.
Health	Agent connected	Der Health-Bereich zeigt eine Zusammenfassung des Status der Server-Setup-Komponenten an. Eine grüne Anzeige und `3/3` oder `1/1` bedeuten, dass das Server-Setup in Ordnung ist. Klicken Sie auf Download Cluster Diagnostics, um eine gezippte Diagnosedatei im .json-Format herunterzuladen.
	Cluster networking
	Cluster orchestration
Settings	Floating IP	Gibt an, ob das System mit Floating IPs arbeitet.
	Time	Zeigt die aktuelle Zeit des Clusters an. Klicken Sie auf das Bleistiftsymbol, um die Zeit einzustellen.
	Last Time Sync	Zeitstempel der letzten Zeitsynchronisation.
	NTP Servers	Zeigt den Zeitserver an.
Buttons	Cancel	Klicken, um alle vorgenommenen Änderungen zu verwerfen.
Buttons	Save	Klicken, um die vorgenommenen Änderungen zu übernehmen.

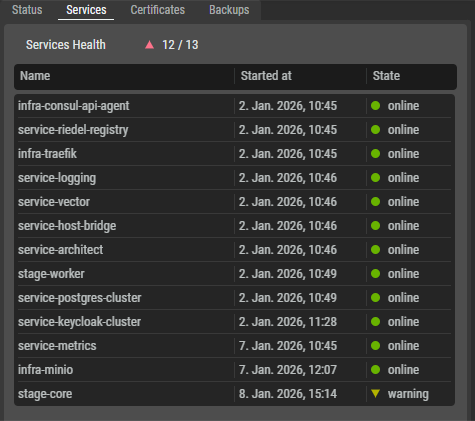

Service-Tab

Auf der Registerkarte Dienste werden alle einzelnen Dienste der installierten Anwendung und ihr Status angezeigt.

Name	Zeigt den Namen des entsprechenden Dienstes an.
Started at	Zeigt das Datum und die Uhrzeit an, zu der der Dienst gestartet wurde.
State	Zeigt an, ob der entsprechende Dienst läuft ( ) oder steht ( ).

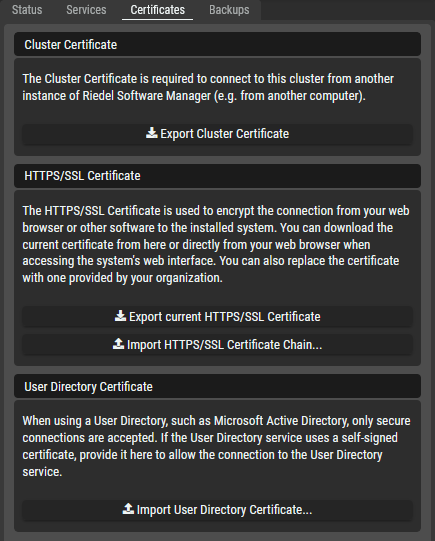

Certificates-Tab

Auf der Registerkarte Zertifikate können Sie Zertifikate exportieren und importieren.

Cluster Certificate	Das Cluster-Zertifikat wird benötigt, um sich von einer anderen Instanz des Riedel Software Managers (z. B. von einem anderen Computer) mit diesem Cluster zu verbinden.
HTTPS/SSL Certificate	Das HTTPS/SSL-Zertifikat wird zur Verschlüsselung der Verbindung zwischen Ihrem Webbrowser oder anderer Software und dem installierten System verwendet. Sie können das aktuelle Zertifikat von hier oder direkt von Ihrem Webbrowser herunterladen, wenn Sie auf die Weboberfläche des Systems zugreifen. Sie können das Zertifikat auch durch ein von Ihrer Organisation bereitgestelltes Zertifikat ersetzen und importieren.
User Directory Certificate	Bei Verwendung eines Benutzerverzeichnisses, wie z. B. Microsoft Active Directory, werden nur sichere Verbindungen akzeptiert. Wenn der Benutzerverzeichnisdienst ein selbstsigniertes Zertifikat verwendet, geben Sie es hier an, um die Verbindung mit dem Benutzerverzeichnisdienst zuzulassen.

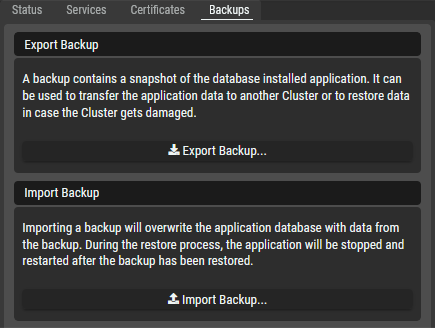

Backups-Tab

Export Backup	Ein Backup enthält einen Snapshot der in der Datenbank installierten Anwendung. Sie kann verwendet werden, um die Anwendungsdaten auf einen anderen Cluster zu übertragen oder um Daten wiederherzustellen, falls der Cluster beschädigt wird.
Import Backup	Beim Importieren einer Sicherung wird die Anwendungsdatenbank mit den Daten aus der Sicherung überschrieben. Während des Wiederherstellungsprozesses wird die Anwendung angehalten und nach der Wiederherstellung der Sicherung neu gestartet.

Siehe auch Kapitel Verwaltung von Sicherungen und Wiederherstellungen.

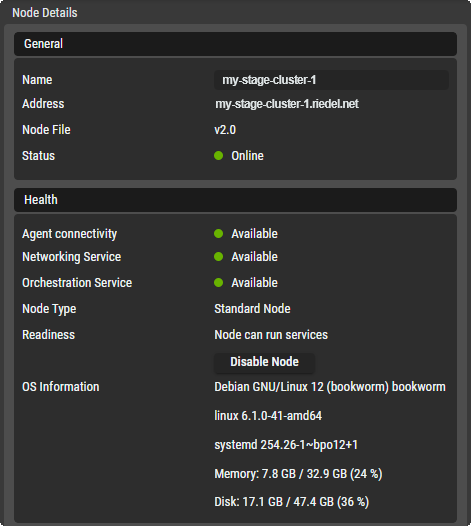

Node Details

Wählen Sie einen Node in der Liste im mittleren Bereich aus, um ihn zu prüfen. Im rechten Bereich werden die Eigenschaften angezeigt.

General	Name	Zeigt den Namen des Nodes an.
	Address	Zeigt den Domänennamen oder die IP-Adresse des Nodes an.
	Node File	Shows the version number of the corresponding Node file.
	Status	Zeigt an, ob der Node derzeit online ( ) oder offline ( ) ist oder ob ein Problem vorliegt ( ). Wenn die Software gerade installiert wird, wechselt das Symbol zwischen Online- und Offline-Status.
Health	Agent Connectivity	Gibt an, ob der Node-Agent auf allen Nodes installiert ist (für die Kommunikation zwischen RSM und dem Cluster).
	Networking Service	Gibt an, ob der Dienst zur Verwaltung der Netzwerk- und Node-Erkennung auf allen Nodes installiert ist.
	Orchestration Service	Gibt an, ob der Dienst, der zur Orchestrierung der Dienste einer Suite-Datei verwendet wird, auf allen Nodes installiert ist.
	Node Type	Zeigt den Node-Typ des Clusters an. Standard Node: Regulärer Cluster-Node, der für hohe Verfügbarkeit sorgt. External Node: Stellt eine Präsenz in separaten Netzwerksegmenten für die Authentifizierung und den Verbindungsaufbau aus externen Netzwerken bereit. (Optional und nur für VSP-Systeme erforderlich, wenn ein Zugriff von externen Netzwerken oder dem Internet auf den VSP benötigt wird.)
	Readiness	Zeigt den allgemeinen Zustand des Nodes an.
	OS Information	Zeigt Details über das Betriebssystem des Nodes und die Nutzung der Hardwareressourcen wie RAM und Festplatte.
Buttons	Cancel	Klicken, um alle vorgenommenen Änderungen zu verwerfen.
Buttons	Save	Klicken, um die vorgenommenen Änderungen zu übernehmen.

Server-Konfigurationen

In diesem Bereich werden alle in der Configurations-Ansicht erstellten Serverkonfigurationen angezeigt. Die hier ausgewählte Serverkonfiguration wird zur Bildung eines Clusters verwendet, den Sie auf der rechten Seite erstellen.

	Setzen Sie einen Filter, um nur Inhalte anzuzeigen, deren Suchtext im Namen gefunden wird.
	Zeigt an, ob die entsprechende Serverkonfiguration gültig ( ) oder unvollständig ( ) ist.
Name	Name der Serverkonfiguration.
Install Configuration on selected Cluster	Klicken, um die ausgewählte Serverkonfiguration auf dem ausgewählten Cluster-Setup zu installieren.

Installieren einer Serverkonfiguration auf einem Cluster-Setup

Nachdem Sie das Cluster-Setup erstellt haben, überprüfen Sie, ob das Setup in Ordnung ist, indem Sie die Indikatoren neben den Namen der Cluster und Nodes überprüfen.

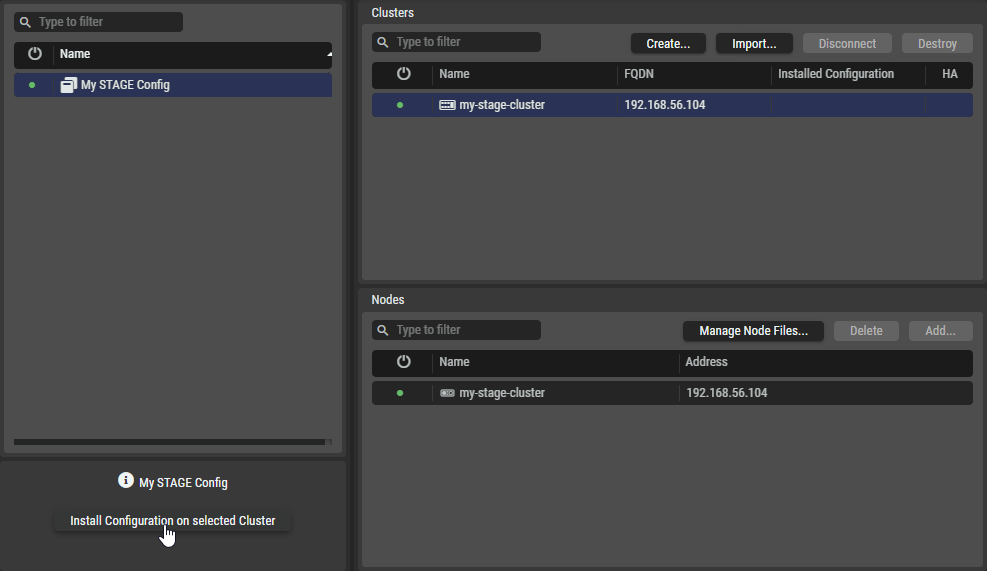

Wenn alle Anzeigen grün leuchten, wählen Sie auf der linken Seite eine Serverkonfiguration und in der Mitte einen Cluster aus und klicken Sie unten links auf Install Configuration on selected Cluster.
Die Lizenzvereinbarung der Anwendung, die Sie installieren, wird angezeigt.
Akzeptieren Sie die Bedingungen, indem Sie das Kontrollkästchen markieren. Klicken Sie auf Install, um die Installation zu starten.

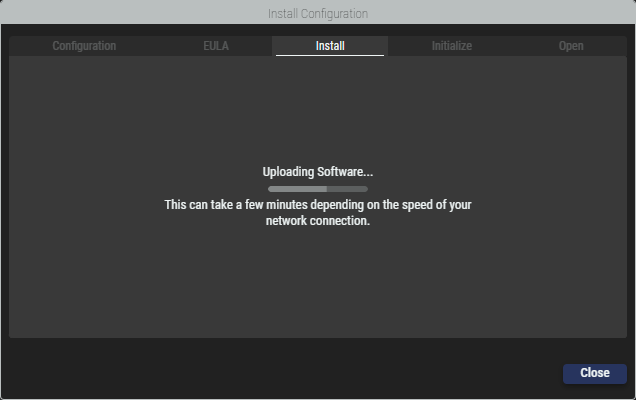

Der Riedel Software Manager installiert nun die ausgewählte Konfiguration auf dem ausgewählten Cluster. Dieser Vorgang kann einige Minuten dauern, abhängig von der Geschwindigkeit Ihrer Netzwerkverbindung.

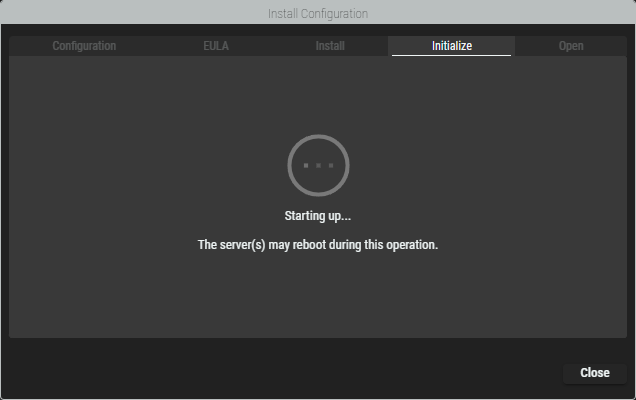

Sobald die Installation abgeschlossen ist, werden die Server gestartet.

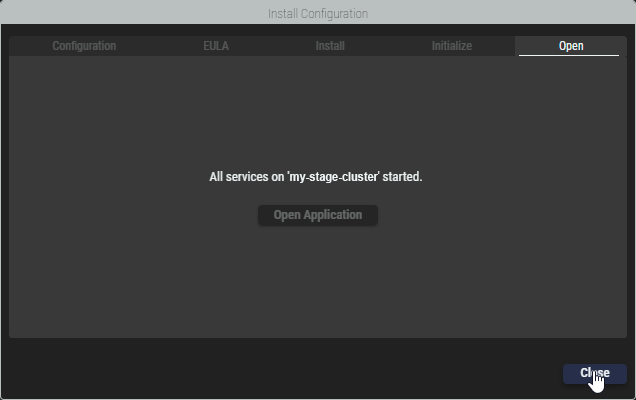

Nachdem alle Dienste gestartet wurden, klicken Sie auf Close, um den Assistenten zu beenden.

Nach Abschluss der Installation können Sie die Webschnittstelle der Anwendung öffnen oder den Assistenten schließen.
