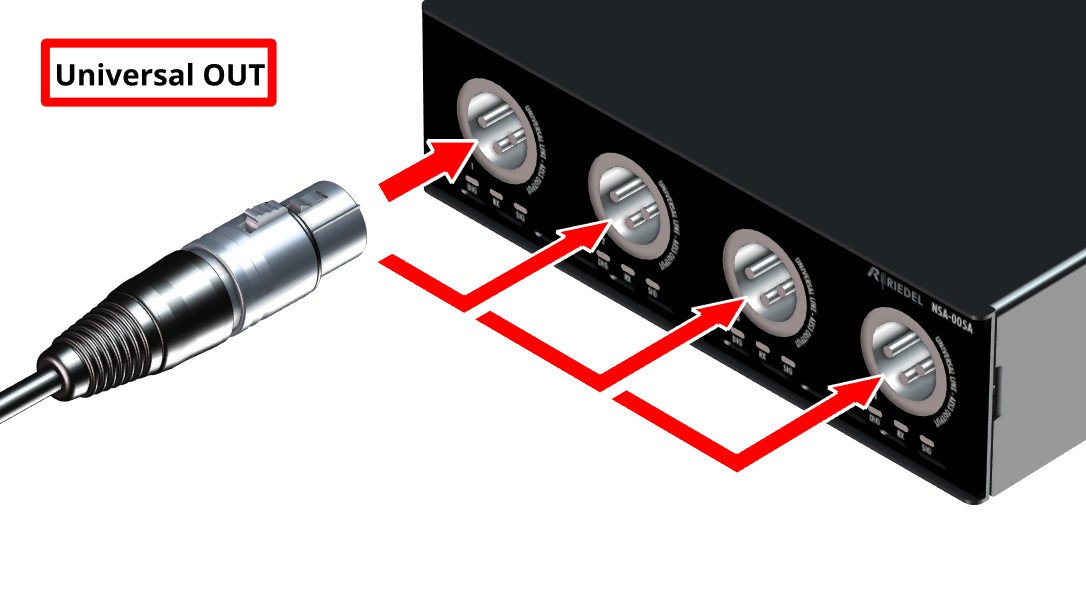

Audio-Verbindung
-
Verbinden Sie Ihre analogen und/oder digitalen Ausgänge mit den Universal Out-Schnittstellen.

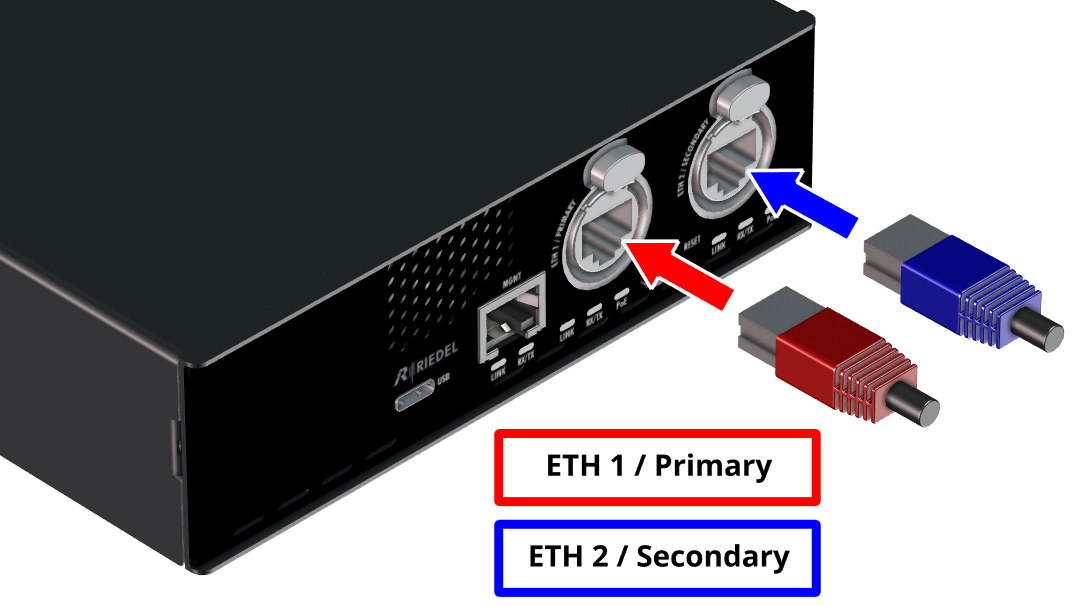

AES67-Netzwerk-Verbindung
-
Verbinden Sie den primären Mediennetzwerk-Port (ETH 1 / Primary) mit Ihrem AES67-Netzwerk.
-
Für einen redundanten Betrieb verbinden Sie auch den sekundären Mediennetzwerk-Port (ETH 2 / Secondary) mit Ihrem AES67-Netzwerk.
Spannungsversorgung
Der NSA-005A wird ausschließlich über PoE (IEEE 802.3bt) über die primären und sekundären Mediennetzwerk-Anschlüsse mit Strom versorgt.
Die Stromversorgung des Gerätes ist redundant ausgelegt und schaltet unterbrechungsfrei um, sobald eine der Stromquellen nicht mehr zur Verfügung steht. Die primäre Verbindung hat Vorrang vor der sekundären Verbindung. Das NSA-005A PoE-Gerät unterstützt MPS (Maintain Power Signature), um zu verhindern, dass der redundante PoE-Anschluss (im Idle-Modus) vom PoE-Switch abgeschaltet wird.
Der PoE-Status kann über das Webinterface überprüft werden.
-
Zur Redundanz werden beide Netzwerkanschlüsse an zwei separate PoE-Switche angeschlossen.
-
Zur vollständigen Abschaltung des Gerätes sind beide Ethernetkabel zu entfernen.
