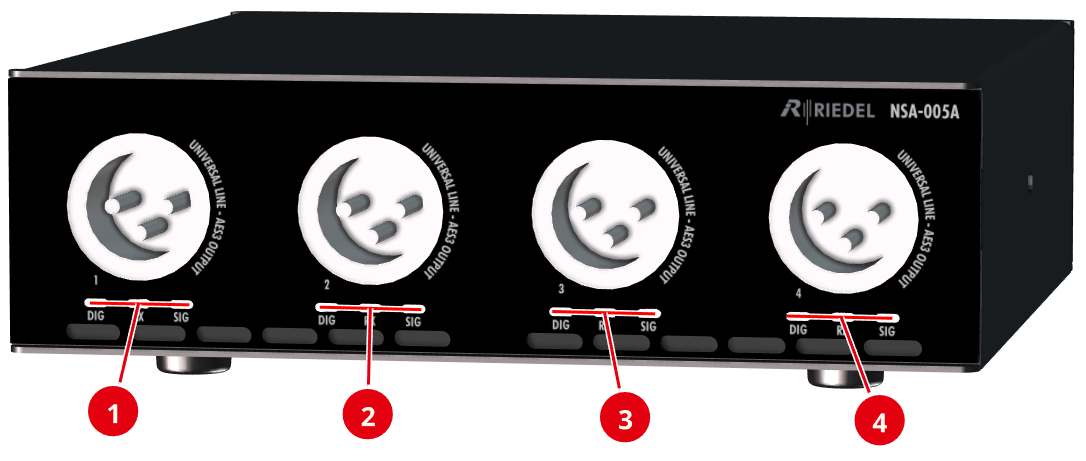

Frontansicht
|
|
DIG |
aus |
Die Betriebsart des Ausgangs ist auf Analog eingestellt. |
|
grün |
Die Betriebsart des Ausgangs ist auf Digital eingestellt. |
||
|
|
RX |
aus |
Der Ausgangskanal 1/2 empfängt kein Audiosignal von einem AES67-Stream. |
|
magenta |
Der Ausgangskanal 1/2 empfängt Audio von einem AES67-Stream. |
||
|
|
SIG |
aus |
Audio-Pegel < -60 dBFs |
|
grün |
Audio-Pegel ≥ -60 dBFs |
||
|
gelb |
Audio-Pegel ≥ -20 dBFs |
||
|
rot |
Audio-Pegel ≥ -1 dBFs |
Alle LEDs auf der Vorderseite blinken, wenn die Lokalisierungsfunktion des Geräts aktiv ist. Dies kann sowohl über die Find-Taste am Gerät als auch über das Webinterface ausgelöst werden.

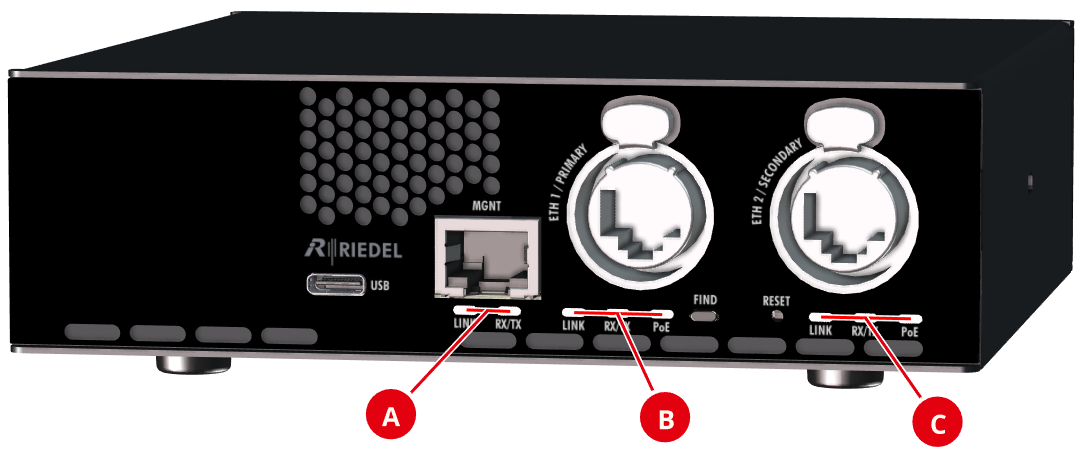

Rückansicht
Die Rückseite der Geräte NSA-004A und NSA-005A ist identisch.
|
|
LINK |
aus |
Das Netzwerk ist nicht verbunden. |
|
grün |
Das Netzwerk ist verbunden. |
||
|
|
RX / TX |
aus |
Keine Ethernet-Aktivität. |
|
grün |
Ethernet-Aktivität. |
||
|
|
PoE |
aus |
PoE-Power ist nicht verfügbar. |
|
grün |
PoE-Power ist verfügbar. |
Der USB-Audio-Status ist nur im Webinterface sichtbar. Am Gerät befinden sich keine LEDs für diese Schnittstelle. Der Audiostatus zeigt den aktuellen Eingangs-/Ausgangspegel entsprechend der SIG-Schnittstelle an.
