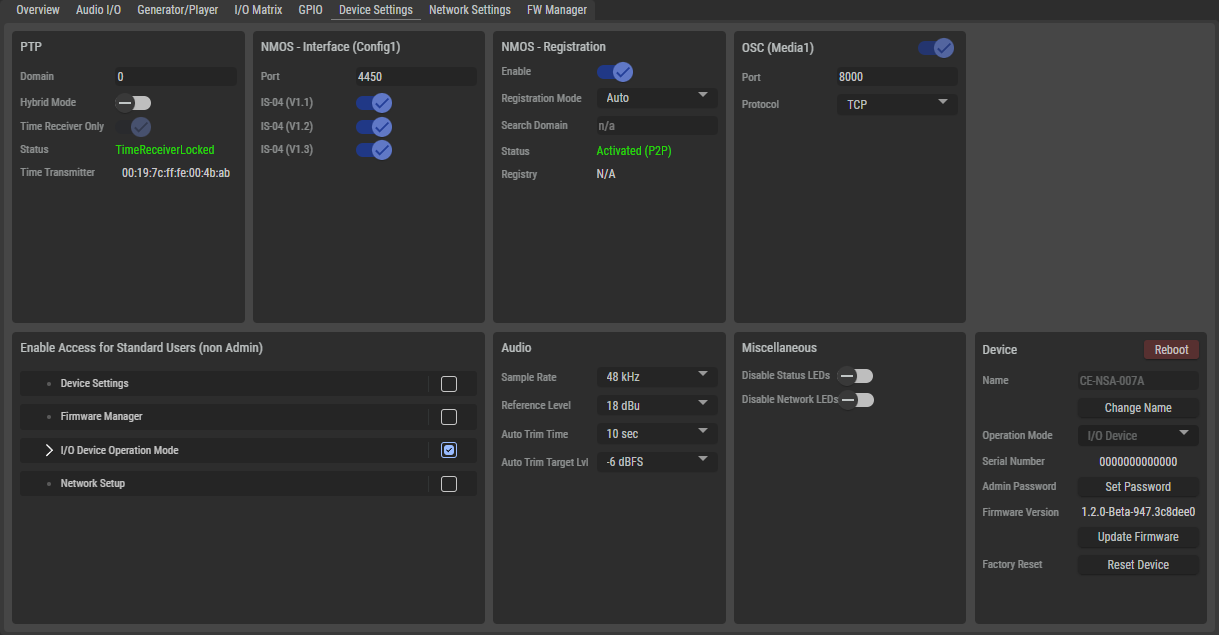

Device Settings

Domain

Stellen Sie dieselbe Domänennummer für den im Netzwerk vorhandene PTP-Takt ein. Zulässige Werte liegen zwischen 0 und 127, wobei der Standardwert 0 ist.

Hybrid Mode

Legen Sie den PTP-Netzwerk-Paketübertragungsmodus fest.
Inaktiv: Alle Nachrichten werden über Multicast-Nachrichten zwischen dem Gerät und dem TimeTransmitter gesendet und empfangen.
Aktiv: Nachrichten von den Geräten werden über Unicast-Nachrichten an den Grandmaster gesendet und der Grandmaster veröffentlicht die Nachrichten über Multicast.

Time Receiver only

Erzwingt einen externen Grandmaster zu verwenden.

Status

Zeigt den aktuellen PTP-Status an. TimeReceiverLocked, TimeRecieverUnlocked, TimeTransmitter

TimeTransmitter

Zeigt die ID des aktuellen "PTP Grand Master" an, mit dem die NSA synchronisiert ist.

Port

Feld zur Konfiguration des Ports, an dem der NSA die NMOS-Nachrichten erwartet. Der Standardwert ist 4450.

IS-04 (V1.x)

Feld zur Konfiguration der IS-04-Version, in der die NMOS-Nachrichten an dem NSA erwartet werden.

Enable

Schalter zum Aktivieren oder Deaktivieren der NMOS-Registrierung.

Registration Mode

Mit dieser Auswahl wird festgelegt, ob die NMOS-Registrierung in diesem Abschnitt manuell eingerichtet werden soll oder ob sie automatisch über einen Registrierungsserver konfiguriert werden soll.

Search Domain

Wenn der Registration Mode auf Auto gesetzt ist:
Feld zur Eingabe der Domain-Adresse des Registrierungsservers.

IP-Address

Wenn der Registration Mode auf Manual gesetzt ist:
Feld zur Konfiguration der IP-Adresse, über die die NSA auf die NMOS-Registrierungsdatenbank zugreift.

Port

Wenn der Registration Mode auf Manual gesetzt ist:
Feld zur Konfiguration des Ports, über den die NSA auf die NMOS-Registrierung zugreift. Der Standardwert ist 4450.

NMOS Version

Wenn der Registration Mode auf Manual gesetzt ist:
Feld zur Konfiguration der IS-04-Version, mit der die NSA auf das NOMOS-Register zugreift. Die Standardauswahl ist V1.3.

Status

Zeigt den aktuellen Status der NMOS-Registrierung an.

Registry

Zeigt die aktuell gültige Einstellung an. [IP-Adresse:Port]

Port

Feld zur Konfiguration des Ports, über den die NSA auf den Open Sound Controller zugreift. Der Standardwert ist 8000.

Protocol

Feld zur Konfiguration des Übertragungsmodus, den der NSA für die Kommunikation mit dem Open Sound Controller verwendet.
(TCP, UDP, TCP & UDP)

Wenn "UDP" oder "TCP & UDP" ausgewählt ist, kann die Option "Multicast verwenden" (Use Multicast) aktiviert werden.
Der Standardwert ist "UDP".

Sample Rate

Auswahl der Sample-Rate (44.1, 48, 96 kHz, nicht verfügbar beim NSA-010C). Eine Änderung erfordert einen Neustart des Gerätes.

Reference Level^*4-8A

Auswahl des analogen Referenzpegels des Geräts.
(12, 15, 18, 22, 24 dBu)

Auto Trim Time^{*4A, 6-8A}

Die Zeit, in der die Trimmautomatik das Eingangssignal misst, um den automatisch eingestellten Zieltrimmpegel zu bestimmen.
(3 ... 30 seconds)

Auto Trim Target Lvl^{*4A, 6-8A}

Zielpegel, der von der Auto-Trim-Funktion nach der automatischen Anpassung der Trimmverstärkung nach der Messung erreicht werden soll. (-24 ... 0 dBFS in halben dB-Schritten)

Beispiel: Der Spitzenpegel, der während der Auto-Trim-Funktion gemessen wurde, betrug -40 dBFS, das Auto-Trim-Ziel ist auf -10 dBFS eingestellt, so dass die Auto-Trim-Funktion die Trimm-Verstärkung direkt nach der Messperiode um 30 dB anheben wird.

^*4-8A nur beim NSA-004A, NSA-005A, NSA-006A, NSA-007A, NSA-008A
^{*4A, 6-8A} nur beim NSA-004A, NSA-006A, NSA-007A, NSA-008A

Disable
Status LEDs

Wenn diese Option aktiviert ist, werden alle Status-LEDs des Geräts außer den Netzwerk-LEDs (MGNT, ETH 1 und ETH 2) ausgeschaltet.

Disable
Network LEDs

Wenn diese Option aktiviert ist, werden die Netzwerk-LEDs (MGNT, ETH 1 und ETH 2) auf der Rückseite des Geräts ausgeschaltet.

Reboot

Klicken, um das Gerät nach Bestätigung des Popups neu zu starten.

Name

Zeigt den Namen des Gerätes an.

Change Name

Klicken, um den Namen des Gerätes zu ändern.
Eine Änderung erfordert einen Neustart des Gerätes.

Operation Mode

Das Gerät funktioniert als einfaches I/O-Gerät. Für die Zukunft sind weitere Betriebsmodi geplant.

Serial Number

Zeigt die Seriennummer des Gerätes an.

Admin Password

Klicken, um das Administrator-Passwort des Gerätes einzugeben oder zu ändern. Wenn bereits ein Passwort existiert, wird die Schaltfläche in "Change Password" umbenannt.

Firmware Version

Zeigt die aktuelle Firmware-Version des Gerätes an.

Update Firmware

Klicken, um die Firmware ('.rfp'-Datei) des Gerätes zu aktualisieren.
Dadurch wird zum Tab FW Manager gewechselt.

Factory Reset

Klicken, um das Gerät auf Werkseinstellung zurückzusetzen.
