GPIO

Dieser Tab ist nicht beim NSA-004A und NSA-005A vorhanden.

Auf diesem Tab können die Funktionen der GPI-Eingänge und GPO-Ausgänge festgelegt und getestet werden. Je nach NSA-Typ ist eine unterschiedliche Anzahl von Ein-/Ausgängen vorhanden.


NSA-003A

NSA-006A

NSA-007A

NSA-008A

NSA-010C

GPInputs / GPOutputs

3 / 3

3 / 3

3 / 3

6 / 6

16 / 16

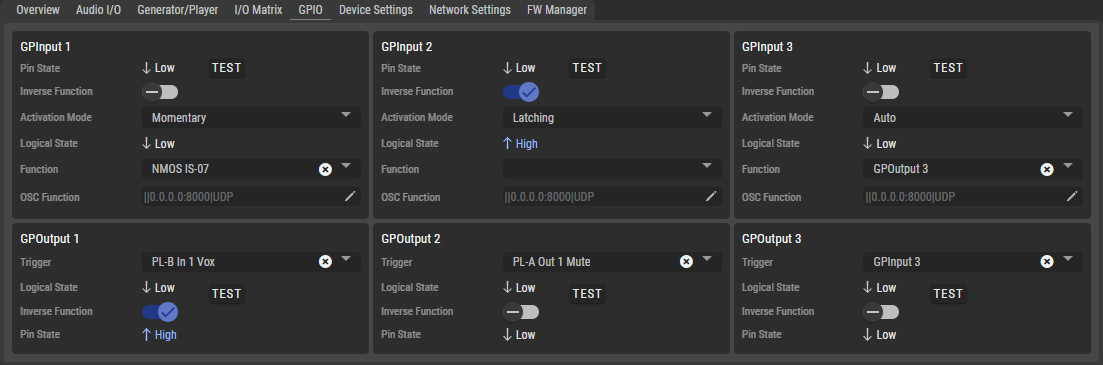

Webinterface - Tab 'GPIO' (z. B. NSA-003A)

Mit der View-Auswahl unten rechts im Webinterface kann eingestellt werden, ob GPIs und GPOs (All), nur GPIs (GPInputs) oder nur GPOs (GPOutputs) angezeigt werden.

GPInput 1...x

Pin State

Zeigt den physikalischen Zustand des Eingangspins an: Low (0/aus) oder High (1/an).

TEST

Der Zustand wird testweise invertiert, solange die Taste gedrückt wird. Dies ist nützlich, wenn die externe GPI-Verkabelung noch nicht installiert wurde, die Funktionen OSC und NMOS-IS-07 jedoch getestet werden müssen.

Inverse Function

Wenn aktiviert, wird die konfigurierte Funktion des Eingangs invertiert ausgelöst.

Activation Mode

Definiert, ob das Schalten einrastend (Latching), nicht einrastend (Momentary) oder automatisch bestimmt wird (kurzes Signal: Latching, langes Signal: Momentary).

Logical State

Zeigt den logischen Zustand des Eingangs, der die konfigurierten Funktion auslöst.

Function

Die ausgewählte Funktion wird aktiviert, wenn der logische Zustand High (1/an) ist.

NMOS IS-07

Sendet ein NMOS IS-07 für den High-/Low-Zustand.

OSC Neu_1-2-20260623-092947.png

Sendet die angegebenen Parameter an einen Open Sound Controller für den High/Low-Zustand.

GPOutput 1 ... x

Schaltet den Ausgangszustand in Abhängigkeit vom gewählten Eingangszustand.

<Channel> Mute

Der GPI schaltet den <Kanal> stumm.
Verfügbare Kanäle zum Schalten:

  • Partyline A/B In (1, 2)*3A

  • Partyline A/B Out (1, 2)*3A

  • Analog Out n*6-8A

  • Digital Out n (L, R)*6-8A

  • Analog In n TRIM & TRNS*6-8A

  • Digital In n (L, R)*6-8A

  • USB In (L, R)*3A, 6-8A

  • USB Out (L, R)*3A, 6-8A

<Channel> Call*3A

Der GPI signalisiert einen Call am Eingang des <Kanal>. Verfügbare Kanäle zum Schalten:

  • Partyline A

  • Partyline B

<Channel> MicKill*3A

Der GPI schaltet das Mikrofon des <Kanal> stumm. Verfügbare Kanäle zum Schalten:

  • Partyline A

  • Partyline B

OSC Function Neu_1-2-20260623-092947.png

Legt die OSC-Parameter fest, die bei einem High-/Low-Zustand an andere OSC-kompatible Geräte übertragen werden sollen, sowie die IP-Adresse, den Port und den Transportmodus des Zielgeräts.
Weitere Informationen finden Sie in Kapitel Open Sound Control.

*3A nur beim NSA-003A

*6-8A nur beim NSA-006A, NSA-007A, NSA-008A

GPOutput 1...3

Trigger

Auswahl der Funktion, die den Zustand des Ausgangspins schalten soll.

NMOS IS-07

Empfängt ein NMOS IS-07 für den High-/Low-Zustand.

OSC Neu_1-2.png

Schaltet den Ausgangszustand in Abhängigkeit vom empfangenen Open-Sound-Controller-Parameter für den High-/Low-Zustand um. Weitere Informationen finden Sie in Kapitel Open Sound Control.

GPInput 1 ... x

Schaltet den Ausgangszustand in Abhängigkeit vom gewählten Eingangszustand.

<Channel> Mute

Der GPO wird durch die Mute-Funktion des <Kanals> geschaltet. Verfügbare Kanäle zum Schalten:

  • Partyline A/B In (1, 2)*3A

  • Partyline A/B Out (1, 2)*3A

  • Analog Out n*6-8A

  • Digital Out n (L, R)*6-8A

  • Analog In n TRIM & TRNS*6-8A

  • Digital In n (L, R)*6-8A

  • USB In (L, R)*3A, 6-8A

  • USB Out (L, R)*3A, 6-8A

<Channel> Vox

Der GPO wird durch die Vox-Funktion des <Kanals> geschaltet. Verfügbare Kanäle zum Schalten:

  • Partyline A/B In (1, 2)*3A

  • Partyline A/B Out (1, 2)*3A

  • Analog Out n*6-8A

  • Digital Out n (L, R)*6-8A

  • Analog In n TRIM & TRNS*6-8A

  • Digital In n (L, R)*6-8A

  • USB In (L, R)*3A, 6-8A

  • USB Out (L, R)*3A, 6-8A

<Channel> Call*3A

Der GPO wird durch die Call-Funktion des <Kanal> geschaltet. Verfügbare Kanäle zum Schalten:

  • Partyline A In (1, 2)

  • Partyline B In (1, 2)

<Channel> MicKill*3A

Der GPO wird durch die MicKill-Funktion des <Kanal> geschaltet. Verfügbare Kanäle zum Schalten:

  • Partyline A In (1, 2)

  • Partyline B In (1, 2)

Logical State

Zeigt den logischen Zustand der konfigurierten Funktion des Ausgangs.

Inverse Function

Wenn aktiviert, wird die konfigurierte Funktion des Ausgangs invertiert ausgelöst.

Pin State

Zeigt den physikalischen Zustand des Ausgangs-Pins an: Low (0/aus) oder High (1/an).

TEST

Der Zustand wird testweise invertiert, solange die Taste gedrückt wird. Dies ist nützlich, wenn die externe GPO-Verkabelung noch nicht installiert wurde, die OSC- und NMOS-IS-07-Funktionen jedoch getestet werden müssen.

*3A nur beim NSA-003A

*6-8A nur beim NSA-006A, NSA-007A, NSA-008A
