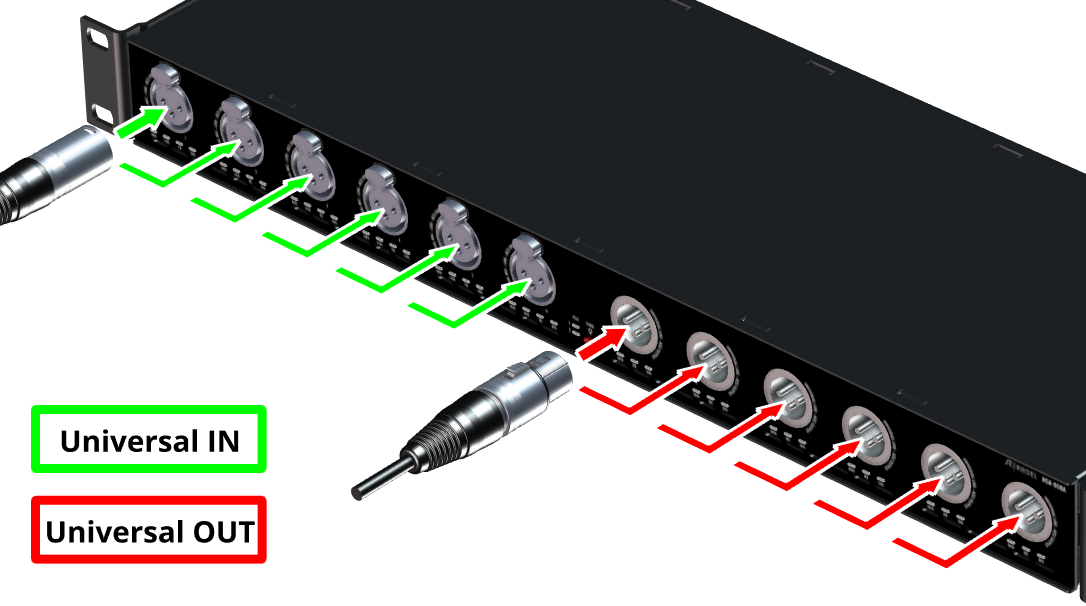

Audio-Verbindung
-
Verbinden Sie Ihre analogen und/oder digitalen Ein- und Ausgänge mit den Universal In/Out-Schnittstellen.

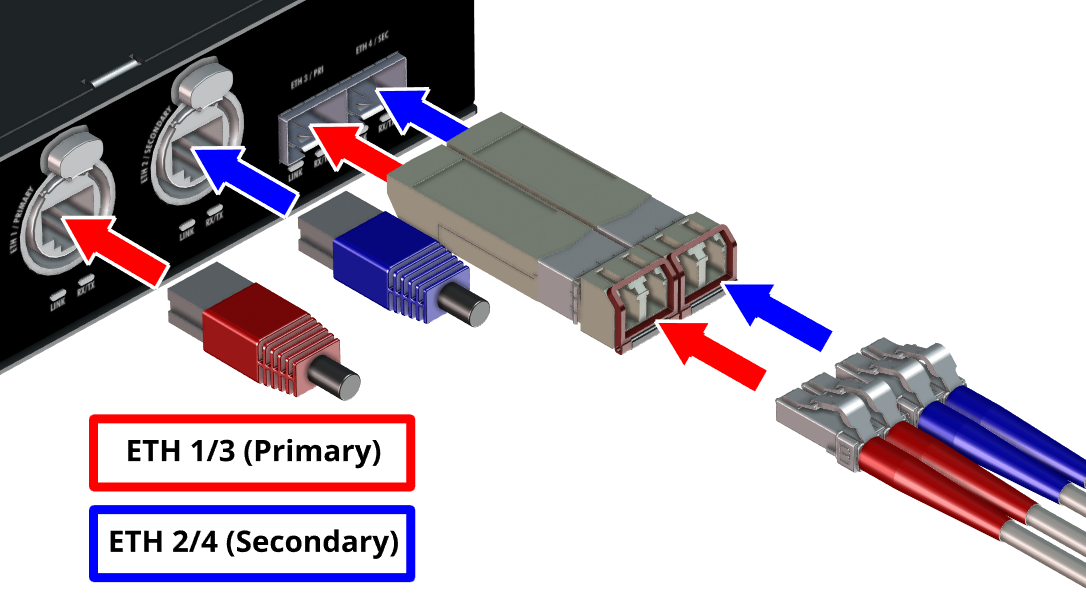

AES67-Netzwerk-Verbindung
-
Verbinden Sie den primären Mediennetzwerk-Port (ETH 1 oder 3 Primary) mit Ihrem AES67-Netzwerk.
-
Für einen redundanten Betrieb verbinden Sie auch den sekundären Mediennetzwerk-Port (ETH 2 oder 4 Secondary) mit Ihrem AES67-Netzwerk.
Es kann entweder der RJ45-Anschluss oder der SFP-Anschluss an der primären und sekundären Mediennetzwerkverbindung verwendet werden.

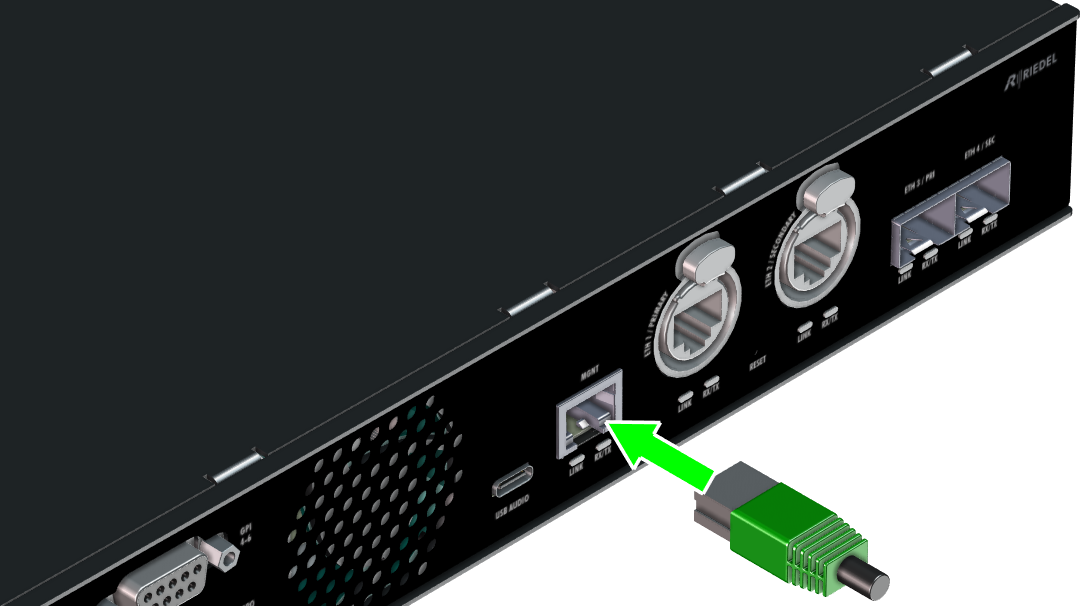

Management-Netzwerk-Verbindung
-
Das Management-Netzwerk kann isoliert vom AES67-Netzwerk betrieben werden (Out-of-Band-Steuerung), indem es mit dem MGNT-Port verbunden wird und der MGNT-Port für die WebUI in den Network Settings aktiviert wird.

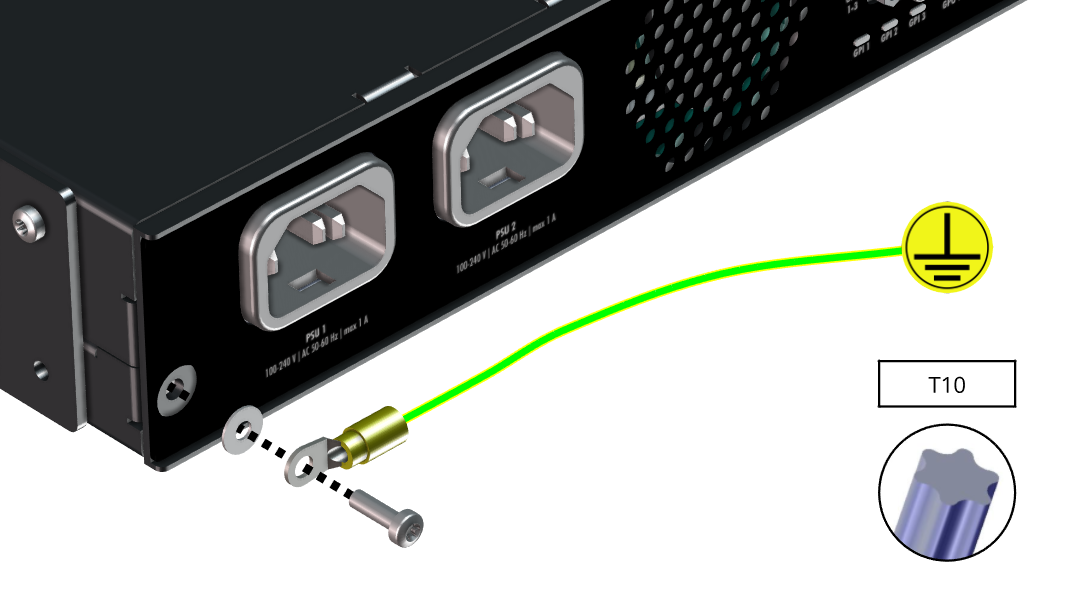

Erdung des Gehäuses
Eine Schraube an einem Audiogerät, die zum Anschluss an eine Erdungsschiene dient, fungiert als spezieller Gehäuseerdungspunkt. Sie ermöglicht es, ein Kabel vom Metallgehäuse des Geräts an eine gemeinsame Erdungsschiene anzuschließen, die auch von anderen Geräten genutzt wird. Dies trägt dazu bei, das Erdpotential zwischen den Geräten auszugleichen und Brummgeräusche sowie Erdschleifenrauschen zu reduzieren.
-
Die Schraube M3 x 10 mm darf nicht durch Schrauben anderer Länge ersetzt werden.
Die Verwendung einer längeren Schraube könnte die elektrische Sicherheit beeinträchtigen. -
Verwenden Sie ein geeignetes grün-gelbes Anschlusskabel mit einem Querschnitt von mehr als 0,75 mm² (AWG 18) und einer passenden Ringkabelschuh.

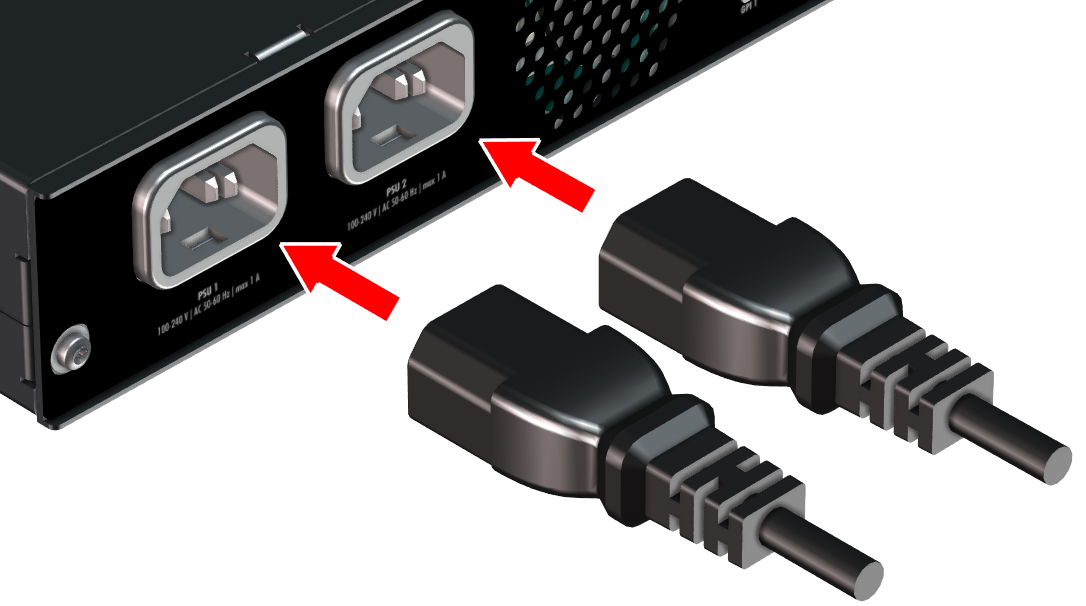

Spannungsversorgung
Der NSA-008A wird ausschließlich über das Stromnetz (IEC) mit Strom versorgt.
Die Stromversorgung des Geräts ist redundant ausgelegt und schaltet unterbrechungsfrei um, sobald eine der Stromquellen ausfällt.
Der Netzstatus kann über die Weboberfläche überprüft werden.
-
Aus Gründen der Redundanz sind beide Netzanschlüsse an zwei separate Sicherungskreise anzuschließen.
-
Um das Gerät vollständig auszuschalten, ziehen Sie beide Netzkabel ab.
