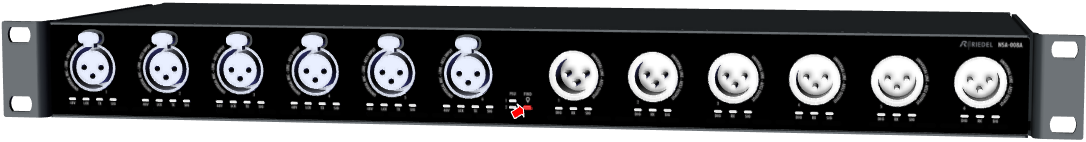

Frontansicht
Find-Taste
Die Taste in der Mitte des Geräts zwischen den Ein- und Ausgängen wird zur Lokalisierung des Geräts verwendet.
-
Wird die Taste gedrückt, beginnen alle Status-LEDs an der Vorderseite, sowie die GPIO-Status-LEDs auf der Rückseite des Geräts zu blinken.
-
In der Weboberfläche des Gerätes leuchtet / blinkt das Lokalisierungssymbol
-
Die Lokalisierung ist so lange aktiv, bis die Taste ein zweites Mal gedrückt oder das Lokalisierungssymbol in der Weboberfläche angeklickt wird.

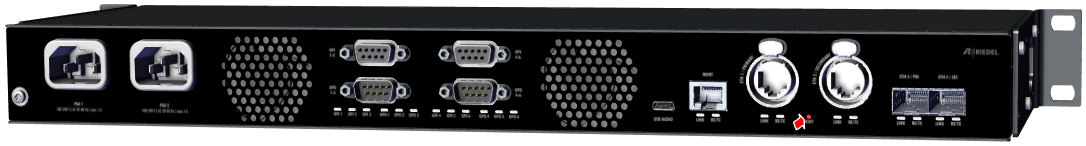

Rückansicht
Reset-Taste
Der rechte Taster (Stiftloch) zwischen den EtherCON-Anschlüssen dient zum Wiederherstellen der Werkseinstellungen (z. B. mit einer Büroklammer).
Durch 2 Sekunden langes Drücken des Reset-Tasters wird das Gerät auf die Werkseinstellungen zurückgesetzt. Das Gerät quittiert den Reset durch Blinken der "Link"-LEDs (3× Ein/Aus-Zyklen).
