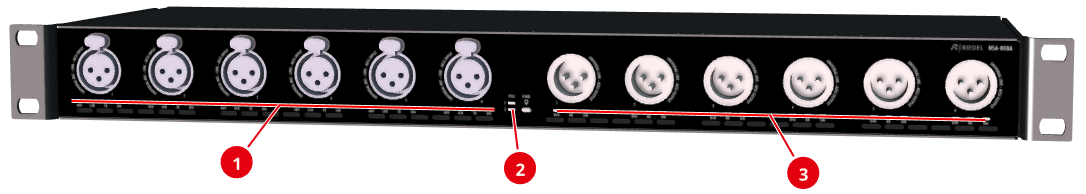

Frontansicht

48V	aus	Die 48V-Phantomspeisung ist deaktiviert.
	rot	Die 48V-Phantomspeisung ist aktiv.
	rot blitzend	Die 48-V-Phantomspeisung ist auf Auto geschaltet und es ist kein Mikrofon erkannt, das Phantomspeisung benötigt..
LCK	aus	Kein gültiges AES3-Signal erkannt.
	gelb	Locked, aber nicht auf den PTP-Takt synchronisiert (nur wenn SRC-OFF).
	grün	Locked, und auf das AES3-Eingangssignal synchronisiert.
TX	aus	Das Eingangssignal ist nicht Teil eines AES67-Streams. (Die Verbindung ist unterbrochen und/oder der Stream ist nicht konfiguriert).
TX	magenta	Das Eingangssignal ist Teil von mindestens einem AES67-Stream, der vom Gerät gesendet wird.
SIG	aus	Audio-Pegel< -60 dBFs
	grün	Audio-Pegel≥ -60 dBFs
	gelb	Audio-Pegel≥ -20 dBFs
	rot	Audio-Pegel≥ -1 dBFs
PSU 1/2	aus	Die Netzstromversorgung (1/2) ist nicht angeschlossen.
PSU 1/2	grün	Die Netzstromversorgung (1/2) ist angeschlossen.
SIG	aus	Audio-Pegel< -60 dBFs
	grün	Audio-Pegel≥ -60 dBFs
	gelb	Audio-Pegel≥ -20 dBFs
	rot	Audio-Pegel≥ -1 dBFs
DIG	aus	Die Betriebsart des Ausgangs ist auf Analog eingestellt.
DIG	grün	Die Betriebsart des Ausgangs ist auf Digital eingestellt.
RX	aus	Der Ausgangskanal 1/2 empfängt kein Audiosignal von einem AES67-Stream.
RX	magenta	Der Ausgangskanal 1/2 empfängt Audio von einem AES67-Stream.

Alle LEDs auf der Vorderseite blinken, wenn die Lokalisierungsfunktion des Geräts aktiv ist. Dies kann sowohl über die Find-Taste am Gerät als auch über das Webinterface ausgelöst werden.

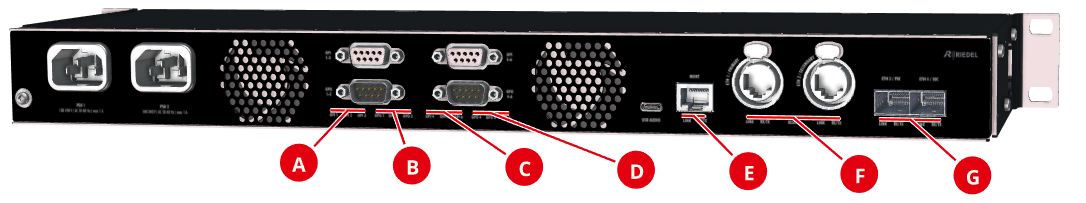

Rückansicht

In 1/2/3	aus	Der Zustand des GPI-Eingangspins ist "Low" (↓).
	grün	Der Zustand des GPI-Eingangspins ist "High" (↑).
Out 1/2/3	aus	Der Zustand des GPO-Ausgangspins ist "Low" (↓).
	gelb	Der Zustand des GPO-Ausgangspins ist "High" (↑).
LINK	aus	Das Netzwerk ist nicht verbunden.
	grün	Das Netzwerk ist verbunden.
RX/TX	aus	Keine Ethernet-Aktivität.
	grün	Ethernet-Aktivität.
