Dieser Tab ist nicht beim NSA-010C vorhanden.

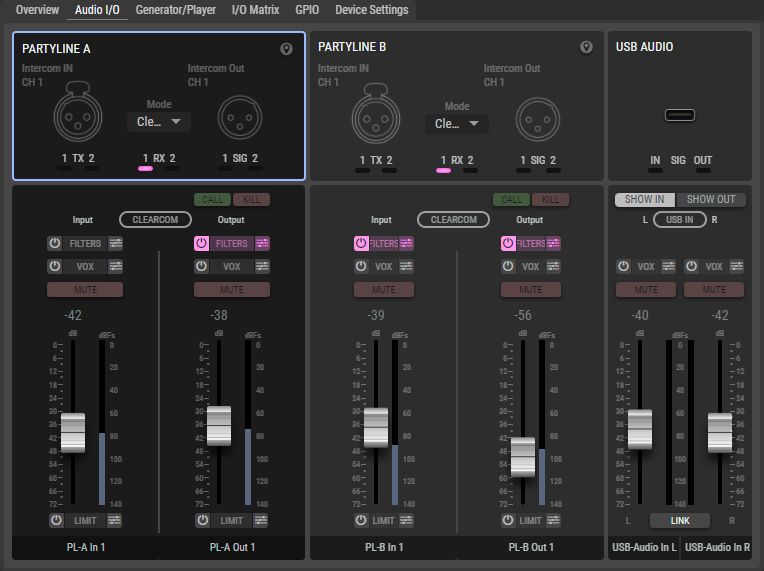

Im oberen Bereich werden die vorhandenen Anschluss-Illustrationen angezeigt, wie sie auch im Tab Overview angezeigt werden. Zusätzlich können die Audio-Schnittstellen konfiguriert und bedient werden.
-
Beim NSA-003A befindet sich im oberen Bereich zwischen den Ein- und Ausgängen die Auswahl des Intercom-Modus der jeweiligen Partyline.
-
Mit der View-Auswahl unten rechts im Webinterface kann eingestellt werden, ob alle Details aller Kanäle (All) oder nur die des ausgewählten Kanals (Selected) angezeigt werden.
Audio-Einstellungen
In the lower section, the levels and functions of the audio interfaces are adjusted.
In total, the following functions are available, which are not available to all interfaces:
-
Call
-
Kill
-
High-pass/low-pass filter
-
VOX
-
Mute
-
Audio Level Fader and Indication
-
Limiter
-
Link
-
Analog/digital/auto switching
-
Mono
-
Phantom power
-
(Auto)Trim
-
Die einstellbaren Audioprozesse (z. B. Vox) können mit dem
-
Die Funktionen ohne einstellbare Parameter (z. B.Mute) werden durch Anklicken aktiviert bzw. deaktiviert.
-
Die Audiopegel können mit den Schiebereglern eingestellt werden.
Anpassen der Filteroptionen
-
Klicken Sie auf das
-
Passen Sie die entsprechenden Parametert des Filters an:
-
über die Tastatur:
-
Klicken Sie auf den Wert.
-
Geben Sie über ihre Tastatur einen Wert ein.
-
Bestätigen Sie Ihre Eingabe mit der Eingabe-Taste.
-
-
über die Maus:
-
Klicken Sie auf einen Wert und halten Sie die Maustaste gedrückt.
-
Bewegen Sie die Maus nach rechts/links oder oben/unten, um den Wert anzupassen.
-
Lösen Sie die Maustaste, um den Wert zu übernehmen.
-
-
-
Änderungen werden in Echtzeit auf das Audiosignal angewandt.
-
Sind mehrere Filter in einem Audiofilter kombiniert (z. B. HP/LP-Filter), können Sie einzelne Filter über deren
-
Schließen Sie den Audiofilter mit dem
Partyline A/B
Diese Schnittstelle ist nur beim NSA-003A vorhanden.
|
Call |
Sendet ein Rufe in die Partyline. |
|
|
Kill |
Abschaltung eines offenen Mikrofons. |
|
|
Filters |
Separat aktivierbarer Hoch- und Tiefpass-Filter. |
Hochpass: 40 ... 640 Hz
|
|
Vox |
Der akustische Schalter (Vox) kann nur zum Auslösen von GPOs verwendet werden, wenn die einstellbare Schaltschwelle überschritten wird. |
Schaltschwelle: -140 ... 0 dBFS
|
|
Mute |
Schalter zur Stummschaltung des Audiosignals. |
|
|
Fader |
Schieberegler zum Einstellen des Audiopegels. Der aktuelle Pegel wird daneben angezeigt. |
|
|
Limit |
Der Limiter verhindert, dass das Audiosignal einen bestimmten Pegel überschreitet, indem er die Spitzenwerte reduziert. |
Schwellenwert: -80 ... 0 dBFS
|

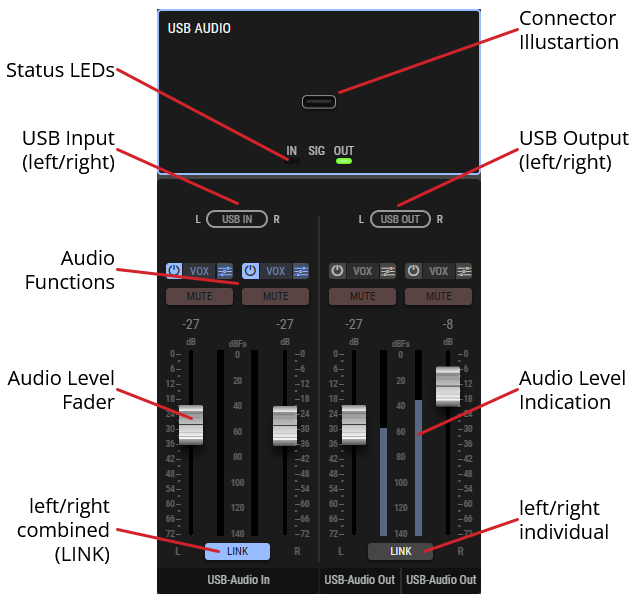

USB-Audio
Diese Schnittstelle ist nicht beim NSA-010C vorhanden.
|
Show In/Out |
Schaltet die Ansicht der USB-Audioschnittstelle zwischen Eingang und Ausgang um. |
|
|
Vox |
Der akustische Schalter (Vox) kann nur zum Auslösen von GPOs verwendet werden, wenn die einstellbare Schaltschwelle überschritten wird. |
Schaltschwelle: -140 ... 0 dBFS
|
|
Mute |
Schalter zur Stummschaltung des Audiosignals. |
|
|
Fader |
Schieberegler zum Einstellen des Audiopegels. Der aktuelle Pegel wird daneben angezeigt. |
|
|
Link |
Kombiniert die Einstellungen des linken und rechten Kanals, so dass die Pegelanpassung und Stummschaltung auf beiden Kanälen erfolgt. Bei der Verknüpfung der Kanäle übernimmt der rechte Kanal immer die Parametereinstellungen des linken Kanals. |
|
Universal Out x
Diese Schnittstelle ist nur beim NSA-005A, NSA-006A und NSA-007A vorhanden.
|
Analog / Digital |
Schaltet die Universal Out x Audioschnittstelle in den Analog bzw. Digital-Modus. |
|
|
Vox |
Der akustische Schalter (Vox) kann nur zum Auslösen von GPOs verwendet werden, wenn die einstellbare Schaltschwelle überschritten wird. |
Schaltschwelle: -140 ... 0 dBFS
|
|
Mute |
Schalter zur Stummschaltung des Audiosignals. |
|
|
Fader |
Schieberegler zum Einstellen des Audiopegels. Der aktuelle Pegel wird daneben angezeigt. |
|
|
Link*D |
Kombiniert die Einstellungen des linken und rechten Kanals, so dass die Pegelanpassung und Stummschaltung auf beiden Kanälen erfolgt. Bei der Verknüpfung der Kanäle übernimmt der rechte Kanal immer die Parametereinstellungen des linken Kanals. |
|
|
*D nur im digitalen Modus |
||
Universal In x
Diese Schnittstelle ist nur beim NSA-004A, NSA-006A und NSA-007A vorhanden.
|
Analog / Auto / Digital |
Schaltet die Universal In x Audioschnittstelle in den Analog bzw. Digital-Modus oder erkennt das angeschlossene Audiosignal automatisch im Auto-Modus. |
|
|
48V /
|
Schaltet die Phantomspannung der Universal In x Audioschnittstelle im analogen Modus ein (48V) bzw. aus (Off). Im Auto-Modus wird die Phantomspannung automatisch eingesschaltet, wenn ein phantomgespeistes Mikrofon erkannt wird. Die automatische Erkennung der Phantomspeisung funktioniert nur zuverlässig bei Mikrofonen, die an den NSA Universal Input angeschlossen sind. Beim Anschluss von Line-Outputs an den NSA Universal Input kommt es mit hoher Wahrscheinlichkeit zu Fehldetektionen und damit zur Aktivierung der Phantomspeisung, was je nach Bauart des Line-Output-Geräts zu dessen Beschädigung führen kann.
|
|
|
Vox |
Der akustische Schalter (Vox) kann nur zum Auslösen von GPOs verwendet werden, wenn die einstellbare Schaltschwelle überschritten wird. |
Pfad: Transparent / Trimmed
|
|
Filter*A |
Aktivierbarer Hochpass-Filter. |
Hochpass: 40 ... 640 Hz |
|
Mute |
Schalter zur Stummschaltung des Audiosignals. |
|
|
Fader |
Schieberegler zum Einstellen des Audiopegels. Der aktuelle Pegel wird daneben angezeigt. |
|
|
Auto Trim*A |
Die Auto-Trim-Funktion analysiert automatisch den höchsten Pegel des Audiosignals innerhalb der definierten Messzeit und passt den Gain-Wert an, um den gewünschten Zielpegel zu erreichen. Pegelabsenkungen werden sofort umgesetzt, die finale Anpassung erfolgt nach Abschluss der Messung. |
Messzeit: 3 ... 30 Sek.
|
|
Limit*A |
Der Limiter verhindert, dass das Audiosignal einen bestimmten Pegel überschreitet, indem er die Spitzenwerte reduziert. Der Limiter in den Universaleingängen wirkt sich nur auf das Signal am „Trimmed Output“ des Eingangs aus. |
Schwellenwert: -80 ... 0 dBFS
|
|
Link*D |
Kombiniert die Einstellungen des linken und rechten Kanals, so dass die Pegelanpassung und Stummschaltung auf beiden Kanälen erfolgt. Bei der Verknüpfung der Kanäle übernimmt der rechte Kanal immer die Parametereinstellungen des linken Kanals. |
|
|
*A nur im analogen Modus
|
||
Headphone
Diese Schnittstelle ist nur beim NSA-006A vorhanden.
|
Mono |
Heruntermischen der Stereoquelle des Kopfhörers auf Mono. |
|
|
Mute |
Schalter zur Stummschaltung des Audiosignals. |
|
|
HP Level |
Drehregler zum Einstellen des Audiopegels. Der aktuelle Pegel wird in der Mitte angezeigt. |
|
|
Limit |
Der Limiter verhindert, dass das Audiosignal einen bestimmten Pegel überschreitet, indem er die Spitzenwerte reduziert. |
Schwellenwert: -80 ... 0 dBFS
|
