GPIO

Dieser Tab ist nicht beim NSA-004A und NSA-005A vorhanden.

Auf diesem Tab können die Funktionen der GPI-Eingänge und GPO-Ausgänge festgelegt und getestet werden. Je nach NSA-Typ ist eine unterschiedliche Anzahl von Ein-/Ausgängen vorhanden.


NSA-003A

NSA-006A

NSA-007A

NSA-010C

GPInputs / GPOutputs

3 / 3

3 / 3

3 / 3

16 / 16

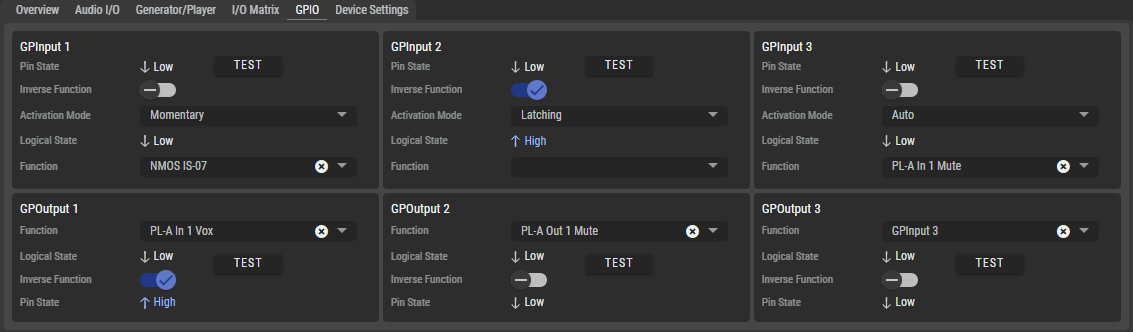

Webinterface - Tab 'GPIO' (z. B. NSA-003A)

Mit der View-Auswahl unten rechts im Webinterface kann eingestellt werden, ob GPIs und GPOs (All), nur GPIs (GPInputs) oder nur GPOs (GPOutputs) angezeigt werden.

GPInput 1...3

Pin State

Zeigt den physikalischen Zustand des Eingangspins an: Low (0/aus) oder High (1/an).

TEST

Der Zustand wird testweise invertiert, solange die Taste gedrückt wird.

Inverse Function

Wenn aktiviert, wird die konfigurierte Funktion des Eingangs invertiert ausgelöst.

Activation Mode

Definiert, ob das Schalten einrastend (Latching), nicht einrastend (Momentary) oder automatisch bestimmt wird (kurzes Signal: Latching, langes Signal: Momentary).

Logical State

Zeigt den logischen Zustand des Eingangs, der die konfigurierten Funktion auslöst.

Function

Die ausgewählte Funktion wird aktiviert, wenn der logische Zustand High (1/an) ist.

NMOS IS-07

Sendet/Empfängt einen NMOS IS-07 für den High/Low-Zustand.

GPOutput 1 ... x

Schaltet den Ausgangszustand in Abhängigkeit vom gewählten Eingangszustand.

<Channel> Mute

Der GPI schaltet den <Kanal> stumm.
Verfügbare Kanäle zum Schalten:

  • Partyline A/B In (1, 2)*3A

  • Partyline A/B Out (1, 2)*3A

  • Analog Out (1, 2)*6-7A

  • Digital Out (1L, 1R, 2L, 2R)*6-7A

  • Analog In TRIM 1 & Analog In TRNS 1*6-7A

  • Digital In 1 (L, R)*6-7A

  • USB In (L, R)

  • USB Out (L, R)

<Channel> Call*3A

Der GPI signalisiert einen Call am Eingang des <Kanal>. Verfügbare Kanäle zum Schalten:

  • Partyline A

  • Partyline B

<Channel> MicKill*3A

Der GPI schaltet das Mikrofon des <Kanal> stumm.
Verfügbare Kanäle zum Schalten:

  • Partyline A

  • Partyline B

*3A nur beim NSA-003A

*6-7A nur beim NSA-006A, NSA-007A

GPOutput 1...3

Trigger

Auswahl der Funktion, die den Zustand des Ausgangspins schalten soll.

NMOS IS-07

Sendet/Empfangt einen NMOS IS-07 für den High/Low-Zustand.

GPInput 1 ... x

Schaltet den Ausgangszustand in Abhängigkeit vom gewählten Eingangszustand.

<Channel> Mute

Der GPO wird durch die Mute-Funktion des <Kanals> geschaltet.
Verfügbare Kanäle zum Schalten:

  • Partyline A/B In (1, 2)*3A

  • Partyline A/B Out (1, 2)*3A

  • Analog Out (1, 2)*6-7A

  • Digital Out (1L, 1R, 2L, 2R)*6-7A

  • Analog In TRIM 1 & Analog In TRNS 1*6-7A

  • Digital In 1 (L, R)*6-7A

  • USB In (L, R)

  • USB Out (L, R)

<Channel> Vox

Der GPO wird durch die Vox-Funktion des <Kanals> geschaltet. Verfügbare Kanäle zum Schalten:

  • Partyline A/B In (1, 2)*3A

  • Partyline A/B Out (1, 2)*3A

  • Analog Out (1, 2)*6-7A

  • Digital Out (1L, 1R, 2L, 2R)*6-7A

  • Analog In TRIM 1 & Analog In TRNS 1*6-7A

  • Digital In 1 (L, R)*6-7A

  • USB In (L, R)

  • USB Out (L, R)

<Channel> Call*3A

Der GPO wird durch die Call-Funktion des <Kanal> geschaltet. Verfügbare Kanäle zum Schalten:

  • Partyline A In (1, 2)

  • Partyline B In (1, 2)

<Channel> MicKill*3A

Der GPO wird durch die MicKill-Funktion des <Kanal> geschaltet.
Verfügbare Kanäle zum Schalten:

  • Partyline A In (1, 2)

  • Partyline B In (1, 2)

Logical State

Zeigt den logischen Zustand der konfigurierten Funktion des Ausgangs.

Inverse Function

Wenn aktiviert, wird die konfigurierte Funktion des Ausgangs invertiert ausgelöst.

Pin State

Zeigt den physikalischen Zustand des Ausgangs-Pins an: Low (0/aus) oder High (1/an).

TEST

Der Zustand wird testweise invertiert, solange die Taste gedrückt wird.

*3A nur beim NSA-003A

*6-7A nur beim NSA-006A, NSA-007A
