STAGE verwendet Dienste, denen zur Laufzeit Ports für Kommunikationskanäle zwischen Servern zugewiesen werden. Sobald ein Port für die Verwendung durch einen Dienst auf einem Server zugewiesen wurde, kann dieser Port nicht mehr von einem anderen Dienst für die Kommunikation mit diesem Server verwendet werden.
Der Riedel Software Manager hat spezifische Anforderungen an die Ports, die während der Softwareverteilung, -installation und -wartung geöffnet sein müssen. Siehe Kapitel Bereitstellungs-Ports des Riedel Software Managers.
Typische Netzwerkarchitektur mit einem virtuellen SmartPanel, das mit dem World Wide Web verbunden ist
Die folgenden Netzwerkdiagramme zeigen die Verwendung von Geräten und Ports im gesamten Netzwerk auf Systemebene, wenn ein Virtual SmartPanel außerhalb des Unternehmens verwendet wird, einschließlich der normalerweise erforderlichen Firewalls. In diesem Szenario verwendet das Virtual SmartPanel ein Mobiltelefon-Datennetz, um über das World Wide Web mit STAGE zu kommunizieren. Ihre tatsächliche Netzwerkarchitektur wird in der Praxis variieren.
Weitere Informationen zu TURN- und STUN-Servern finden Sie im Kapitel Riedel STAGE™ & Virtual SmartPanel® - STUN und TURN Implementation. Genauere Details zur Netzwerkarchitektur finden Sie im Kapitel Netzwerk-Architektur.

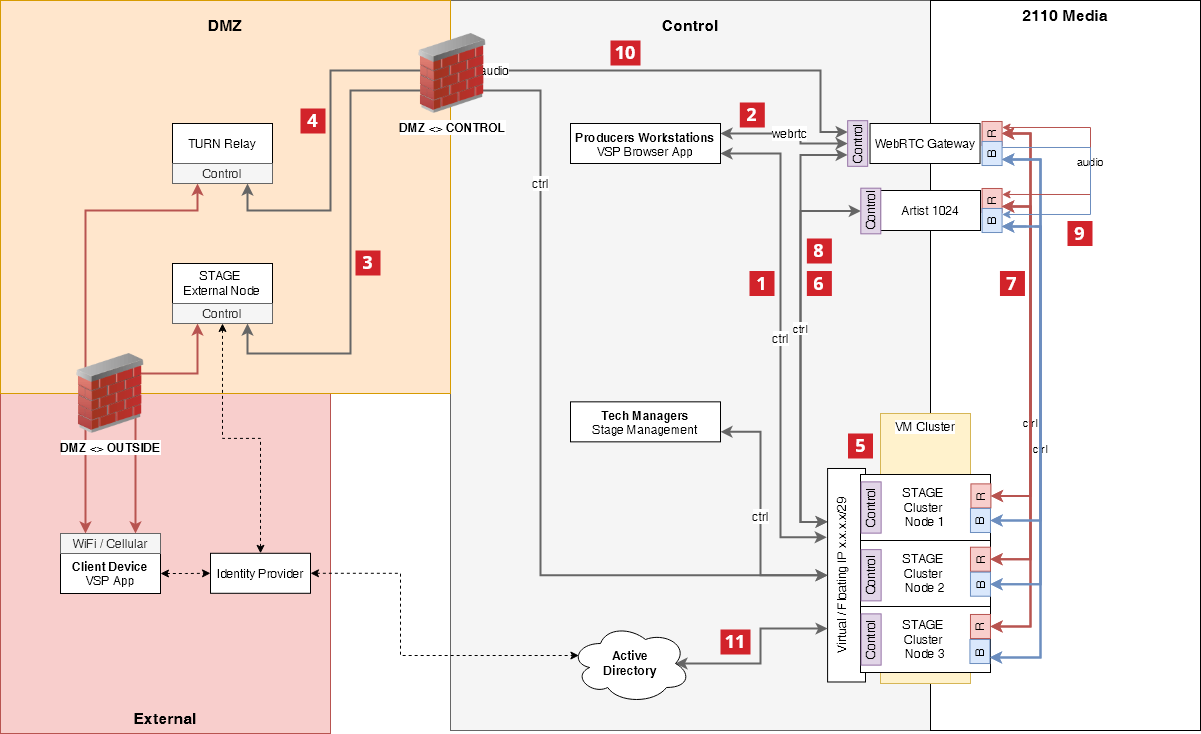

Mit TURN-Servern
Failed to load the diagram preview image.
Authentication Required
Page ID: 895126042
Mit STUN-Servern
Failed to load the diagram preview image.
Authentication Required
Page ID: 895126042
Zugang für Endbenutzer
Zugang zum Internen Control-Netzwerk
Endbenutzer-Browser/Mobile App <> STAGE Cluster (bidirektional)
|
NAME |
ZWECK |
PORT/s |
TCP oder UDP |
|
HTTP |
HTTP |
80 |
TCP |
|
HTTPS |
HTTPS |
443 |
TCP |
|
Cockpit |
Cockpit UI Zugang |
9090 |
TCP |
|
Metric/Log |
Metrics und Logging Zugang |
konfigurierbar |
TCP |
Endbenutzer-Browser/Mobile App <> WebRTC-Gateway (bidirektional)
|
NAME |
ZWECK |
PORT/s |
TCP oder UDP |
|
WebRTC Ports |
WebRTC Traffic |
15000 … 65535 |
UDP |
|
STUN / TURN |
STUN |
3478 |
UDP |
|
TURN |
TURN |
konfigurierbar |
TCP |
|
TURN Relay Ports |
TURN Relay Ports |
konfigurierbar |
UDP |
Zugang zum Externen Netzwerk
Endbenutzer-Browser/Mobile App <> STAGE Externe Nodes (bidirektional)
|
NAME |
ZWECK |
PORT/s |
TCP oder UDP |
|
HTTP |
HTTP |
80 |
TCP |
|
HTTPS |
HTTPS |
443 |
TCP |
Endbenutzer-Browser/Mobile App <> WebRTC-TURN-Relay (bidirektional)
|
NAME |
ZWECK |
PORT/s |
TCP oder UDP |
|
STUN |
STUN |
3478 |
UDP |
|
TURN |
TURN |
konfigurierbar |
TCP |
|
TURN Relay Ports |
TURN Relay Ports |
konfigurierbar |
UDP |
System-Services
STAGE Cluster <> STAGE Cluster (Interne und Externe Nodes, bidirektional)
|
NAME |
ZWECK |
PORT/s |
TCP oder UDP |
|
NTP |
NTP |
123 |
UDP |
|
DNS |
DNS |
53 |
TCP und UDP |
|
SSH |
Secured Shell (SSH) |
22 |
TCP |
|
HTTP |
HTTP |
80 |
TCP |
|
HTTPS |
HTTPS |
443 |
TCP |
|
Nomad HTTP API |
Nomad HTTP API - Diese wird von Clients und Servern verwendet, um die HTTP-API zu bedienen. |
4646 |
TCP |
|
Nomad RPC |
Nomad - Interne RPC-Kommunikation zwischen Client-Agenten und Servern sowie für den Verkehr zwischen Servern. |
4647 |
TCP |
|
Nomad Serf WAN |
Nomad - Wird von Servern verwendet, um sowohl über das LAN als auch über das WAN mit anderen Servern zu kommunizieren. |
4648 |
TCP und UDP |
|
Consul API |
Consul API |
8500 |
TCP |
|
Riedel Software Manager |
Riedel Software Manager API |
9900 …
|
TCP und UDP |
|
Consul DNS |
Inter-Node Consul DNS |
8600 |
TCP und UDP |
|
Consul HTTP |
Inter-Node Consul HTTP |
8500 |
TCP |
|
Consul HTTP(S) |
Inter-Node Consul HTTP(S) |
8501 |
TCP |
|
Consul gRPC |
Inter-Node Consul gRPC |
8502 |
TCP |
|
Consul gRPC TLS |
Inter-Node Consul gRPC with TLS |
8503 |
TCP |
|
Consul Server RPC |
Inter-Node Consul interne Kommunikation mit Servern |
8300 |
TCP |
|
Consul LAN Serf |
Der Serf-Port für das Lokal Area Network |
8301 |
TCP und UDP |
|
Consul WAN Serf |
Der Serf-Port für das Wide Area Network |
8302 |
TCP und UDP |
|
Vert.X |
Event Bus |
20000 …
|
TCP |
|
Hazelcast |
Cluster-Management |
20000 …
|
TCP |
STAGE Cluster <> Artist-1024 Control NIC (Control, bidirektional)
|
NAME |
ZWECK |
PORT/s |
TCP oder UDP |
|
Artist Configuration |
Artist-Configuration |
6060 |
TCP |
|
Registration |
HTTP/HTTPS |
80/443 (konfigurierbar) |
TCP |
STAGE Cluster <> Artist-1024 Media SIC (Media 1/2, bidirektional)
|
NAME |
ZWECK |
PORT/s |
TCP oder UDP |
|
LUI |
Steuerdaten für Schlüsselinformationen und Status. |
6060 |
TCP |
STAGE Cluster <> WebRTC-Gateway (bidirektional)
|
NAME |
ZWECK |
PORT/s |
TCP oder UDP |
|
gRPC Control Port |
gRPC Control Port |
50051 |
TCP |
|
Registration |
HTTP/HTTPS |
80/443 (konfigurierbar) |
TCP |
WebRTC-Gateway <> Artist-1024 Media SIC (Media 1/2, bidirektional)
|
NAME |
ZWECK |
PORT/s |
TCP oder UDP |
|
AES67/2110 |
Media-Flows zwischen AES67 SIC und WebRTC-Gateway (Unicast) |
5004 … 5280 |
UDP |
WebRTC-Gateway <> WebRTC-TURN-Relay (bi-direktional)
|
NAME |
ZWECK |
PORT/s |
TCP oder UDP |
|
TURN |
TURN |
konfigurierbar |
TCP |
|
TURN Relay Ports |
TURN Relay Ports |
konfigurierbar |
UDP |
STAGE Cluster <> Active Directory (Interne und Externe Nodes)
|
NAME |
ZWECK |
PORT/s |
TCP oder UDP |
|
Active Directory |
User Data Sync |
389 / 636 (Standard-LDAP/LDAPS-Anschluss, konfigurierbar) |
TCP |
