Die Netzwerkkonnektivität ist erforderlich, damit STAGE mit den von STAGE gesteuerten Geräten kommunizieren kann, um die Benutzerschnittstelle für die Benutzer und Techniker bereitzustellen und um anderen Systemen, die mit STAGE kommunizieren, Northbound-APIs zur Verfügung zu stellen.
Siehe auch Kapitel Netzwerk-Architektur .
Netzwerk-Datentypen
In einem Intercom-/Broadcast-Netzwerk gibt es im Allgemeinen zwei Kategorien von Daten, die in IP-Netzwerken übertragen werden:
-
Managementdaten, die aus Signalisierungs-, Kontroll- und Statusinformationen bestehen, die mit angeschlossenen Endgeräten kommuniziert werden. Diese Daten werden von einem Kontrollnetz verwendet, um diese Geräte zu betreiben, in diesem Fall durch STAGE.
-
Mediendaten, die aus SMPTE ST 2110-Audio-, -Video- und -Hilfsdatenströmen mit hohen Bandbreiten bestehen.
Schnittstellen-Typen
Management-Schnittstelle
Netzwerkschnittstellen, die für Verwaltungszwecke verwendet werden, sind in der Regel mit einem Kontrollnetz verbunden, das die Verwaltungsschnittstellen anderer Endgeräte im System verbindet. Im einfachsten Fall wird der Server, auf dem das STAGE-System gehostet wird, mit einer einzigen Netzwerkschnittstelle an ein Verwaltungsnetz angeschlossen.
Vergewissern Sie sich, dass für die Netzwerkschnittstelle, die für das Verwaltungsnetzwerk verwendet wird, ein Gateway eingestellt ist.
Verwendung mehrerer Verwaltungsschnittstellen
In einigen Szenarien kann es für die Netzwerksegmentierung erforderlich sein, von derselben STAGE-Instanz aus eine Netzwerkverbindung mit mehreren Netzwerken herzustellen. Dazu müssen mehrere Netzwerkschnittstellen auf der Ebene des Linux-Hosts konfiguriert werden.
Wenn Sie mehrere Netzwerkschnittstellen verwenden, vergewissern Sie sich, dass für mindestens eine dieser Schnittstellen ein Gateway eingestellt ist und dass sie immer verfügbar ist.
Medienschnittstelle(n)
STAGE selbst führt keine Medienverarbeitung durch, so dass Verbindungen zu Mediennetzen (z. B. „RED“- und „BLUE“-Netze) für STAGE Nodes im Allgemeinen nicht erforderlich sind, außer in Anwendungsfällen, in denen In-Band-Management-Verkehr erforderlich ist (siehe folgendes Kapitel).

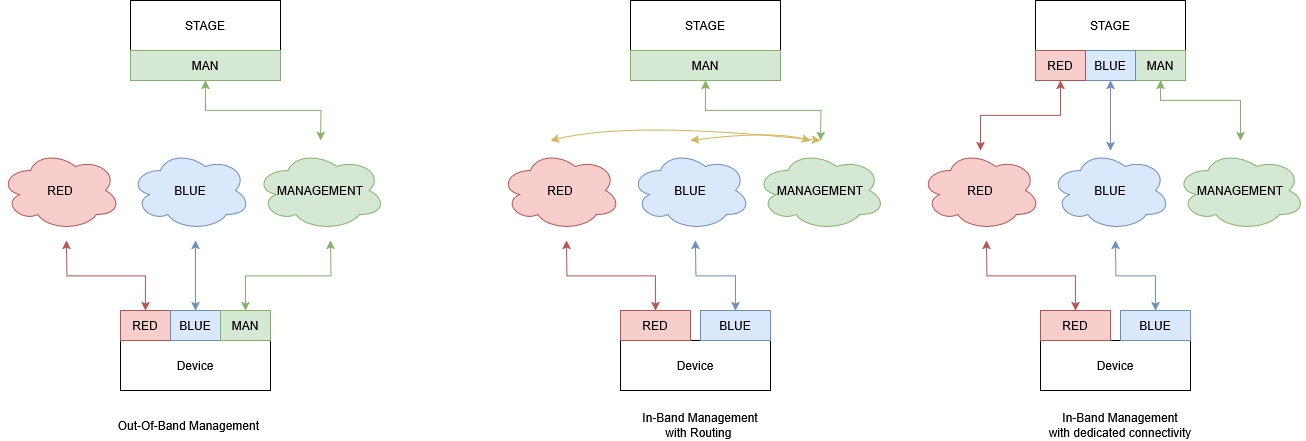

In-Band- vs. Out-of-Band-Verwaltung
Die meisten Geräte haben zwei oder mehr Netzwerkschnittstellen, die mit separaten Netzwerksegmenten (Switches) verbunden sind. Eine Netzwerkschnittstelle wird für Verwaltungszwecke (Out-of-Band-Verwaltung) verwendet, indem sie mit dem Verwaltungsnetzwerksegment verbunden wird. Die übrigen Netzwerkschnittstellen werden für das Medien-Streaming verwendet. Die Netzwerkschnittstellen der STAGE Nodes sind mit dem Verwaltungsnetzwerksegment verbunden, um die Konnektivität zur Verwaltungsschnittstelle aller Geräteendpunkte zu gewährleisten.
Einige Geräte verfügen möglicherweise nicht über eine separate Netzwerkschnittstelle für Verwaltungszwecke. In diesem Fall wird die Verwaltungsfunktionalität mit der/den Medienschnittstelle(n) kombiniert (In-Band-Management). In diesem Szenario müssen die STAGE-Verwaltungsschnittstellen mit den Medienschnittstellen des Geräts verbunden sein (z. B. durch eine entsprechende Routing-Einrichtung im Netzwerk selbst), oder der STAGE-Host muss mit einer dedizierten Netzwerkschnittstelle mit diesen Netzwerksegmenten verbunden sein.
