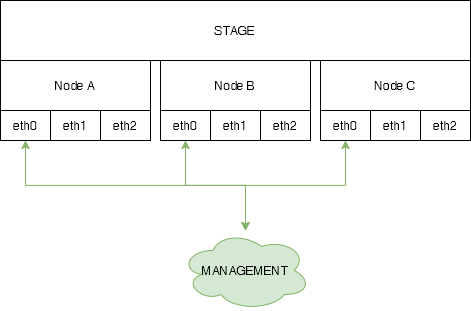

Unter Hochverfügbarkeit versteht man die gleichzeitige Nutzung einer Gruppe von mindestens drei Servern, die mit minimalen Ausfallzeiten zuverlässig arbeiten. In Hochverfügbarkeitsszenarien können die einzelnen STAGE-Dienste (mehrere Softwaremodule mit individuellen Zuständigkeiten, die auf einem der Cluster Nodes laufen) auf verschiedenen Nodes des Hochverfügbarkeitsclusters verteilt aktiv sein. Da sich die Zuordnung der Dienste zu den einzelnen Cluster Nodes ändern kann, müssen alle Cluster Nodes die gleiche Netzwerkkonnektivität aufweisen. Jede Netzwerkschnittstelle muss für alle Nodes des Clusters gleich sein.
Failed to load the diagram preview image.
Authentication Required
Page ID: 895125576
FQDN
Der Fully Qualified Domain Name ist ein eindeutiger Bezeichner für eine Ressource im Netz. Eine Ressource kann ein Gerät, aber auch ein Dienst sein. Letztendlich bildet ein FQDN immer einen Namen auf eine IP-Adresse ab.
Ein FQDN besteht aus Bezeichnungen, die durch Punkte getrennt sind. Die Gesamtzahl der Bezeichnungen ist unbegrenzt, aber die Gesamtlänge ist auf 255 Byte begrenzt. Beispiel: stage-node1.myfacility.local
Die Auflösung eines FQDN in eine IP-Adresse erfolgt über DNS.
Floating-IP
STAGE bietet eine Floating-IP-Adresse. Diese IP-Adresse befindet sich auf einem der Nodes des Clusters und geht automatisch auf einen anderen Node über, wenn dieser Node ausfällt. Auf diese Weise fungiert eine einzige IP-Adresse als einziger Einstiegspunkt für Webbrowser und andere externe Systeme, so dass diese auf alle STAGE-APIs zugreifen können.
Die Floating-IP wird auf die Netzwerkschnittstelle angewendet, deren Standardgateway eingestellt ist.
Failed to load the diagram preview image.
Authentication Required
Page ID: 895125576

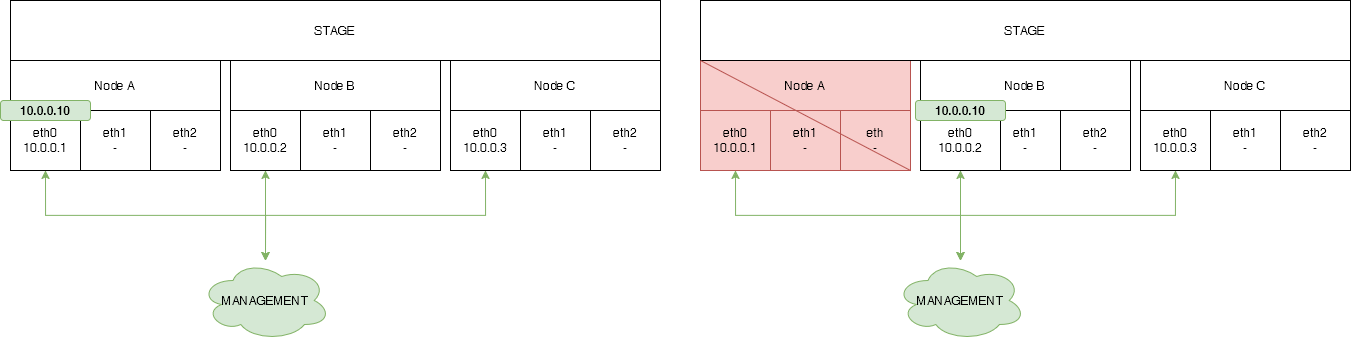

Durch den Ausfall von Node A wird die virtuelle IP-Adresse auf Node B aktiviert
Die Floating-IP wird durch das Virtual Router Redundancy Protocol (VRRP) bereitgestellt, das auf der Netzseite die folgenden Anforderungen stellt:
-
Lokales Multicast muss aktiviert sein.
-
STAGE benötigt eine eindeutige VRRP-Router-ID.
