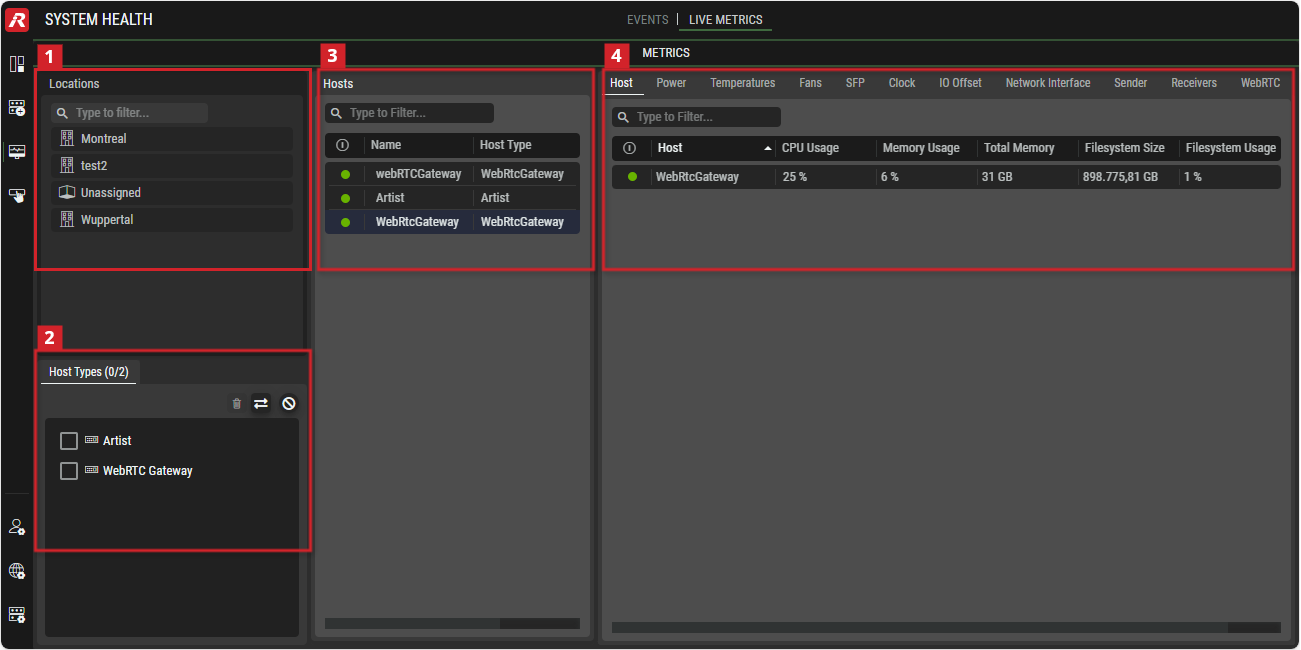

Live Metrics

Setzen Sie einen Filter, um nur Inhalte anzuzeigen, deren Suchtext im Namen gefunden wird.

Wählen Sie einen oder mehrere Standorte aus, an denen sich die Hosts befinden, deren Metriken angezeigt werden sollen.

Setzen Sie einen Filter, um nur Inhalte anzuzeigen, deren Suchtext im Namen gefunden wird.

Klicken, um die aktuelle Filterauswahl zu löschen.

Klicken, um die aktuelle Filterauswahl umzukehren.

Klicken , um die aktuelle Filterauswahl zu deaktivieren, ohne sie zu ändern.
Klicken Sie erneut, um sie wieder zu aktivieren.

Markieren Sie den gewünschten Hosttyp, der angezeigt werden soll.

Setzen Sie einen Filter, um nur Inhalte anzuzeigen, deren Suchtext im Namen gefunden wird.

Zeigt den aktuellen Status des Hosts an. Siehe Kapitel Die Benutzeroberfläche kennenlernen #Statusanzeigen und allgemeine Schaltflächen.

Name des Hosts.

Typ des Hosts.

Zeigt den aktuellen Status des Hosts an.
Diese Spalte wird auf jeder Registerkarte angezeigt.

Siehe Kapitel Die Benutzeroberfläche kennenlernen #Statusanzeigen und allgemeine Schaltflächen.

Host

Zeigt den Namen des Hosts an.
Diese Spalte wird auf jeder Registerkarte angezeigt.

Memory Usage

Zeigt die aktuelle Speichernutzung in Gigabyte an.

Total Memory

Zeigt den aktuellen Gesamtspeicher in Gigabyte an.

Filesystem Size

Zeigt die aktuelle Gesamtgröße der Festplatte in Gigabyte an.

Filesystem Usage

Zeigt die aktuelle Festplattennutzung in Gigabyte an.

CPU Core

Zeigt die Kennung des CPU-Kerns an.

CPU Usage

Zeigt die aktuelle Auslastung der CPU in Prozent an.

PSU

Zeigt den Namen des Netzteils an.

State

Zeigt den aktuellen Status des Netzteils an.

Voltage

Zeigt die aktuelle Spannung des Netzteils an.

Sensor

Zeigt den Namen des Temperatursensors an.

Temperatures

Zeigt die Temperatur des Geräts in °C an.

Fan

Zeigt den Namen des Fans an.

Rotation

Zeigt die aktuelle Drehzahl des Lüfters in RPM an.

Port

Zeigt die vom angeschlossenen Switch oder Gerät gemeldete Referenz des Ports an, an dem das SFP eingesteckt ist.

SFP Type

Zeigt den Typ des SFP-Moduls an, das eingesteckt wurde.

SFP Presence

Zeigt an, ob das SFP vorhanden ist oder nicht.

RX / TX Power

Zeigt die optische Eingangs- (RX) / Ausgangsleistung (TX) in dBm an.

Signal Presence

Zeigt an, ob das SFP ein Signal empfängt oder nicht.

Temperature

Zeigt die Temperatur des SFP in °C an.

Clock

Zeigt die Kennung des PTP TimeTransmitters an.

Type

Der Gerätetakt schätzt den Zeitversatz zur PTP-Primäruhr, um zu versuchen, ihre eigene Zeit an die der Primäruhr anzugleichen.

Unknown: Der aktuelle PTP-Status ist offline oder nicht verfügbar.
PtpOrdinary: Dieses Gerät ist ein PTP TimeReceiver und kein PTP TimeTransmitter.
PtpBoundary: Dieses Gerät ist ein PTP TimeReceiver und gleichzeitig ein PTP TimeTransmitter für andere Geräte.
PtpTransparent: Dieses Gerät leitet lediglich PTP-Nachrichten an andere Geräte weiter, es ist also kein PTP- TimeTransmitter. HINWEIS: Dieser Modus funktioniert nicht zwischen verschiedenen VLANs.
PtpManagementNode: Dieses Gerät kann PTP-Parameter ohne ein Out-of-Band-Überwachungssystem verwalten und überwachen.

In den meisten Fällen wird jeder in STAGE registrierte Host ein PTP Ordinary Clock sein.

Grandmaster

Zeigt die PTP-Grandmaster-ID des empfangenen PTP-Taktes (Boundary Clock) an.

Lock State

Zeigt den aktuellen PTP-Synchronisationsstatus des Geräts an.
Unknown: Der Lock-Zustand konnte nicht ermittelt werden.
UnLocked: PTP ist nicht synchronisiert.
HoldOver: PTP ist nicht synchronisiert, das Gerät hat den Synchronisationsstatus verlassen und die Holdover-Zeit ist noch nicht abgelaufen.
Locking: PTP-Quelle gefunden und der Takt ist angeglichen.
LockedCoarse: Mindestens eine PTP-Quelle ist grob synchronisiert.
LockedFine: Mindestens eine PTP-Quelle ist fein synchronisiert.
PtpNone: Keine PTP- Takt verfügbar.
PtpInitializing: Die Uhr wird initialisiert, um sich mit PTP zu synchronisieren.
PtpFaulty: Der Takt konnte nicht auf PTP eingestellt werden.
PtpDisabled: PTP-Takt deaktiviert.
PtpListening: Der PTP-Synchronisationsstatus wartet darauf, dass der announceReceiptTimeout abläuft oder eine Announce-Nachricht vom PTP TimeTransmitter empfangen wird.
PtpPreTimeTransmitter: Der PTP-Synchronisationsstatus des PTP TimeTransmitters hat keine Nachrichten gesendet, außer Signalisierungs- oder Managementnachrichten.
PtpTimeTransmitter: Der PTP-Takt wird für die Zeitverteilung verwendet.
PtpPassive: Im Zustand der PTP-Synchronisation sendet der PTP TimeTransmitter keine Nachrichten.
PtpUncalibrated: Der Status der PTP-Synchronisierung ist, dass ein oder mehrere TimeTransmitter in der Domäne erkannt wurden. Der entsprechende TimeTransmitter wurde ausgewählt, und das Gerät bereitet sich auf die Synchronisierung mit dem ausgewählten TimeTransmitter vor. Dies ist ein vorübergehender Zustand, um die Servosynchronisierung, Datensatzaktualisierungen und andere implementierungsspezifische Aktivitäten einzuleiten.
PtpTimeReceiver: PTP-Takt wird empfangen und als Systemtakt verwendet.
PtpGrandTimeTransmitter: Der PTP-Takt ist GrandMaster.

Mean Delay

Zeigt die mittlere Zeit in Nanosekunden an, die PTP-Pakete für den Weg zwischen dem PTP TimeTransmitter und dem Gerät benötigen.

Offset

Zeigt den aktuellen Zeitversatz in Nanosekunden an. Im Idealfall sollte dieser Wert nahe Null sein.

I/O Name

Zeigt den Namen der Schnittstelle an.

Offset

Zeigt den aktuellen Zeitversatz dieser Schnittstelle im Vergleich zum Takt an.

Port

Zeigt den Namen der Netzwerkschnittstellenkarte an.

Speed

Zeigt die aktuelle Verbindungsgeschwindigkeit des Netzwerkanschlusses an.

Link State

Zeigt an, ob die Verbindung hergestellt wurde.

RX Speed /
TX Speed

Zeigt die aktuell verwendete Geschwindigkeit in der jeweiligen Richtung an.

RX Packets/s /
TX Packets/s

Zeigt die aktuell empfangenen (RX) / gesendeten (TX) Pakete pro Sekunde an.

RX Octets /
TX Octets

Zeigt die Anzahl der empfangenen (RX) / gesendeten (TX) Bytes an.

RX Error Packets /
TX Error Packets

Zeigt die Anzahl der fehlerhaften Pakete auf der Empfangs- (RX) / Sendeseite (TX) an.

RX Dropped Packets /
TX Dropped Packets

Zeigt die Anzahl der verworfenen Pakete auf der
Empfangs- (RX) / Sende- (TX) Seite an.

Total RX Errors /
Total TX Errors

Zeigt die Gesamtzahl der fehlgeschlagenen Pakete auf der Empfangs- (RX) / Sendeseite (TX) an.

Sender

Zeigt die ID des Absenders an.

Leg

Zeigt den Abschnitt des übertragenen Streams an.

PTP Offset

Zeigt den aktuellen Zeitversatz in Nanosekunden des Senders im Vergleich zum PTP-Takt an.

TX Packets/s

Zeigt die aktuell übertragenen Pakete pro Sekunde an.

Bitrate

Zeigt die Bitrate in Megabit pro Sekunde auf der Sendeseite an.

Receiver

Zeigt die ID des Empfängers an.

Leg

Zeigt den Abschnitt des empfangenen Streams an.

Connected Sender

Zeigt die ID des verbundenen Absenders an.

PTP Offset

Zeigt den aktuellen Zeitversatz in Nanosekunden des Empfängers gegenüber der Uhr an.

RX Packets/s

Zeigt die aktuell empfangenen Pakete pro Sekunde an.

Bitrate

Zeigt die Bitrate in Megabit pro Sekunde auf der Empfangsseite an.

Corrupt Packets

Zeigt die Anzahl der fehlerhaften Pakete auf der Empfangsseite an.

Reordered Packets

Zeigt die Anzahl der neu geordneten Pakete auf der Empfangsseite an.

Lost Packets

Zeigt die Anzahl der verlorenen Pakete auf der Empfangsseite an.

WebRTC Connection

Zeigt die Kennung der WebRTC-Verbindung an.

Connection State

Zeigt den Verbindungsstatus zum WebRTC-Server an: New, Connecting, Connected, Disconnected, Failed, Closed.

Inbound Packets RX /
Outbound Packets TX

Gesamtzahl der empfangenen (RX) / gesendeten (TX) RTP-Pakete für dieses SSRC. Dies schließt Neuübertragungen ein.

Inbound Last packet Received Timestamp

Stellt den Zeitstempel dar, zu dem das letzte Paket auf diesem bestimmten Kandidatenpaar empfangen wurde, ausgenommen STUN-Pakete.

Inbound Bytes RX /

Outbound Bytes TX

Gesamtzahl der empfangenen (RX) / gesendeten (TX) Bytes für dieses SSRC.

Remote Inbound Packets RX /

Remote Outbound Packets TX

Anzahl der Bytes, die empfangen (RX) / gesendet (TX) wurden.

Remote Inbound Packets Lost

Anzahl der verlorenen Pakete auf der Empfangsseite.

Remote Outbound Bytes TX

Anzahl der Bytes, die übertragen wurden (TX).

Remote Inbound RTT

Geschätzte Umlaufzeit für dieses SSRC, basierend auf den RTCP-Zeitstempeln im RTCP-Empfängerbericht (RR) und gemessen in Sekunden.

Remote Outbound RTT

Geschätzte Durchlaufzeit für dieses SSRC, basierend auf dem letzten RTCP-Senderbericht (SR), der einen DLRR-Berichtsblock enthält.

Remote Inbound Total RTT /

Remote Outbound Total RTT

Stellt die kumulative Summe aller Rundreisezeitmessungen in Sekunden seit Beginn der Sitzung dar.

Remote Inbound RTT Measurement

Stellt die Gesamtzahl der für dieses SSRC empfangenen RTCP-RR-Blöcke dar, die eine gültige Round-Trip-Zeit enthalten.

Remote Outbound RTT Measurement

Stellt die Gesamtzahl der für dieses SSRC empfangenen RTCP-Sender-Report-Blöcke (SR) dar, die einen DLRR-Report-Block enthalten, aus dem sich eine gültige Round-Trip-Zeit ableiten lässt.

Remote Inbound Fraction Lost

Der für dieses SSRC gemeldete Paketverlustanteil.
