Analog/Digital-Verbindung
-

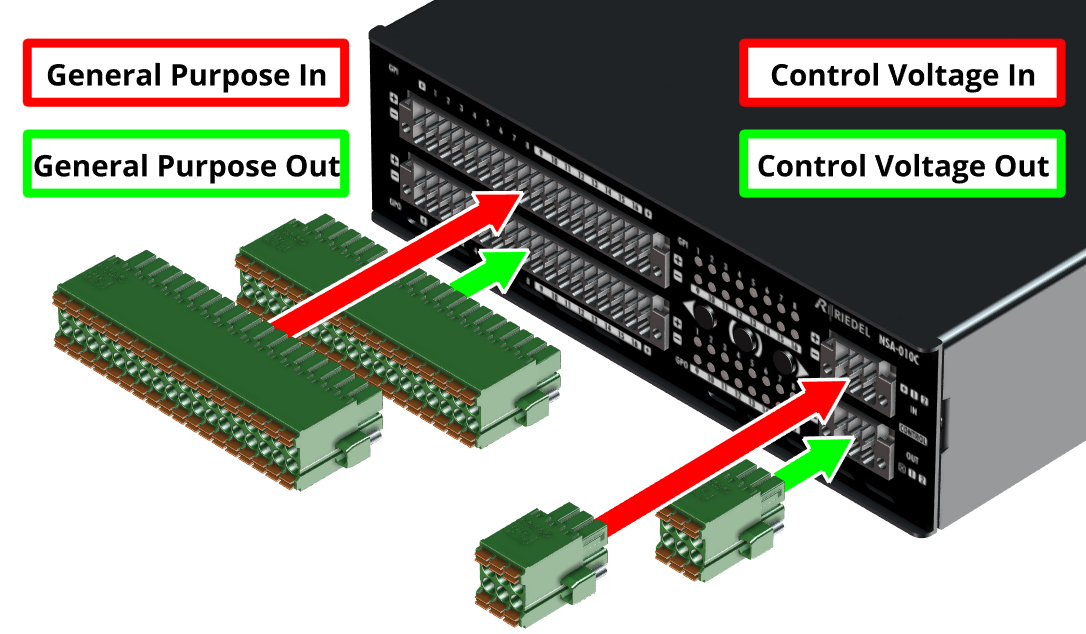

Zur Nutzung der universellen Ein-/Ausgänge schließen Sie Ihre Anwendung mit dem Phoenix-Steckverbinder "DFMC 1.5/ 18-STF-3.5" an (im Lieferumfang des Gerätes enthalten).
-
Zur Nutzung der Steuerspannungs-Ein-/Ausgänge schließen Sie Ihre Anwendung mit dem Phoenix-Steckverbinder "DFMC 1.5/ 3-STF-3.5" an (in der Geräteverpackung enthalten).
AES67-Netzwerk-Verbindung
-

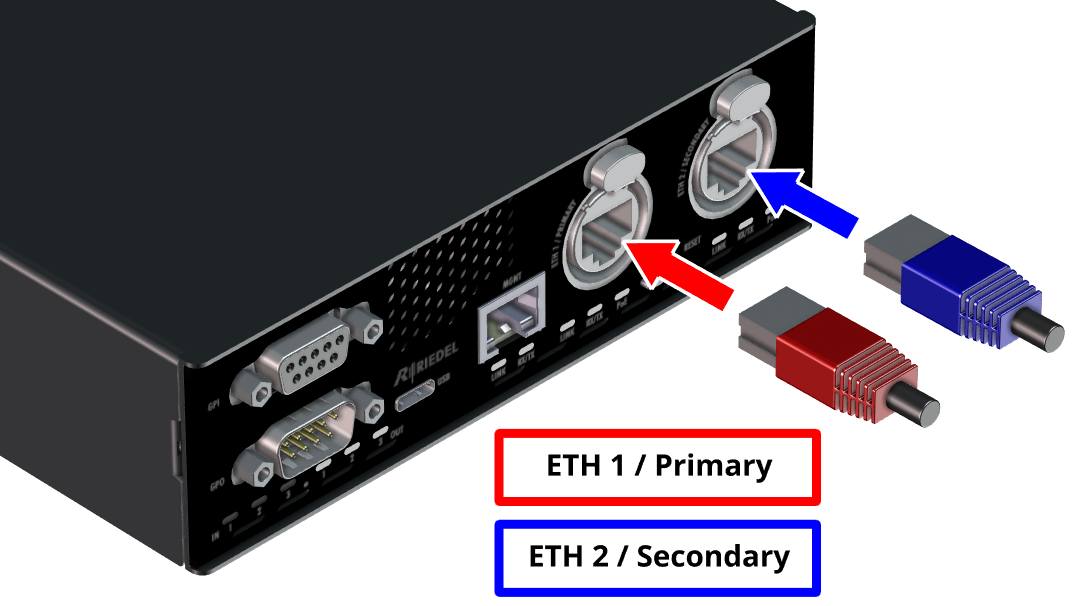

Verbinden Sie den primären Mediennetzwerk-Port (ETH 1 / Primary) mit Ihrem AES67-Netzwerk.
-
Für einen redundanten Betrieb verbinden Sie auch den sekundären Mediennetzwerk-Port (ETH 2 / Secondary) mit Ihrem AES67-Netzwerk.
Management-Netzwerk-Verbindung
-

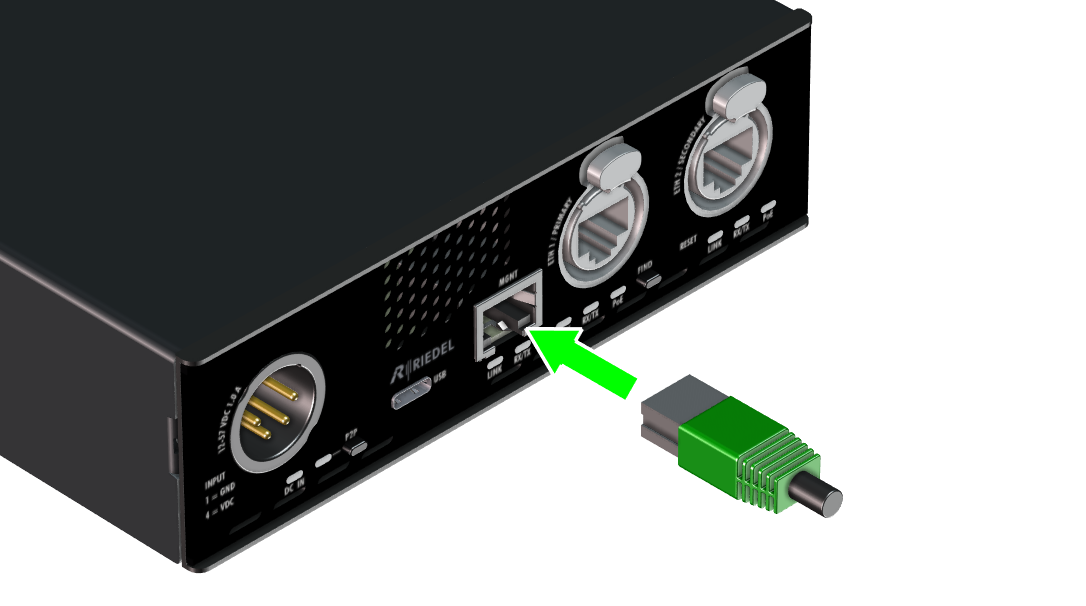

Das Management-Netzwerk kann isoliert vom AES67-Netzwerk betrieben werden, indem es mit dem MGNT-Port verbunden wird und der MGNT-Port für die WebUI in den Device Settings aktiviert wird.
Spannungsversorgung
Der NSA-010C wird per PoE (IEEE 802.3bt) über die primären und sekundären Mediennetzwerk-Ports und über den Weitbereichs-Gleichstromeingang DC-IN mit Strom versorgt.
-

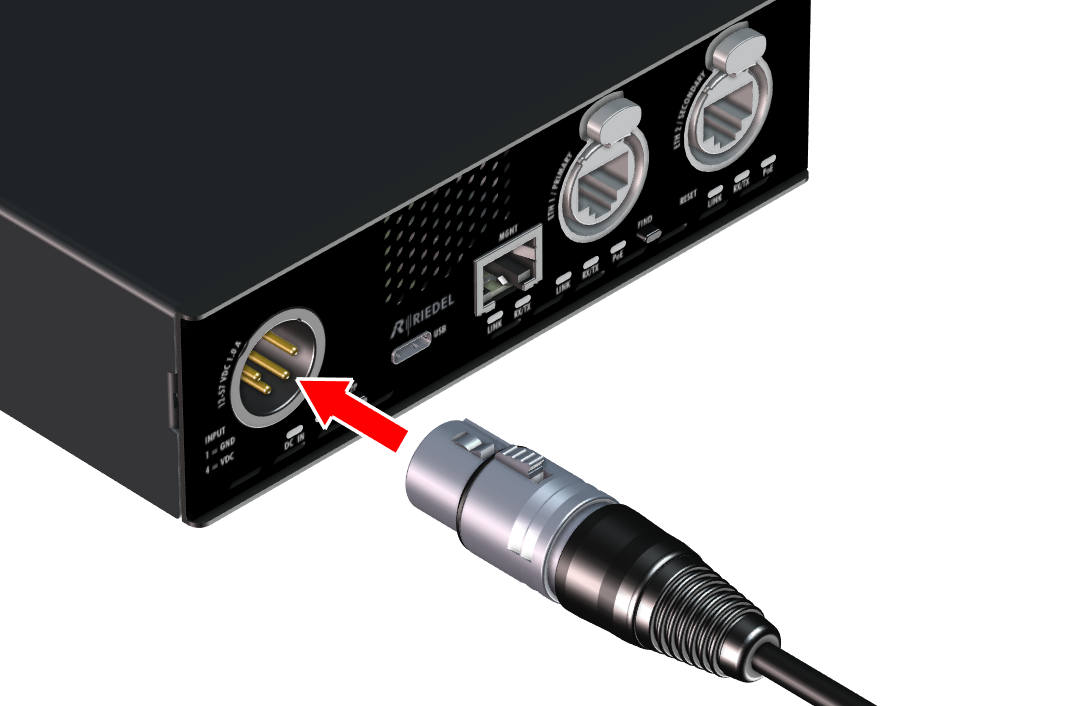

Schließen Sie eine 12 ... 57 VDC-Netzteil an den DC IN-Anschluss an.
Die Stromversorgung des Geräts ist redundant ausgelegt und schaltet unterbrechungsfrei um, sobald eine der Stromquellen nicht mehr verfügbar ist. Es gibt keine Priorisierung zwischen den PoE-Quellen, aber der DC-Eingang hat Vorrang. Das NSA-010C unterstützt MPS (Maintain Power Signature), um zu verhindern, dass der redundante PoE-Port (im Idle-Modus) vom PoE-Switch abgeschaltet wird.
Der PoE-Status kann über das Webinterface überprüft werden.
-
Zur Redundanz werden beide Netzwerkanschlüsse an zwei separate PoE-Switche angeschlossen.
-
Um das Gerät vollständig abzuschalten, entfernen Sie beide Ethernet-Kabel und den DC-Eingang.
Ein externes Netzgerät mit einer Ausgangsspannung von 12 ... 57 VDC kann für die Stromversorgung des NSA-010C verwendet werden.
Es ist zwingend erforderlich, ein Netzteil zu verwenden, das eine begrenzte Ausgangsleistung von bis zu 50 W liefert und für eine Umgebungstemperatur von mindestens 50 °C spezifiziert ist.
Das Netzgerät muss nach EN62386-1 oder IEC62368-1 zertifiziert sein.
