Tasten (NSA-010C)

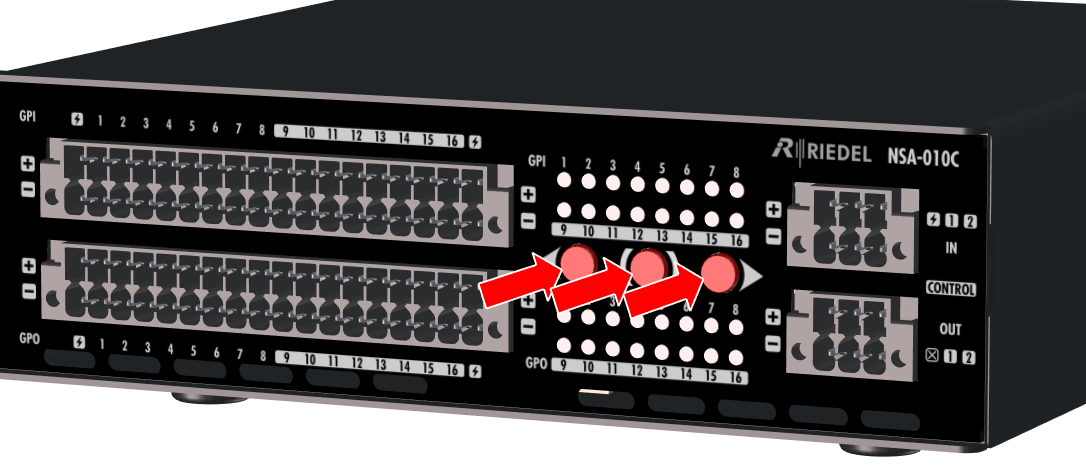

Die Tasten auf der Vorderseite dienen zum Testen der GPI- und GPO-Anschlüsse.

• Wählen Sie mit den Links/Rechts-Tasten einen GPI- oder GPO-Anschluss aus.

• Drücken Sie die mittlere Taste, um den ausgewählten Anschluss zu aktivieren (umzuschalten): Ist der Urspungszustand des Ports , wird er auf gesetzt und umgekehrt.

• Der Testzustand bleibt so lange aktiv, wie die mittlere Taste gedrückt wird.

• Nach 10 Sekunden Inaktivität (kein Tastendruck) wird der Testmodus ausgeschaltet und das Gerät kehrt in den Normalmodus zurück.

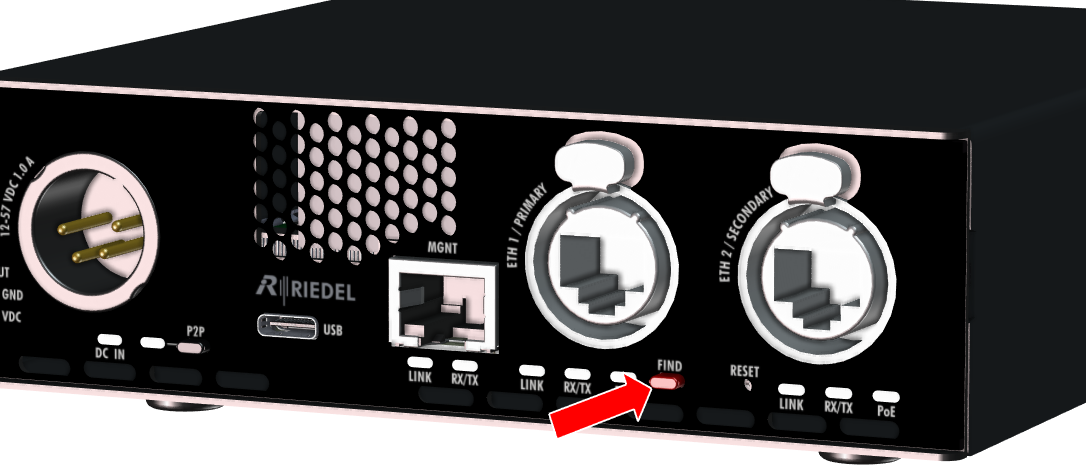

Die linke Taste zwischen dem primären und dem sekundären Ethernet-Anschluss wird zur Lokalisierung des Geräts verwendet.

• Wird die Taste gedrückt, beginnen alle GPIO-Status-LEDs an der Vorderseite des Geräts weiß zu blinken.

• In der Weboberfläche des Gerätes leuchtet / blinkt das Lokalisierungssymbol gelb.

• Die Lokalisierung ist so lange aktiv, bis die Taste ein zweites Mal gedrückt oder das Lokalisierungssymbol in der Weboberfläche angeklickt wird.

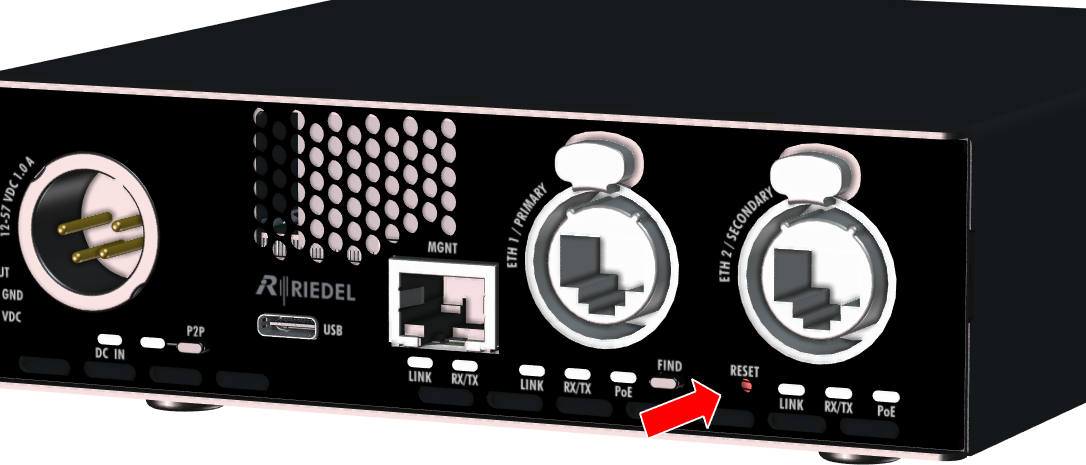

Der rechte Taster (Stiftloch) zwischen den Ethernet-Anschlüssen dient zum Wiederherstellen der Werkseinstellungen (z.B. mit einer Büroklammer).

Durch 2 Sekunden langes Drücken des Reset-Tasters wird das Gerät auf die Werkseinstellungen zurückgesetzt. Das Gerät quittiert den Reset durch Blinken der "Link"-LEDs (3× Ein/Aus-Zyklen).
