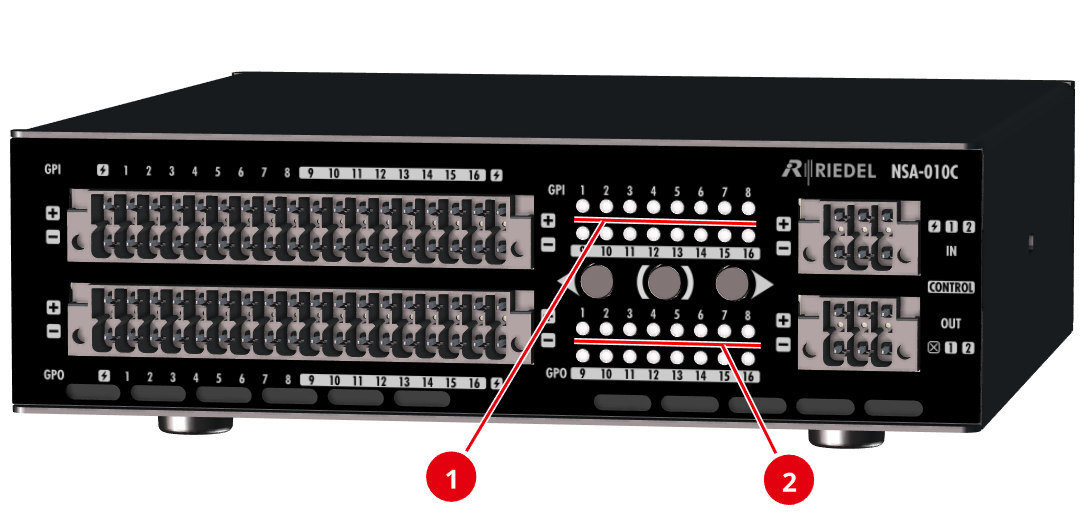

Frontansicht
|
|
GPI |
aus |
Der Pin-Status des GPI (Eingang) ist ausgeschaltet (↓ Low). |
|
grün |
Der Pin-Status des GPI (Eingang) ist eingeschaltet (↑ High). |
||
|
weiß blinkend |
Der GPI (Eingang) ist mit den Links/Rechts-Tasten zum Testen ausgewählt. |
||
|
weiß |
Der logische Status des GPI (Eingang) ist mit der mittleren Taste umgeschaltet (aktiviert). |
||
|
|
GPO |
aus |
Der Pin-Status des GPO (Ausgang) ist ausgeschaltet (↓ Low). |
|
gelb |
Der Pin-Status des GPO (Ausgang) ist eingeschaltet (↑ High). |
||
|
weiß blinkend |
Der GPO (Ausgang) ist mit den Links/Rechts-Tasten zum Testen ausgewählt. |
||
|
weiß |
Der Pin-Status des GPO (Ausgang) ist mit der mittleren Taste umgeschaltet (aktiviert). |
Alle LEDs auf der Vorderseite blinken, wenn die Lokalisierungsfunktion des Geräts aktiv ist. Dies kann sowohl über die Find-Taste am Gerät als auch über das Webinterface ausgelöst werden.

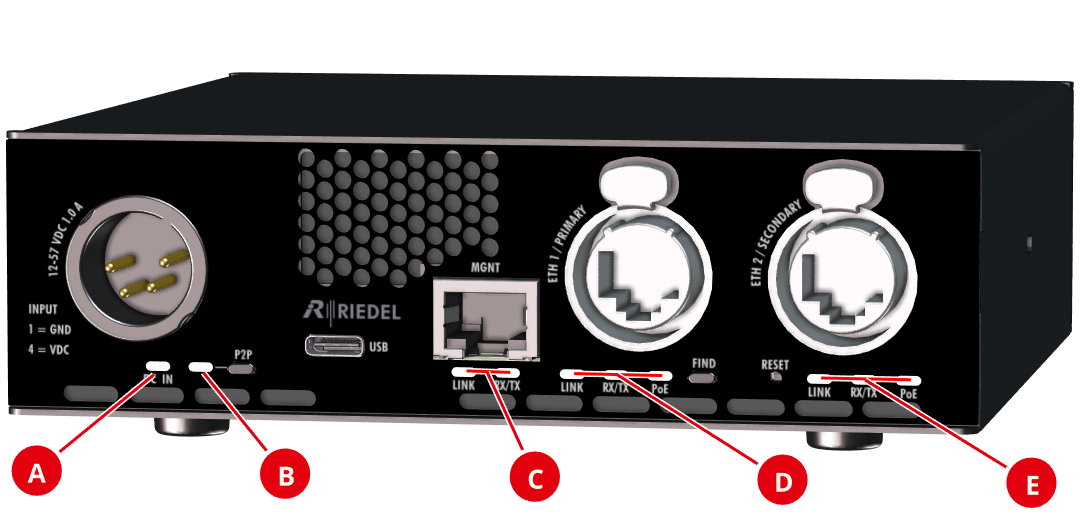

Rückansicht
|
|
DC In |
aus |
Keine DC-IN-Eingangsspannung vorhanden. |
|
grün |
Die Spannungsversorgung über DC-IN ist ok. |
||
|
|
P2P |
(für zukünftige Funktion) |
|
|
|
LINK |
aus |
Keine Verbindung zum entsprechenden Netzwerk. |
|
grün |
Das entsprechende Netzwerk ist verbunden. |
||
|
|
RX / TX |
aus |
Keine Ethernet-Aktivität. |
|
grün |
Ethernet-Aktivität. |
||
|
|
PoE |
aus |
Keine PoE-Eingangsspannung vorhanden. |
|
grün |
Die Spannungsversorgung über PoE ist ok. |
||
