In dieser Ansicht können die Konfigurationsparameter jedes registrierten Hosts eingestellt werden.
Um einen Host zu registrieren, siehe Kapitel Registration.

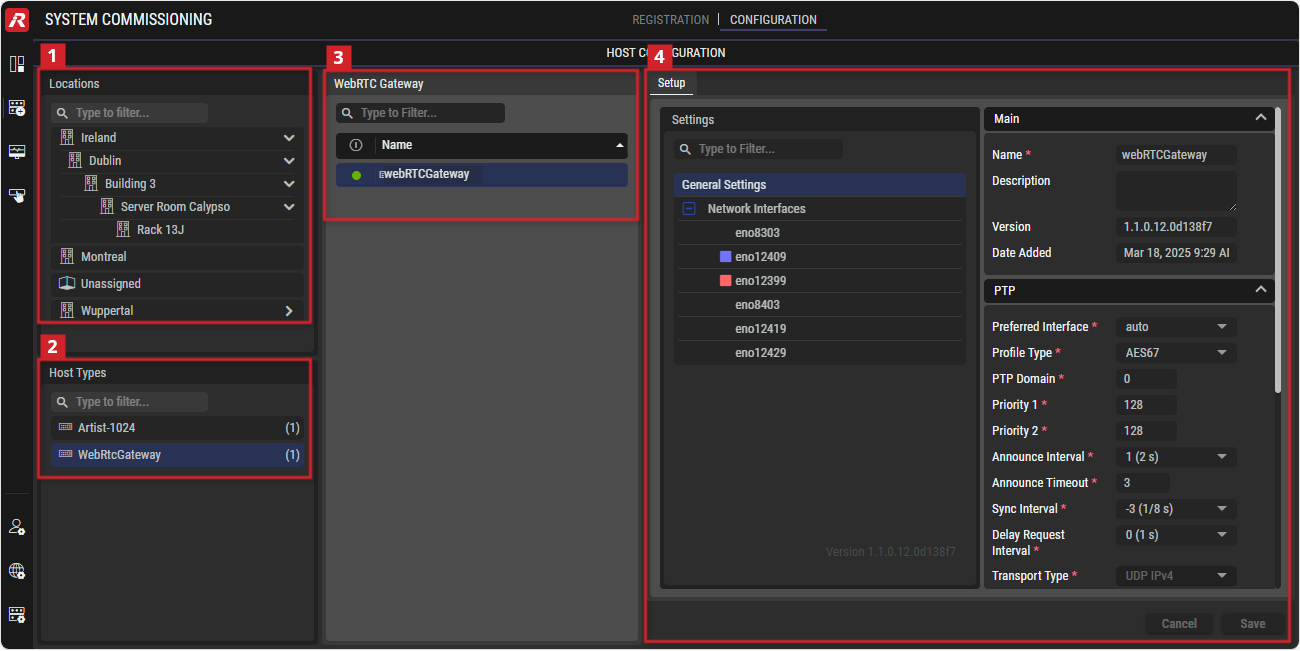

Übersicht
Failed to load the diagram preview image.
Authentication Required
Page ID: 895125631
System Commissioning - Configuration
Mit Filtern können Sie eine Liste schnell eingrenzen, um ein Gerät zu finden. Weitere Informationen finden Sie im Kapitel Die Benutzeroberfläche kennenlernen #Filterung.
Kurzanleitung für die Konfiguration von Hosts
Gehen Sie wie folgt vor.
-
Wählen Sie Bereich Locations einen Standort aus, an dem sich der Host befindet, um die Liste der Host Types auf den zu konfigurierenden Host zu begrenzen.
-
Wählen Sie im Bereich Host Types den Hosttyp aus, den Sie konfigurieren möchten.
-
Wählen Sie einen Host.
-
Legen Sie je nach ausgewähltem Hosttyp die Parameter des Hosts im rechten Feld fest.
|
Host-Typ |
Siehe |
|---|---|
|
Artist-1024 |
|
|
WebRTC Gateway |
Locations
In diesem Bereich werden alle im STAGE-System definierten Orte aufgelistet. Um Standorte hinzuzufügen oder zu bearbeiten, siehe Kapitel Registration #Locations.
|
|
Setzen Sie einen Filter, um nur Inhalte anzuzeigen, deren Suchtext im Namen gefunden wird. |
|---|---|
|
Locations |
Wenn ein oder mehrere Standorte ausgewählt sind, werden im Bereich Host Types nur Hosttypen angezeigt, die sich an den ausgewählten Standorten befinden. Andere Hosttypen werden ausgeblendet. Wenn kein Standort ausgewählt ist, werden alle im STAGE-System verfügbaren Hosttypen angezeigt. |
Host Types
In diesem Bereich werden alle im STAGE System verfügbaren Hosttypen aufgelistet. Die angezeigten Host-Typen können reduziert werden, wenn ein oder mehrere Standorte im Bereich Locations ausgewählt werden.
|
|
Setzen Sie einen Filter, um nur Inhalte anzuzeigen, deren Suchtext im Namen gefunden wird. |
|---|---|
|
Host Types |
Wählen Sie einen Hosttyp aus, um die verfügbaren Hosts im Bereich Hosts anzuzeigen. |
Host Selection
In diesem Bereich werden alle Hosts des ausgewählten Hosttyps aufgelistet, die im STAGE-System verfügbar sind.
|
|
Setzen Sie einen Filter, um nur Inhalte anzuzeigen, deren Suchtext im Namen gefunden wird. |
|---|---|
|
|
Zeigt an, ob der Host online ( |
|
Name |
Wählen Sie einen Host aus, um die verfügbaren Konfigurationsdetails im Bereich Setup anzuzeigen. |
Setup
Setup Artist-1024
Die folgenden Parameter sind verfügbar.
General Settings
|
Main |
Name |
Legen Sie einen benutzerfreundlichen Namen für diesen Host fest. Dieser Host wird in STAGE durch diesen Namen identifiziert. |
|---|---|---|
|
Description |
Legen Sie eine aussagekräftige Beschreibung für diesen Host fest. |
|
|
Date Added |
Datum und Uhrzeit, zu der der Host zu STAGE hinzugefügt wurde. |
Network Interface
|
Network Scope |
Legen Sie die Art des Datenverkehrs fest, der auf dieser Schnittstelle ausgetauscht werden soll. Siehe auch Kapitel Netzwerk-Architektur für weitere Informationen über die verschiedenen von STAGE verwendeten Netzwerktypen.
|
|---|
IPv4
|
MAC Address |
Zeigt die MAC-Adresse für die ausgewählte Netzwerkschnittstelle an. |
|---|---|
|
IP Address |
Zeigt die statische IP-Adresse, die Netzwerkmaske und das Gateway für die ausgewählte Netzwerkschnittstelle an. |
WebRTC Gateway
Die folgenden Parameter sind verfügbar.
General Settings
|
Main |
Name |
Legen Sie einen benutzerfreundlichen Namen für diesen Host fest. Dieser Host wird in STAGE durch diesen Namen identifiziert. |
|---|---|---|
|
Description |
Legen Sie eine aussagekräftige Beschreibung für diesen Host fest. |
|
|
Version |
Zeigt die Softwareversion des WebRTC-Gateways an. |
|
|
Date Added |
Datum und Uhrzeit, wann der Host zu STAGE hinzugefügt wurde. |
|
|
PTP |
Preferred Interface |
Legen Sie den Ethernet-Anschluss fest, den der Server vorrangig für die Kommunikation im Netzwerk verwenden soll. |
|
Profile Type |
Legen Sie das PTP-Profil fest, das als voreingestellte Konfiguration für die folgenden PTP-Einstellungen verwendet werden soll. Custom: Die PTP-Parameterwerte können frei eingestellt werden.
|
|
|
PTP Domain |
Legen Sie die Domäne fest, die für den PTP-Takt dieses WebRTC-Gateways verwendet werden soll.
|
|
|
Priority 1 |
Definition der Priority-1 der PTP-Quelle.
|
|
|
Priority 2 |
Definition der Priority-2 der PTP-Quelle.
|
|
|
Announce Interval |
Der Logarithmus zur Basis 2 in Sekunden für das Intervall der PTP-Ankündigungsmeldungen.
|
|
|
Announce Timeout |
Die Zeitüberschreitung für den Empfang der vorgenannten Nachrichten.
|
|
|
Sync Interval |
Der Logarithmus zur Basis 2 in Sekunden des Intervalls der PTP-Sync-Nachrichten.
|
|
|
Delay Request Interval |
Der Logarithmus zur Basis 2 in Sekunden des Intervalls der PTP-Delay-Request-Nachrichten.
|
|
|
Transport Type |
Legen Sie das für PTP-Pakete verwendete Transportprotokoll fest. |
|
|
Delay Mechanism |
Legen Sie den Verzögerungsmechanismus im Netzwerk fest: E2E (End to End), P2P (Peer to Peer) oder Auto. |
|
|
Slave Only |
Legt fest, ob dieses WebRTC-Gateway ein PTP-Zeitempfänger (aktiviert) oder ein PTP-Zeitsender (deaktiviert) sein soll. |
|
|
Processing |
Maximum Connectable Clients |
Legen Sie die maximale Anzahl von Clients fest, die dieses WebRTC-Gateway unterstützen soll. Standard: 100, Bereich: 1...1000 |
|
Opus Packet Time |
Echtzeitdauer für die Übertragung von Audiodatenpaketen.
|
|
|
Actions |
Reboot |
Klicken, um den WebRTC-Gateway-Server neu zu starten. |
Network Interfaces
|
Network Scope |
Network Scope |
Legen Sie das Netzwerk fest, mit dem diese Schnittstelle verbunden ist. Siehe auch Kapitel Network Scopes für weitere Informationen über die verschiedenen von STAGE verwendeten Netzwerkbereiche.
|
|---|---|---|
|
Interface Capabilities |
Wählen Sie die Arten des Netzwerkverkehrs aus, zu denen diese Netzwerkschnittstelle Zugang bietet. ICE Candidate: Gibt die Schnittstelle für die Verwendung von WebRTC an.
|
|
|
IPv4 / IPv6 |
IP Address / Network Mask |
Zeigt die aktuellen Einstellungen der Schnittstellen an. |
|
DNS Server Address |
||
|
Default Gateway |
